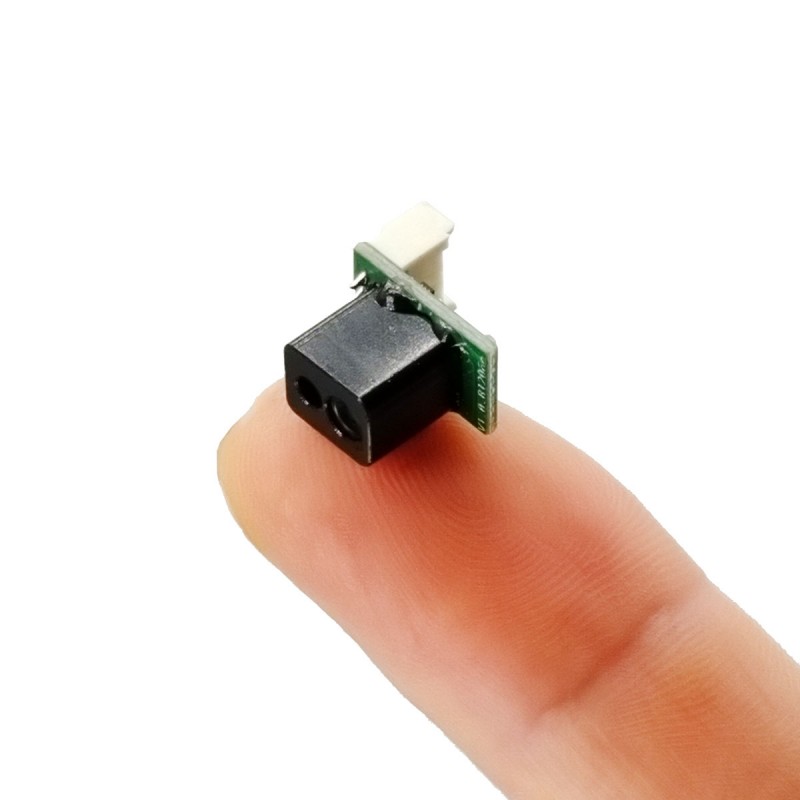

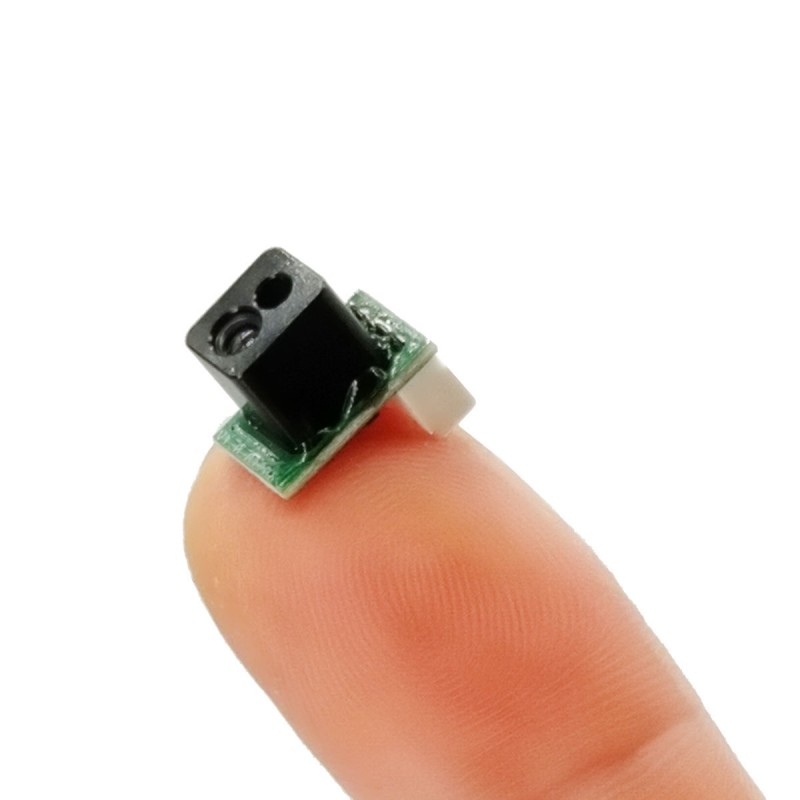

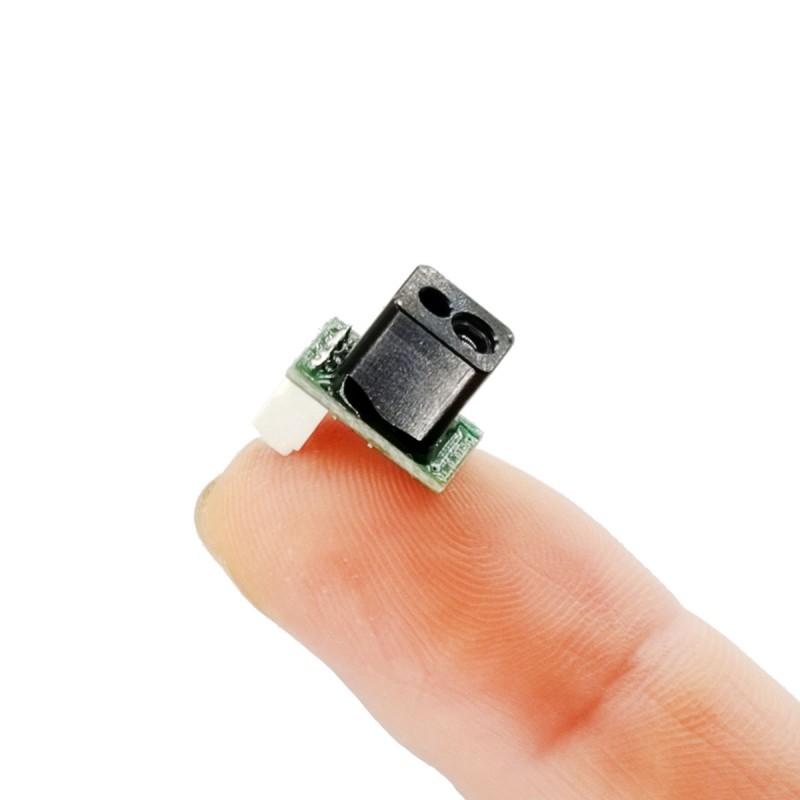

100Hz 10m ToF Egypontos hatótávolságú Lidar modul
A STA-B10X lézeres távolságmérő radar egy új lézeres távolságmérő modul, amelyet cégünk olyan területekre indított el, mint a drónok, padlótisztító robotok és ipari robotok. Ez a termék a DTOF (Direct Time Of Flight) hatótávolság elvén alapul, és kis mérettel, alacsony költséggel, stabil teljesítménnyel és erős fényinterferenciával szembeni ellenállással rendelkezik. A termék könnyen használható, rugalmasan telepíthető, kommunikációs parancskészletet és felső számítógépet biztosít, így kényelmes a másodlagos fejlesztéshez és rendkívül költséghatékony.
Kérdés küldése PDF letöltése
termékleírás
Drón magasságszabályozás és akadálykerülés
Robot akadálykerülés
Ipari minőségű fényfüggöny
AGV/UAV akadálykerülés
Nagy sebességű mérés és biztonsági felügyelet a szállítás és az ipari automatizálás területén
Robot akadálykerülés
Ipari minőségű fényfüggöny
AGV/UAV akadálykerülés
Nagy sebességű mérés és biztonsági felügyelet a szállítás és az ipari automatizálás területén
A termék részletes paraméterei
| Rendelési szám | Modell | STA-B10X |
| 1 | Tartózkodás | 0,03-5 m (10% fényvisszaverő képesség), 0,03-10 m (90% fényvisszaverő képesség) |
| 2 | Tartomány lyuk | UART |
| 2 | Tartomány frekvencia | 100 Hz |
| 3 | Határozási pontosság | 1% |
| 4 | Ismételhetőségi pontosság | ±10 mm |
|
|
Felbontási arány | 1 mm |
| 5 | Környezeti fényállóság | 100 ezer lux |
| 6 | Lézer hullámhossz | 905 nm |
| 7 | Lézeres szint | osztály1 |
| 8 | Mezőszög | 3° |
| 9 | Adja meg a lézer hullámhosszát | N/A |
| 10 | Jelölje ki a lézerszintet | N/A |
| 11 | Bemeneti feszültség | 3,3V |
| 12 | Csúcsponti áram | N/A |
| 13 | Átlagos áramerősség | N/A |
| 14 | Átlagos energiafogyasztás | 0,4W |
| 15 | Kommunikációs mód | UART TTL |
| 16 | A védelem szintjei | N/A |
| 17 | Méret (hossz x szélesség x magasság) | 12x9x8,5 mm |
| 18 | Súly | 1g |
| 19 | Üzemi hőmérséklet | -30 ℃ ~ +65 ℃ |
| 20 | Kábel specifikációk | 4 tűs 1,25 mm-es kivezetés, 10 cm-es ónozott laza vezeték |
| 21 | Testreszabási hatókör | Támogatja a külső szerkezet, a bemeneti feszültség és a kimeneti protokoll testreszabását |

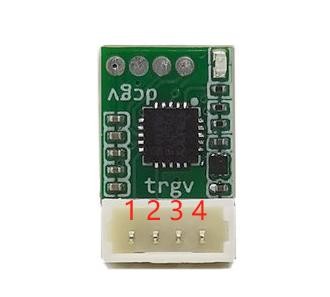

Pin definíció
|
||
| pin | Határozza meg / Vezeték színét | Felhasználói felület |
| 1 | TX (piros) | RX |
| 2 | RX (fekete) | TX |
| 3 | GND (sárga) | Tápegység - |
| 4 | 3,3 V (zöld) | UART TTL |
Modul mérete
Kommunikációs protokoll
Kommunikációs interfész
| UART | |
| Alapértelmezett árfolyam | 460800 (állítható) |
| adatbit | 8 |
| megállj kicsit | 1 |
| páros-páratlan ellenőrzés | nincs |
Kimeneti formátum
Távolságmérő modul aktív kimeneti adatok bekapcsolás után (4 bájt adat egy keretben), 65535 kimenet, ha nem mérhető
Példa: 5C 02 11 EK
5C: rögzített keretfejléc 1 bájt
02 11: két bájt jelzi, hogy a mérési távolság 4354 mm, az üzemmód kis vége, a 0-65535 mm tartomány
EC: a 02 elejétől a 11 végéig, az ellenőrző összeg összegzése az egy bájt inverzének kiszámításához
Ellenőrző összeg funkció: (a második bájttól kezdve az utolsó előtti bájt végéig, összegzés és invertálás)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
செய்தி
}
Példa: 5C 02 11 EK
5C: rögzített keretfejléc 1 bájt
02 11: két bájt jelzi, hogy a mérési távolság 4354 mm, az üzemmód kis vége, a 0-65535 mm tartomány
EC: a 02 elejétől a 11 végéig, az ellenőrző összeg összegzése az egy bájt inverzének kiszámításához
Ellenőrző összeg funkció: (a második bájttól kezdve az utolsó előtti bájt végéig, összegzés és invertálás)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
செய்தி
}
Használati óvintézkedések
- A termék nem rendelkezik fordított csatlakozással és túlfeszültség elleni védelemmel, kérjük, kövesse a specifikációt a megfelelő tápellátás és kábelezés érdekében
- A termék lézere 1. osztályú, kérjük, ne nézzen közvetlenül az objektívbe a termék bekapcsolása után
- Poros környezetben történő használat esetén ajánlott egy piros áttetsző üveg- vagy akrilpanelt a termék lencséjén kívülre helyezni (amelynek az áteresztőképessége legalább 85% a 905 nm-es hullámhossz sávon)
- Amikor kapcsolatba lép a termékkel, viseljen antisztatikus kesztyűt, hogy elkerülje a termék meghibásodását
- A termék nem lesz hatékony a meghibásodás kockázatának mérésében, ha erősen tükröződő tárgyakat (pl. 3M szalag), tükröket stb.
- A termék lézere 1. osztályú, kérjük, ne nézzen közvetlenül az objektívbe a termék bekapcsolása után
- Poros környezetben történő használat esetén ajánlott egy piros áttetsző üveg- vagy akrilpanelt a termék lencséjén kívülre helyezni (amelynek az áteresztőképessége legalább 85% a 905 nm-es hullámhossz sávon)
- Amikor kapcsolatba lép a termékkel, viseljen antisztatikus kesztyűt, hogy elkerülje a termék meghibásodását
- A termék nem lesz hatékony a meghibásodás kockázatának mérésében, ha erősen tükröződő tárgyakat (pl. 3M szalag), tükröket stb.
