Lézeres magasságmérő meteorológiához

Maximális felhőérzékelési tartomány: 49210 láb
Térbeli felbontás: 5m
Észlelhető felhőrétegek: 5 réteg

Meteorológiai megfigyelés és időjárás előrejelzés
Repülési időjárási támogatás (repülőterek, helikopter-repülőterek)
Tengeri időjárási támogatás (hajók, offshore platformok)
Katonai időjárási támogatás
Környezeti monitoring (légköri aeroszolok, szennyező anyagok)
Időjárásmódosítás (útmutató az esőjavító műveletekhez)
Tudományos kutatás és oktatás (légkörtudomány és távérzékelési képzés)
Integrált felhőtakaró mérése

Megjegyzés: Ez a termék megfelelő tanúsítvánnyal rendelkezik a meteorológiai hatóságtól. Teljesítményspecifikációi, környezeti alkalmazkodóképessége és mérési pontossága mind megfelelnek a meteorológiai megfigyelési szabványok követelményeinek. A mérési adatok megbízhatóak, a blokk stabilan működik, megbízható monitorozási biztosítékot nyújtva a meteorológiai megfigyelőszolgálatok számára.

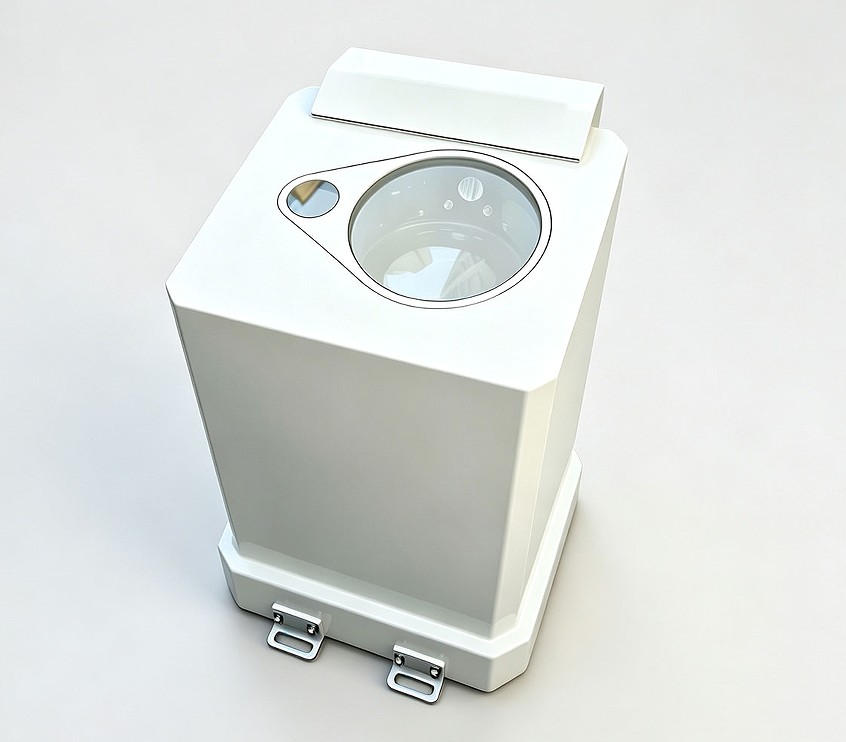

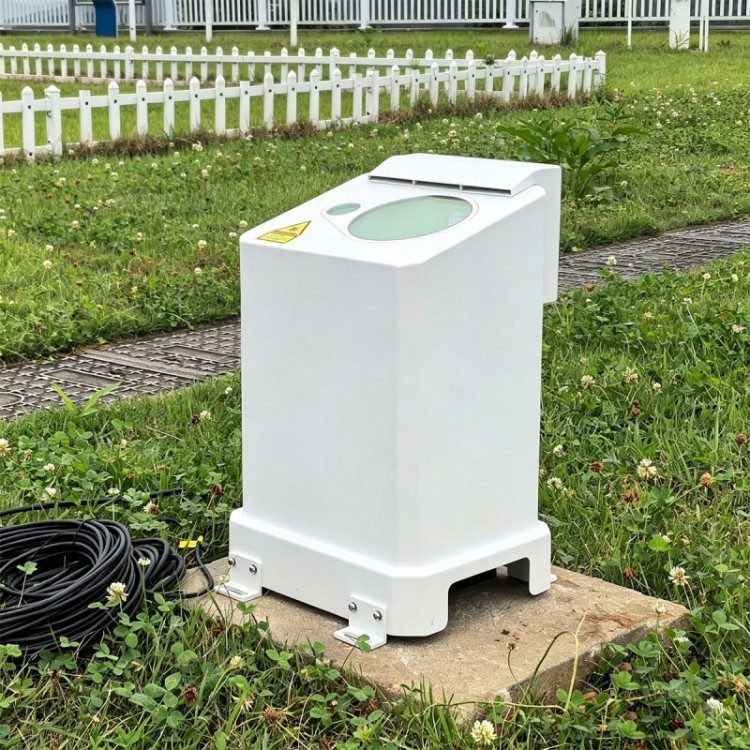

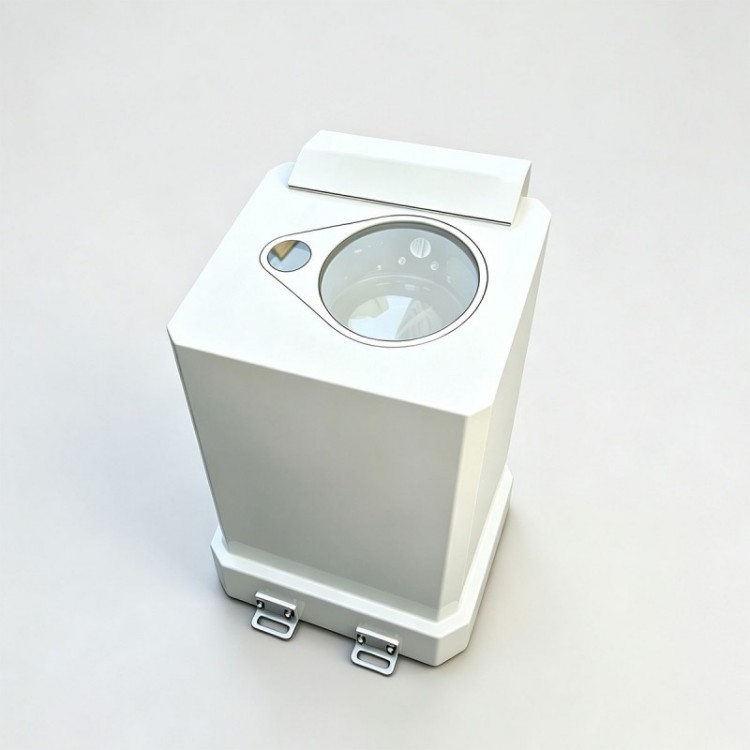

A STA-LC56 Laser Ceilometer egy Mie-szórásos lidar. A légköri aeroszol részecskék Mie-szórási hatását alkalmazza a lézeren, hogy észlelje az aeroszolokat, például a port és a felhőköd-részecskéket az atmoszféra alsó részén, 15 km (49210 láb) alatt. A többi szórási mechanizmushoz képest a Mie-szórás nagyobb szórási keresztmetszettel és erősebb visszhangjelekkel rendelkezik. Mivel a legtöbb légköri aeroszol részecskék alacsony magasságban oszlanak el, a detektálás kényelmesen elvégezhető. Az eszközt a felhőalap magasságának és az integrált felhőmennyiség megfigyelésére használják repülőtereken, hajókon, mobil felmérő járműveken, meteorológiai állomásokon és más forgatókönyvekben.

A lézeres távolságmérő elven működő ceilométer periodikus lézerimpulzusokat bocsát ki a légkörbe. A vevő rögzíti a felhőkből és a légkörből visszaszórt visszhangjeleket. A processzor feldolgozza és fordítottan kiszámítja a vett jeleket, hogy különböző magasságokban légköri kioltási együtthatókat kapjon, hogy azonosítsa a felhőrétegeket és kiszámítsa a felhőalap magasságát.
Fő funkciók

a) Valós időben képes mérni és megjeleníteni a felhőalap magasságát, a felhőréteg vastagságát és az atmoszférikus határréteg magasságát, valamint függőleges láthatósági adatokat szolgáltatni homályos égbolt esetén.
b) Támogatja a többrétegű felhőérzékelést, akár 5 felhőréteg azonosítását és mérését, valamint az egyes rétegek felhőalap-magasságának, felhővastagságának és integrált felhőmennyiségének szinkron kiadását.
c) Automatikus önellenőrző funkcióval van felszerelve az alapvető alkatrészek működési állapotának és üzemi paramétereinek figyelésére, biztosítva a berendezés stabil működését.
d) Támogatja a paraméterkonfigurálást külső terminálszoftveren keresztül, és kikapcsolás elleni védelemmel rendelkezik. Minden konfigurált paraméter tartósan, veszteség nélkül menthető áramszünet után.
e) A kimenő adatformátum teljes mértékben megfelel a Felszíni Meteorológiai Megfigyelési Adatszótárban meghatározott celométer specifikációknak, szabványosított adatkiadást és kényelmes dokkolást biztosítva a meteorológiai üzleti rendszerekkel.
f) Intelligens automatikus vezérlési funkciókkal integrálva, beleértve az optikai lencse öntisztítót és a berendezés önmelegítését, amely alkalmazkodik a bonyolult kültéri munkakörnyezetekhez.
g) A beépített adattárolás támogatja a múltbeli monitoring adatok legalább 3 hónapig történő folyamatos rögzítését és megőrzését, megkönnyítve az adatok áttekintését és elemzését.

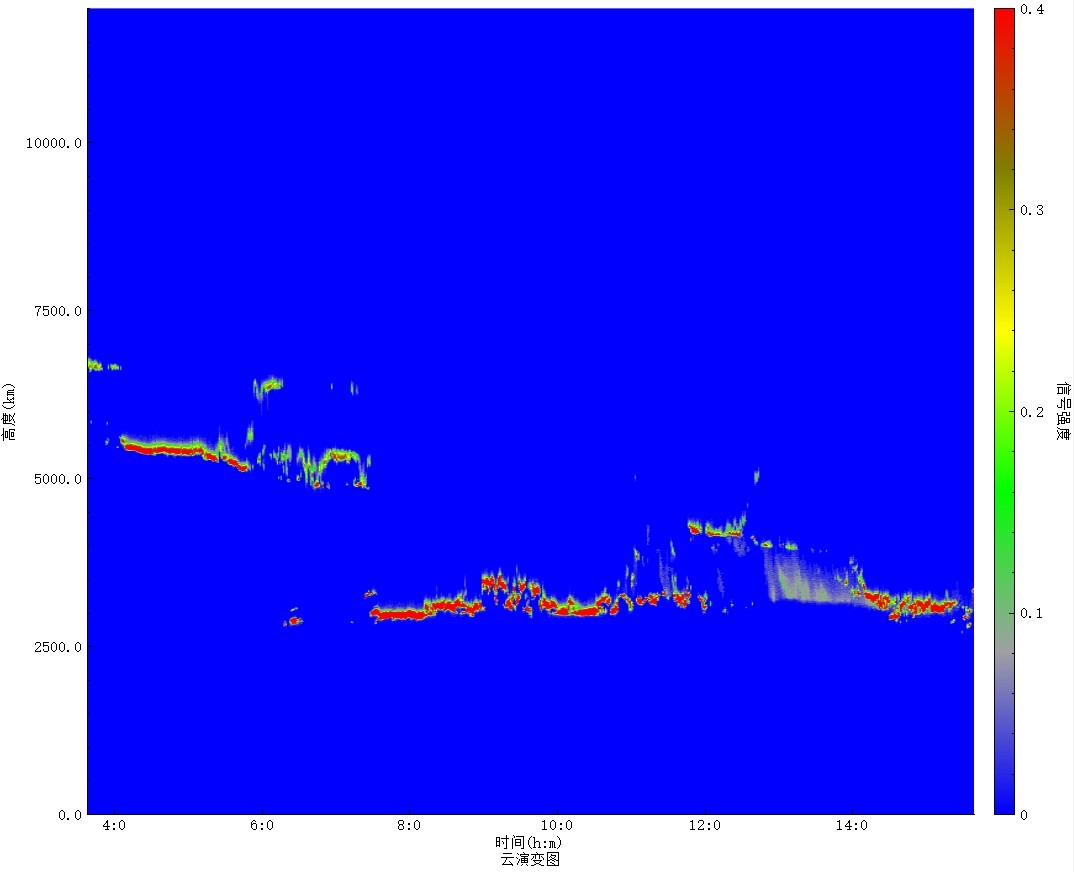

Felhőfejlődési diagram

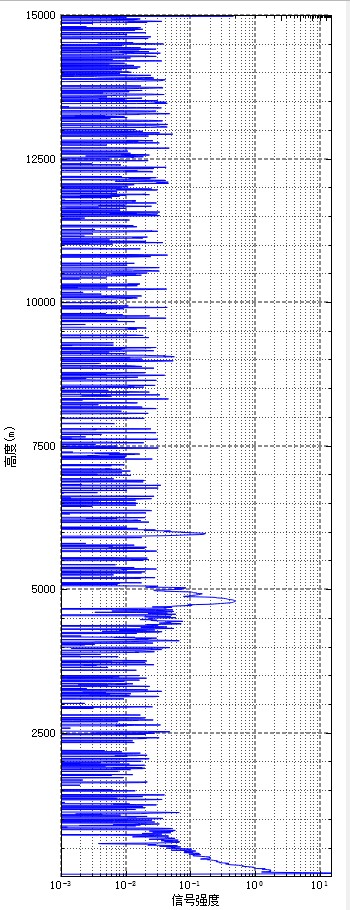

Görbe kijelző
