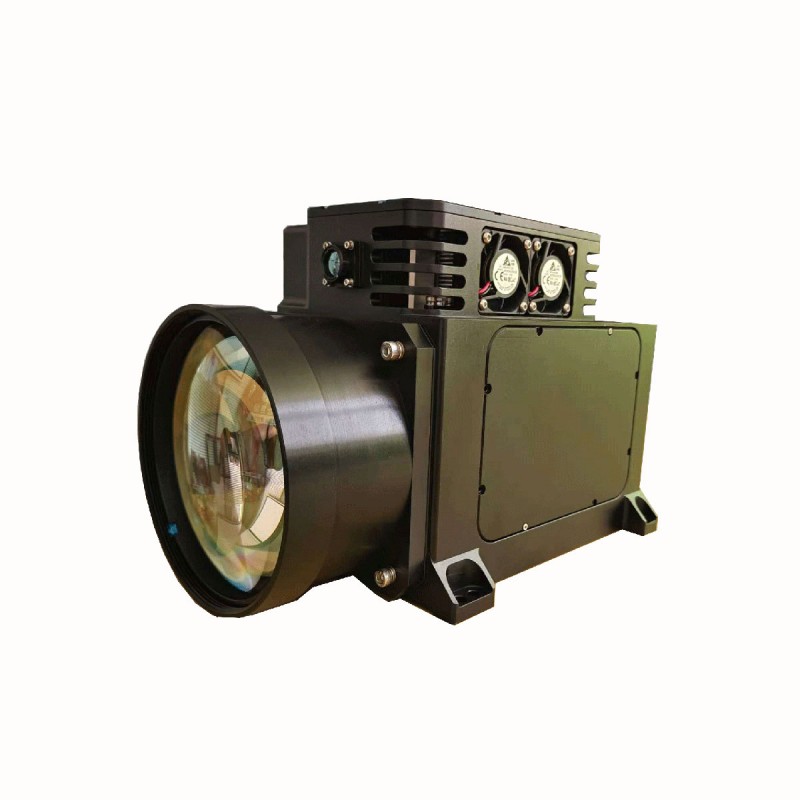

10 km -es lézer távolságmérő modul a drón elleni küzdelemhez

Az STA-WR10000X egy dedikált lézeres modul az UAV-célok mérésére. A 1064 NM YAG lézer alapján fejlesztették ki, amelynek nagy divergenciaszögje legfeljebb 0,8 MRAD és kiváló minőségű lézernyalábot tartalmaz. Könnyen rögzítheti az UAV -célpontot, amelynek reflexiós területe 0,1 m², 10 km távolságra, és megmérheti az UAV -célt, amelynek reflexiós területe 2㎡ UAV -célpont is 15 km -ig terjed.

Kérdés küldése

termékleírás

a) képes önellenőrizni az információs válaszfüggvényt;
b) képes a hibahely és a hiba mód visszajelzése;
c) Képes a soros kommunikációra.

Termékparaméterek

Modell	STA-WR10000X	Jegyzet
Hullámhossz	1064nm
Eltérési szög	0,8 ± 0,1 mard
Maximális hatótávolság	≥10000 m	Fényvisszaverő terület 0,1 m² UAV
Maximális hatótávolság	≥15000 m	Fényvisszaverő terület 2 m² UAV
Mini -tartomány	≤150 m
Pontosság	± 2m （RMS bel
Távolság	1. 5, 10, 20Hz állítható
Felület	RS422	Testreszabható
Tápfeszültség	24 V -os	Testreszabható
Nem párhuzamos optikai tengely és rögzítő referencialába között	≤2mrád
Működő energiafogyasztás	≤100W (@20Hz)
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-50 ℃～+70 ℃
Méret	≤288 × 165 × 191 mm
Súly	≤6,5 kg

Pontosítás: A láthatóság ≥ 20 km, páratartalom ≤ 80%, UAV cél reflexió 0,3.

Elektromos interfész

Csap	Meghatároz	Jegyzet
1	VCC	+24 V Anodal
2
3
4
5	GND	Negatív tápegység
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Kommunikációs GND
14	Syn+	RS422 Differenciális külső időzítési rendszer, szélesség> 10us.
15	Syn-
