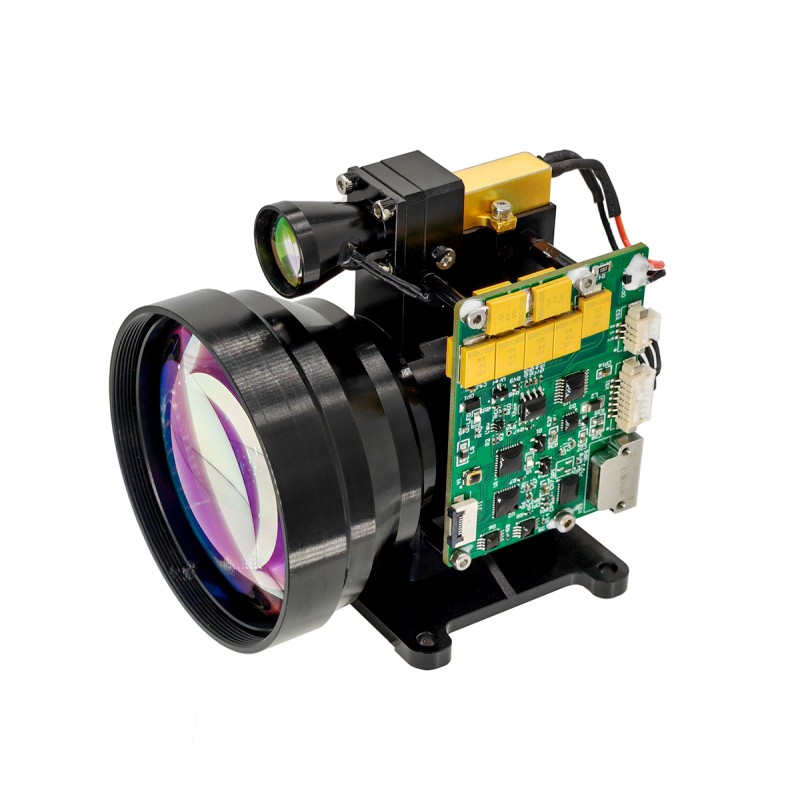

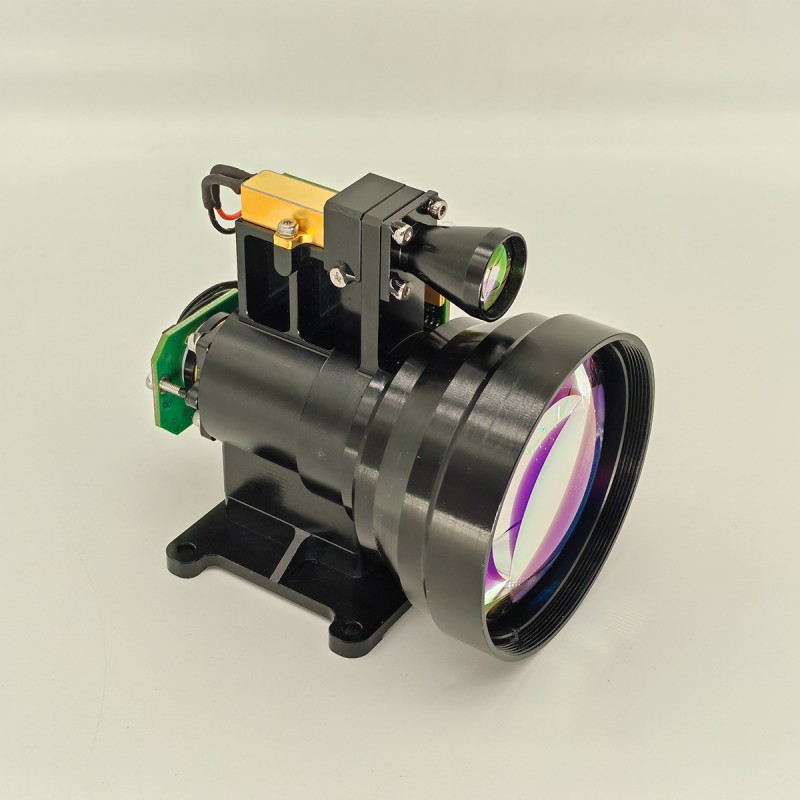

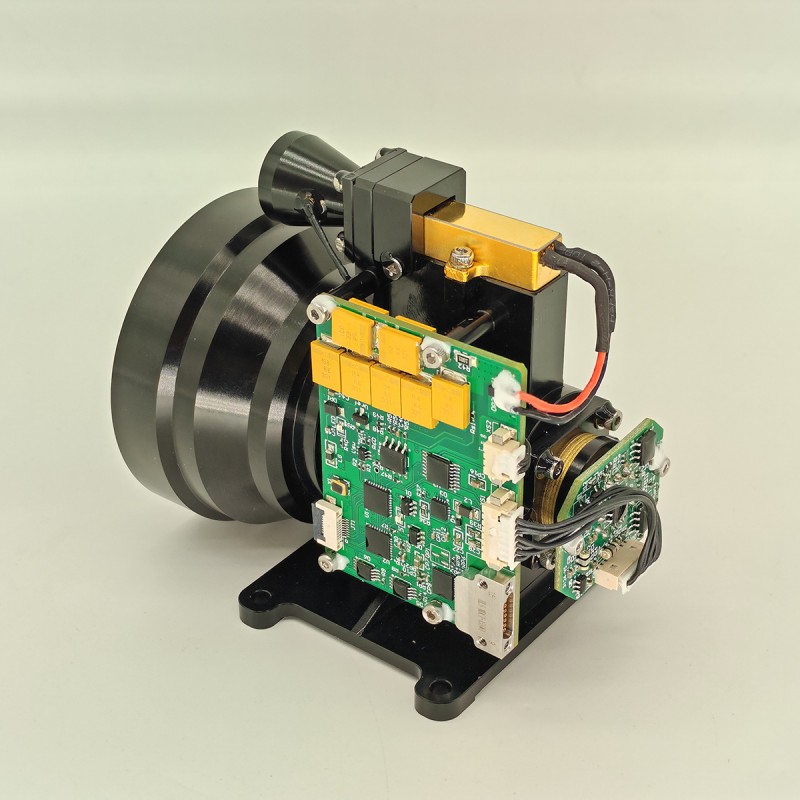

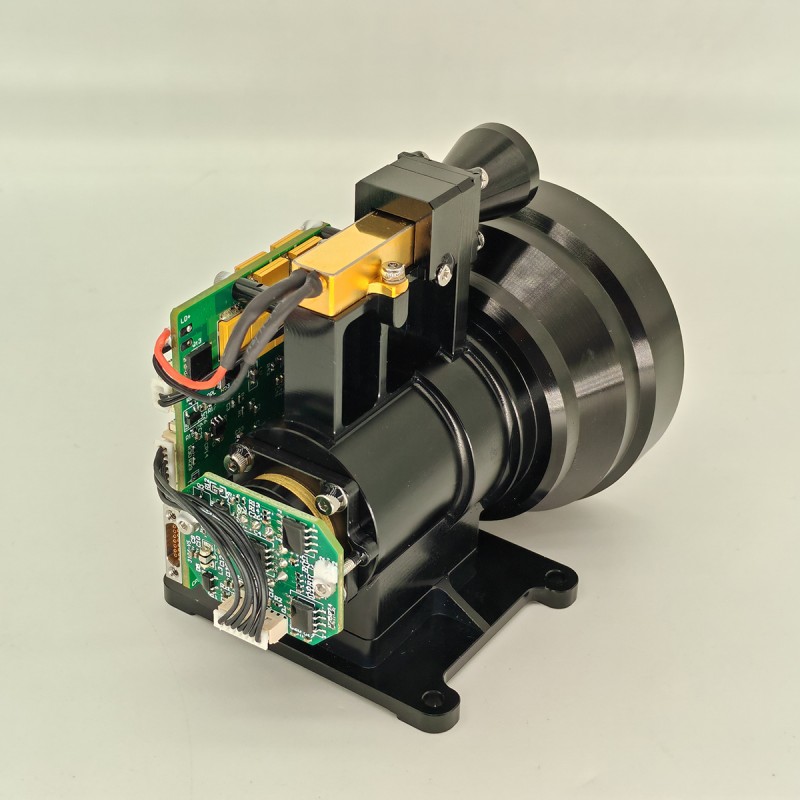

12 km-es szembiztonsági lézer-távolság modul
Az STA-B1220X egy emberi szembiztonsági lézer távolságmérési modul, amely felismeri a cél távolságát, és soros kommunikációval továbbítja a mért távolságot a felső számítógéphez. Láthatóság ≥ 25 km, cél reflexiós ≥ 0,3, páratartalom ≤ 80%, a jármű (2,3 m × 2,3 m NATO -cél) távolság ≥ 12km; Max. 20 km.
Kérdés küldése
termékleírás
Fő funkciók
(1) egyetlen és folyamatos tartomány;
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
Termék Bevezetés
A B1220X Laser RangeFinder modul egy katonai impulzusos lézer távolság, amelyet olyan alkalmazási forgatókönyvekhez terveztek, mint például repülőgépek, pilóta nélküli légi járművek, tartályok és hatókör. Kis méretű, könnyű, alacsony energiafogyasztással, stabil teljesítménygel, hosszú mérési távolsággal és hosszú élettartammal, emberi szembiztonsággal és egyéb előnyeivel rendelkezik, fontos technikai berendezés a termékcélok pontosságának javításához.
Termékteljesítmény -index
| Tétel | Műszaki paraméter | Oktatás |
| Modell | STA-B1220X | |
| Működő hullámhossz | 1535 ± 5nm | |
| Szembiztonság | 1. osztály (IEC 60825-1) | |
| Fogadó rekesz | Φ57mm | |
| Kibocsátási rekesz | Φ19 mm | |
| Távolsági képesség | 50 mm-es | |
| Hatótávolság | ≥20000 m | Maximális hatótávolság |
| ≥15000 m | Nagy cél, reflexió: 0,6, megfigyelő láthatósága 25 km | |
| ≥12000 m | NATO -cél | |
| ≥8000 m | Élő cél | |
| ≥3200 m | UAV -cél | |
| Mini hatótávolság | 50 méter |
|
| Többcélú észlelés | Legfeljebb 3 cél |
|
| Pontosság | ± 3m | 3D |
| Távolság | 1 ~ 10Hz -es állítható |
|
| Pontossági ráta | ≥98% |
|
| Vakriasztási gyakoriság | 1% |
|
| Eltérési szög | ≤0,3mrád |
|
| Kommunikációs felület | RS422 / RS232 / TTL |
|
| Feszültség | DC18 ~ 32V |
|
| Dolgozó erő | ≤3w | Normál hőmérsékleti vizsgálat |
| Csúcsteljesítmény | ≤6w | Normál hőmérsékleti vizsgálat |
| Mechanikai sokk | 75 g, 1ms |
|
| Üzemi hőmérséklet | -40 ℃～+60 ℃ |
|
| Tárolási hőmérséklet | -55 ℃～+70 ℃ |
|
| Megbízhatóság | MTBF ≥ 1500H |
|
| Méret | ≤ 90 mm × 63 mm × 82 mm |
|
| Súly | ≤350 g |
|
| Fő funkció | Első és utolsó céltartomány, többcélú tartomány, távolság szelektivitás | |
| További funkció | 1. Önellenőrző funkció (nagyfeszültség, hőmérséklet stb.); 3. Távolsági felbontás: 30m; | |
Megjegyzések:
1) NATO célméret 2,3 m × 2,3 m; Az emberi célméret 0,5 m × 1,7 m; UAV célméret 0,2 m × 0,3
m; Reflectivity 30%, a megfigyelő láthatósága ≥ 20 km

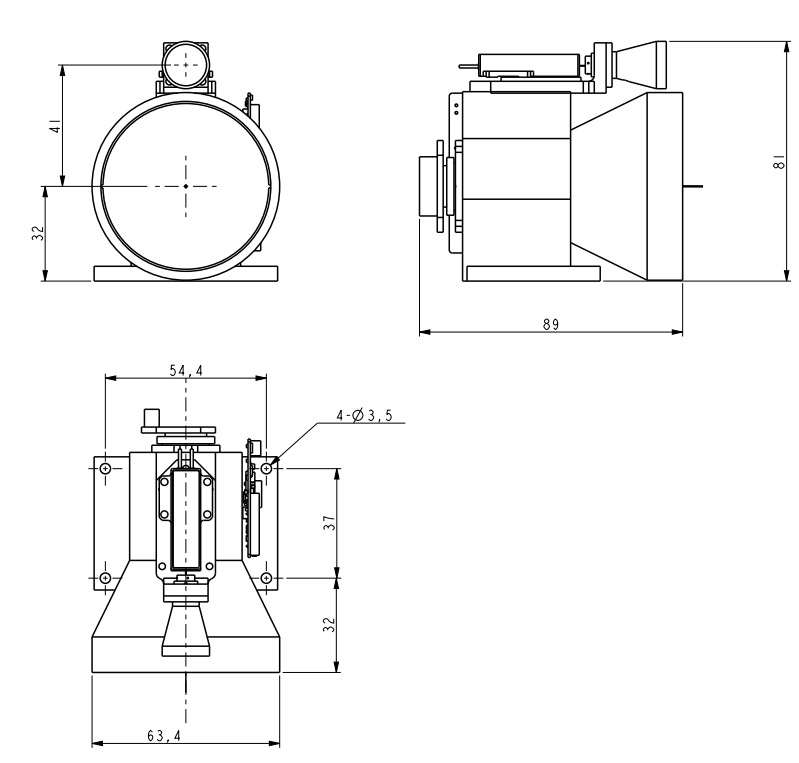

Szerkezeti telepítő felület
Külső felület
| Csatlakozómodell | MDC1-15SW1 | ||
| Csap | Meghatároz | Funkció | Megjegyzés |
| 1 | Vac | Pozitív teljesítmény -bemenet | 9-36v |
| 2 | GND | Áramszünet földterület |
|
| 3 | Rs422_t/r+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | Rs422_rxd+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3.3 V -os |
| 10 | TTL-RX |
|
3.3 V -os |
| 11 | GND | Kommunikációs alap |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
OEM/ODM tartomány modulok és egyedi megoldások
A B1220X rendszerintegrátorok számára készült, amelyek kényelmes, nagy teljesítményű és kompakt lézercsoportot keresnek. Megbízható teljesítményt nyújt számos alkalmazásban.
Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
