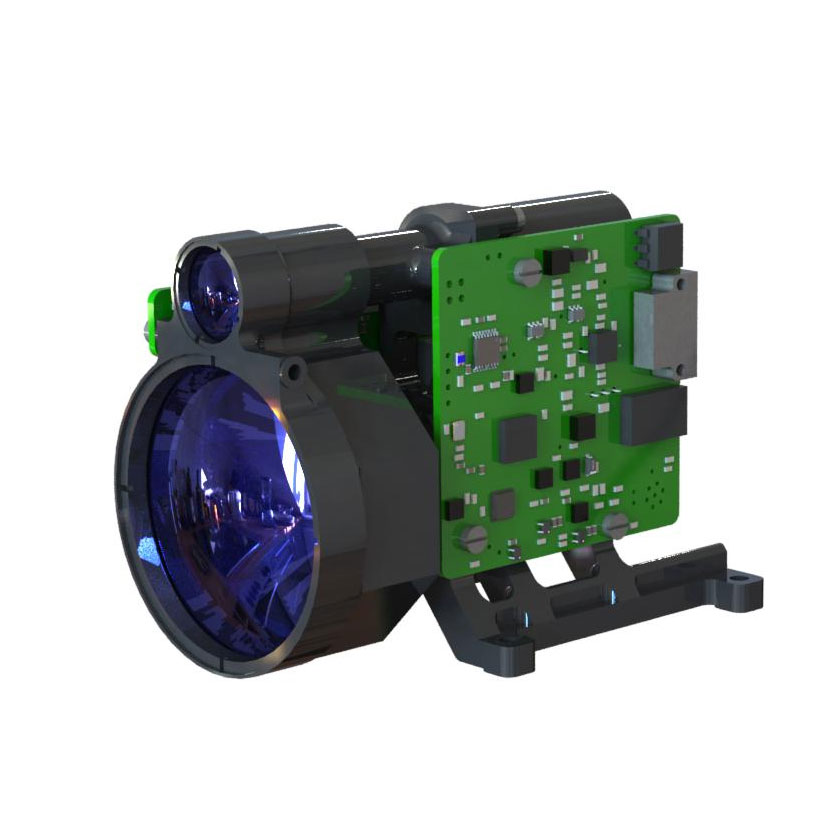

13 km -es távolságmérő modul

STA-D1013B 13KM RangeFinder modul elfogadja a 1535 nm-es erbium üveg lézermodult, amelyet a Jioptics önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosság, a hosszú mérési távolság és az emberi szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: NATO célpont ≥10000m; Tipikus cél ≥15000m
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤230 g

13 km -es távolságmérő modul funkciók

1. Integrált szerkezeti tervezés, sokk és rezgésállóság, nagy megbízhatóság, erős környezeti alkalmazkodóképesség;
2.
3. Az áramkör belső felülete mind a hegesztett huzal közvetlen csatlakozási folyamat, szilárd és megbízható, amelyek elkerülhetik a laza csatlakozó, az oxidáció és a vízgőz által okozott rövidzárlatot vagy rossz érintkezést, és javíthatják a termékek megbízhatóságát és életét.

Termékteljesítmény-index az STA-D1013B Laser RangeRinder modulhoz

Tétel	Index
Modell	STA-D1013B
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	50m-15000m
Távolság	15000 méter	Tipikus cél, láthatóság ≥ 25km
	13000m	Nagy cél, láthatóság ≥ 25km
	10000 méter	Láthatósági ≥ 25 km, célpont 0,3 reflexiós képességgel 2,3 m × 2,3 m járműveknél
Nedvesség	≤ 60%
Pontosság	± 1m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤50 m
Eltérési szög	≤0,3mrád
Távolság	Egyszer, 1Hz, 5Hz, 10Hz
Méret	≤95 mm × 60,5 mm × 71,5 mm
Feszültség	18 V ～ 36V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 4W
Készenléti energiafogyasztás	≤1,8w
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤230 g

Struktúra telepítési interfész az STA-D1013B LRF modulhoz

Termékfunkció az STA-D1013B Laser RangeRinder modulhoz

● lézertartomány funkció;
● bekapcsolási és hőmérsékleti beszedési funkció;
● Range Gating Function;
● Fej és végcél közötti függvény;
● Teljesítmény -fordított védelmi funkció;
● önellenőrző funkció;
● Halmozza fel a lézerkibocsátási idő funkciót;
● A soros port frissítési program funkcióval;
●Provides a separate power-on control signal function.

Elektromos interfész

A felső számítógép vége a keresztkötési tesztet a J30JZLN15ZKWA000 Socket-rel a J30JZ/XN15TJCAL01 téglalap alakú csatlakozón keresztül. A távolságmérő tápegységének és kommunikációs portjának PIN -meghatározása a következő táblázatban található.

A tápegység és a kommunikációs port Pin meghatározása a RangeFinder végén

Csapszám	Szám	Átviteli irány	Jegyzet
P-1	Vin+	Bemeneti teljesítmény pozitív pólus	Felső számítógépes tápegység
P-2	Vin+
P-3	Vin+
P-4	Bekapcsoló vezérlés+	Bekapcsoló vezérlés+	Rövidzárlatú P-12
P-5	Rs422_txd+	Jelző kimeneti port	RangeFinder a host számítógéphez
P-6	Rs422_rxd+	Jelző bemeneti port	Felső számítógép a távolságra
P-7	Rs422_gnd	Kommunikációs földhuzal
P-8	NC	Felfüggesztett
P-9	Vin-	Bemeneti teljesítmény negatív pólus	Felső számítógépes tápegység
P-10	Vin-
P-11	Vin-
P-12	Bekapcsoló vezérlés-	Bekapcsoló vezérlés-	Rövidzárlat P-4 a bekapcsoláshoz
P-13	Rs422_txd-	Jelző kimeneti port	RangeFinder a host számítógéphez
P-14	Rs422_rxd-	Jelző bemeneti port	Felső számítógép a távolságra
P-15	NC	Felfüggesztett
