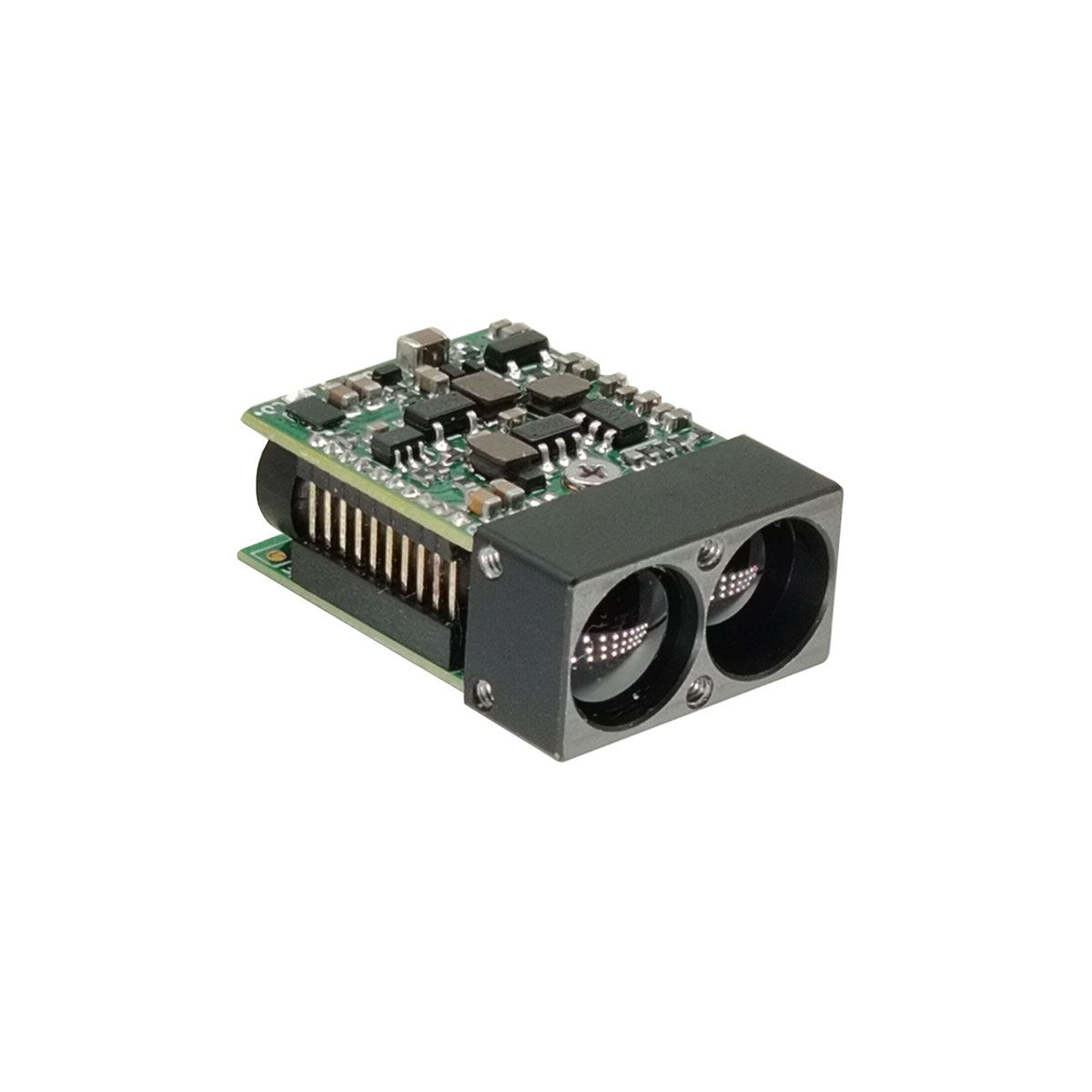

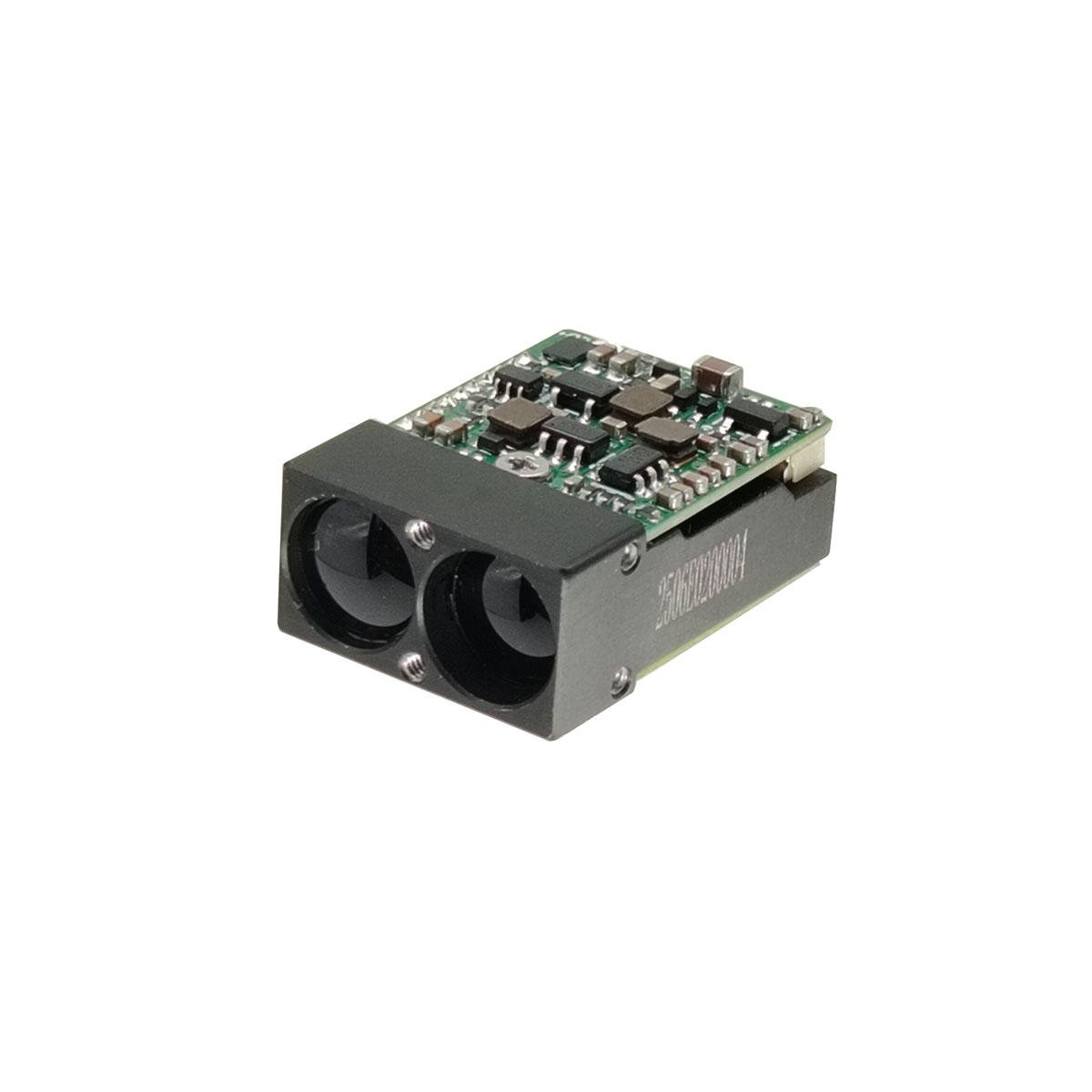

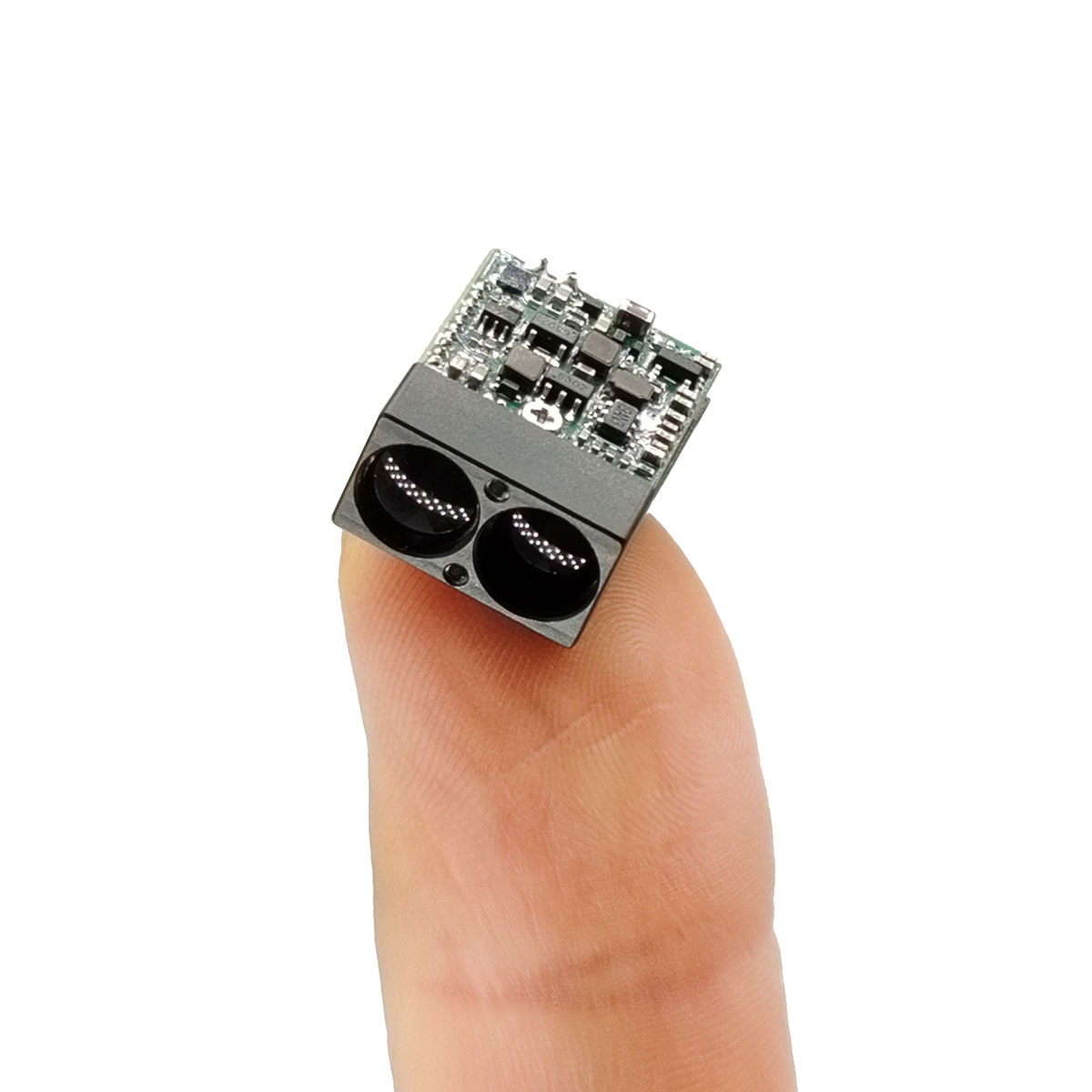

1500 m-es mikrolézeres távolságmérő modul

A STA-D15X miniatűr lézeres hatótávolság-mérő modul 905 nm-es félvezető lézert használ, amely nagy hatótávolsággal, alacsony energiafogyasztással, kis mérettel és szembiztonsággal rendelkezik. Nagyon alkalmas kisméretű, pilóta nélküli légijárművek, kézi éjjellátó eszközök, hőkamera és egyéb berendezések integrálására. Maximális hatótáv: 1500 m Hatótávolság: ± 1m Hatósági frekvencia: Egylövéses tartomány, 1Hz, 2Hz Súly: 5g ±0,5g

Kérdés küldése

termékleírás

Főbb jellemzők:

Félvezető lézertechnológia: Kiváló megbízhatóság, kompaktság és alacsonyabb energiafogyasztás, mint a hagyományos repülési idő (TOF) távolságmérők, lehetővé téve a hordozható és korlátozott helyű eszközökbe való integrálást.

Termék teljesítményindex

Sorozatszám	Projekt neve	STA-D15X
1	Az emberi szem biztonsága	Igen
2	Lézer hullámhossz	905 nm
3	Lézeres divergencia szög	1×6 mrad
4	Fogadó látómező	~20 mrad
5	Adó kaliber	Φ7 mm
6	Fogadó kaliber	Φ7 mm
7	Hatótávolság	5-1500 m
8	Határozási pontosság	±1m
9	Mérési frekvencia	Egylövéses hatótávolság, 1Hz, 2Hz
10	Átviteli sebesség	115200bps (alapértelmezett)/9600bps/38400bps/57600bps
11	Pontossági arány	≥98%
12	Vakriasztási gyakoriság	≤1%
13	Adatfelület	UART (TTL_3.3V)
14	Tápfeszültség	DC 3~5V
15	Energiafogyasztás	Készenléti teljesítmény ≤ 0,6WAátlag ≤ 0,8W@1HzCsúcsérték ≤ 1,3W@1Hz
16	Energiafogyasztás
17	Indító csúcsáram	≤ 680mA
18	Szivárgási áram	<50
19	Súlyok	5±0,5g
20	Méret (H×Sz×Ma)	≤22,5 mm × 16 mm × 9,5 mm
21	Üzemi hőmérséklet	-20 ~ 60 ℃
22	Tárolási hőmérséklet	-30 ~ 60 ℃
23	Sokk	1200g, 1ms
24	Rezgés	5-50-5 Hz, 1 oktáv/perc, 2,5 g
25	Megbízhatóság	MTBF≥1500h
26	Indítási idő	≤100 ms;
27	Elektromos interfész	Csatlakozó dugó: 0,8WTB-6Y-2Csatlakozó aljzat: 0,8WTB-6AWB-01

Hatótávolság 1500 m, Adattesztelési környezet ≥ 25 km látótávolsággal és ≤ 50% páratartalommal.

Modul összetétele

A lézeres távolságmérő termék fő összetevői a következők:

a) Fogadó és továbbító alkatrészek;

b) Áramkör elemei: 22,5 mm × 16 mm × 9,5 mm (H × SZ × M), súlya ≤ 5 g± 0,5 g, megjelenése az 1. ábrán látható.

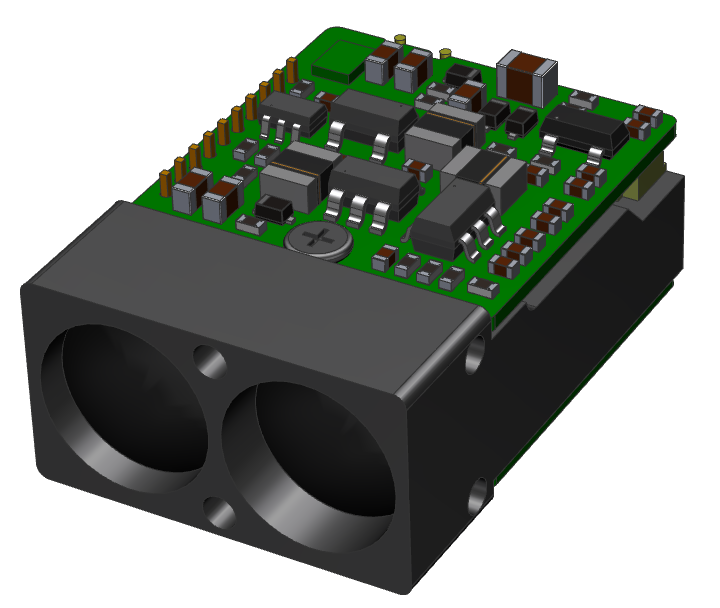

1. ábra A termék megjelenése

Szerkezet telepítési felület

A mechanikai és optikai interfészek külső méreteit a 2. ábra mutatja.

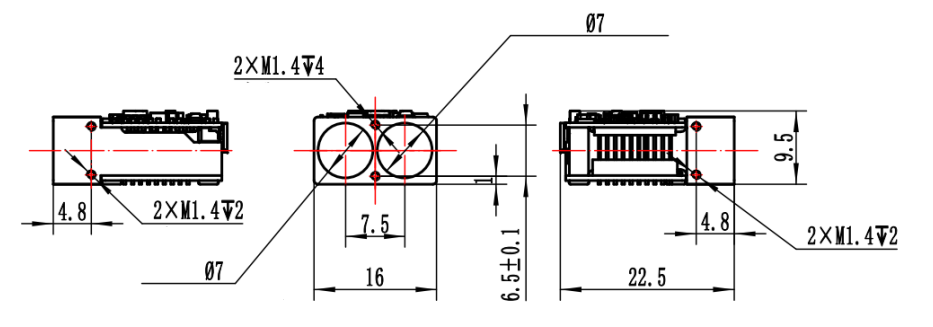

2. ábra Mechanikai és optikai interfész diagram

Elektromos interfész

Tápfeszültség: 3,3V (3,3V~5V-ra előfeszíthető);

Kommunikációs típus: UART-TTL (3.3V);

Csúcs indítóáram: ≤ 680mA;

Készenléti fogyasztás: ≤ 0,6 W;

Átlagos energiafogyasztás: ≤ 0,8W@1Hz；

Csúcsteljesítmény-fogyasztás távolságméréshez: ≤ 1,35 W@1Hz ；

Szivárgási áram: ＜ 50uA;

Bekapcsolási válaszidő: ≤ 100 ms

A számítógép felső vége a 0,8WTB-6AWB-01 távolságmérő gép végének (Yueqing Huabao) keresztkötési tesztelését a 0,8WTB-6Y-2 csatlakozón keresztül éri el. A távolságmérő tápegységének és kommunikációs portjának érintkezőinek meghatározása az alábbi táblázatban látható.

2. táblázat A termék elektromos érintkezőjének meghatározása

Pin	Címkézés	Az elektromos jellemzők meghatározása	Jel iránya
1	Power-HU
2	TTL_RXD	Jel bemeneti port	Host számítógép távolságmérő
3	TTL_TXD	Jelkimeneti port	Távolságmérő a gazdagéphez
4	NC
5	Tápegység+
6	GND

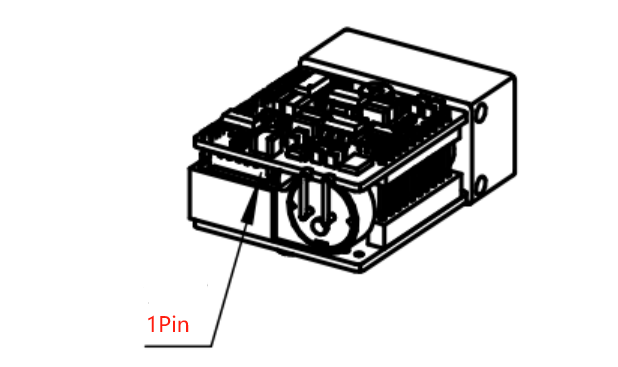

3. ábra: 1 tű

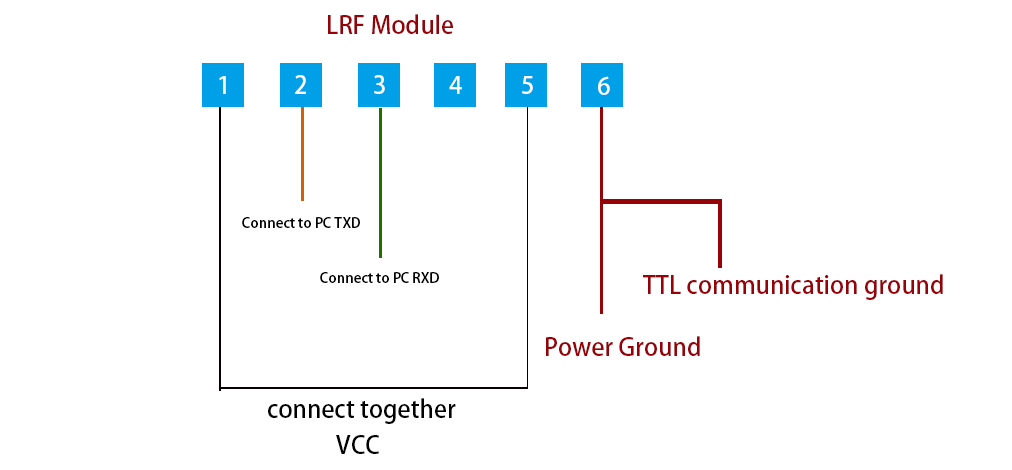

Elektromos csatlakozási diagram

Kommunikációs modul

Kommunikációs interfész

Adatátviteli sebesség: 115200bps (alapértelmezett)/9600bps/38400bps/57600bps;

Egybájtos átviteli formátum: 1 kezdőbitet, 8 adatbitet tartalmaz, ellenőrző összeget nem tartalmaz, 1 stopbitet, a 8 bites adatokat először az alsó, majd a magasabb bitre továbbítják.

Egyetlen tartományú utasítás

Megjegyzés: Ellenőrző kód küldése=3 bájt+4 bájt+5 bájt+6 bájt 7 bájt;

Ellenőrző összeg fogadása = 1 bájt + 2 bájt + 3 bájt + 4 bájt + 5 bájt 6 bájt + 7 bájt.

Küldje el a Ranging modulba:

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

A mérési modul visszatér

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	0x88	állapot	0xFF	DATA_H	DATA_L	ellenőrző kódot

Állapot=0， Egyetlen mérés sikertelen; DATA_H=0xFF，DATA_L=0xFF； status=1， Egyszeri mérés sikeres; DATAH_=a mérési eredmény magas bájtja; DATA_L=a mérési eredmény alacsony bájtja.

Folyamatos távolságmérési utasítás

Megjegyzés: Ellenőrző kód küldése=3 bájt+4 bájt+5 bájt+6 bájt 7 bájt;

Ellenőrző összeg fogadása = 1 bájt + 2 bájt + 3 bájt + 4 bájt + 5 bájt 6 bájt + 7 bájt.

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	Frek	0xFF	0xFF	0xFF	0xFF	ellenőrző kódot

A mérési modul visszatér

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	Frek	állapot	0xFF	DATA_H	DATA_L	ellenőrző kódot

Állapot=0， Folyamatos mérési hiba; DATA_H=0xFF，DATA_L=0xFF； status=1， A folyamatos mérés sikeres; DATAH_=a mérési eredmény magas bájtja; DATA_L=a mérési eredmény alacsony bájtja.

Frekv.=0x89, 1 Hz tartomány; Frekv.=0xB9, 5 Hz tartomány; Freq=0xC9, 10Hz tartomány; Freq=0xF9， Tengelykalibrációs mód (egyszer visszaküldi a tengely kalibrálási állapotát, miután megkapta a kalibrációs parancsot).

Állítsa le a rangsorolást

Küldje el a Ranging modulba

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	0x8E	0xFF	0xFF	0xFF	0xFF	0x8A

A mérési modul visszatér

byte	1	2	3	4	5	6	7	8
Leírás	0x55	0xAA	0x8E	állapot	0xFF	0xFF	0xFF	ellenőrző kódot

Állapot=0， Nem sikerült lezárni a folyamatos mérést; status=1， A folyamatos mérés sikeres lezárása.

Megjegyzés: Az adatok hexadecimális formátumban kerülnek visszaadásra, és az összes adateredmény a tényleges adatok 10-zel való megszorzásával kerül kiadásra;

Példa: dist=2000.3m, a kimeneti adat 20003, hexadecimálisra konvertálva 4E23-mal, azaz Data1=0x4E, Data2=0x23.
