1535nm 10 km lézer -távolság modul
  • 1535nm 10 km lézer -távolság modul1535nm 10 km lézer -távolság modul

1535nm 10 km lézer -távolság modul

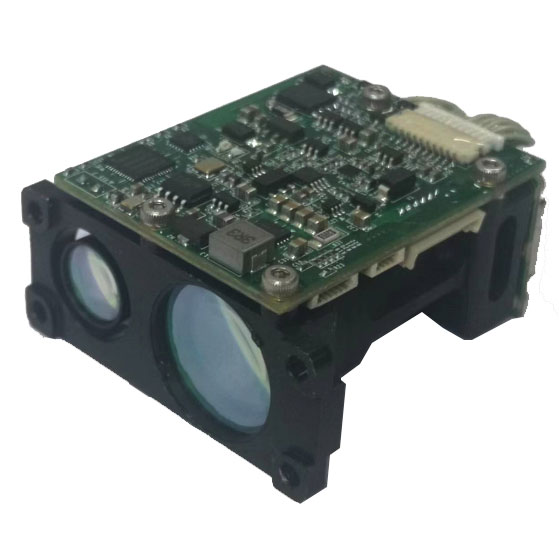

A Jioptics 1535NM STA0410 1535NM 10 km -es lézeres távolsági modul kifejezetten az OEM integrációhoz készült, és pontos mérést biztosít a tűzoltó rendszerek, a repülőgépek/UAV, a tartály/UGA, a hajók, a határfelügyeleti rendszerek és más alkalmazások számára.
Maximális tartomány ≥ 10000 m
Tartomány 2,3 × 2,3m célméret ≥4000 m
Távolsági mérési pontosság ± 1m
A pontosság mérése ≥ 98%
Súly ≤ 69,5 g

Modell:STA0410

Kérdés küldése

termékleírás

1535Nm 10 km lézeres távolságmérő modul egyfajta precíziós távolság -érzékelő műszer, lézerfogadó optikai rendszer lézeres emisszió optikai rendszer lézeradó -lézer -vevőkészülék és vezérlő és héj (az 1. ábra szerint), a földre vagy a jármű platformjára telepítve, és koaxiális a jármű nézet -rendszerrel, amelyet a platformrendszer vezet, a keresés és a nyomkövetési célpont -platform rendszer keresése a célponthoz, a célponthoz, a célponthoz a célponthoz, a célponthoz a célponthoz, a célponthoz, a célponthoz, a célponthoz, a célponthoz, a célponthoz, a célponthoz, Lezárja és adja ki a célra keresett zászlót, majd indítsa el a távolsági adatot a kimeneti felületen, a felső számítógépen
A lézeres távolságfajta fő jellemzői: Az észlelési távolság, a hosszú térfogat, a kis súly és a fényválasz idő gyors észlelése és a nagy pontosság több célt képes felismerni, és a kimeneti cél távolság adatait beolvadhatják a csatatéri kommunikációs hálózatba.

Fő teljesítmény és műszaki paraméterek

Lézerhullámhossz
1,535 μm
Készenléti áram
0,11a, átlagos áram 0,25a @5V tápegység;
Üzemi feszültség
3,3 V ~ 5,4 V
Vakriasztási gyakoriság
≤1%
Szinte tesztelési sebesség
98%
Minimális teszttartomány
20 méter
Távolság
4 km (2,3x2,3 m autó), nagy cél 10 km;
Pontosság
± 1m
Munkamenőség
1 Hz, 5 Hz, vészhelyzet 10Hz;
Eltérési szög
≤0,5mrád
Az első és az utolsó célok kiválasztása
Kimeneti felület
RS422
Tárolás
12 éves tárolási élettartam
Környezeti alkalmasság
2orking hőmérséklet
-40 ° C ~+ 55 ° C
Tárolási hőmérséklet
-50 ° C ~ + 70 ° C

Interfész mód

csap
szimbólum
funkció
pigment
elmagyaráz
1
T+
Kommunikációs jel
piros
Csatlakozzon a PC Rx + -hoz
2
T-
Kommunikációs jel
fekete
PC RX-
3
R-
Kommunikációs jel
sárga
Csatlakozzon a PC Machine TX-
4
R+
Kommunikációs jel
zöld
Csatlakozzon a PC TX + -hoz
5
GND
Kommunikáció
kék

6
GND
Hatalom
fehér

7
+5V/3A
általános ellátás
narancs

8
GND
Hatalom
barna


Rangefinder module Size



Alkalmazási forgatókönyv

A Jioptics lézertartomány -modulokat széles körben használják katonai vagy polgári jelenetekben (pilóta nélküli légi járművek, fotoelektromos hüvelyek, termikus képalkotó berendezések stb.)
