1570 nm-es 5 km-es drónellenes lézeres távolságmérő modul
A Jioptics csapata által kifejlesztett STA-CR5000X lézeres távolságmérő modul egy szembiztos 1570 nm-es OPO lézeregységet alkalmaz. Kiváló atmoszférikus penetrációval, alacsony érzékenységgel rendelkezik a napfény, por és egyéb környezeti fényforrások által okozott interferenciára, és összetett éghajlati viszonyok között is képes ultra nagy távolságból történő mérésre, nagy fedőképességgel, ami megnehezíti az észlelést. Hatótávolság: 5000 m (0,3 x 0,3 m UAV célpont), 10 000 m (2,3 x 2,3 m NATO célpont) Hatótávolság ± 2m Mérési pontosság ≥ 98% Súly ≤ 1,2 kg
Kérdés küldése
termékleírás
Alkalmazási mező
＞0,8 mrad
Pontossági arány
Partvédelem
Anti drón távolságmérés
Biztonsági serpenyő dönthető és egyéb rendszerek integrálása
Termékteljesítmény-index a CR5000X Eye-safe LRF modulhoz
| Tétel | Műszaki paraméter | Oktatás |
| Modell | STA-CR5000X | |
| Működési hullámhossz | 1570 nm | |
| Impulzus szélesség | Φ30mm | |
| A szem biztonsága | 1. osztály (IEC 60825-1) | |
| Tartós frekvencia | Φ60 mm | |
| Emissziós nyílás | Φ30 mm | |
| Határozási képesség | 200m-15km | |
| Hatótávolság | ≥20000m | Max hatótávolság |
| ≥10000 m | Nagy célpont, Reflexiós képesség: 0,6, megfigyelői látótávolság 25 km | |
| ≥10000 m | NATO célpont | |
| ≥7000 m | Élő cél | |
| ≥5000 m | DJI Phantom 4 UAV célpont | |
| Mini Range | 200 m | |
| Több célpont észlelése | Akár 3 célpont | |
| Határozási pontosság | ±2m | RMS |
| Tartós frekvencia | 1-10Hz állítható | |
| Pontossági arány | ≥98% | |
| Vakriasztási gyakoriság | 1% | |
| Eltérési szög | ＞0,8 mrad | |
| Kommunikációs interfész | RS422 | Adatátviteli sebesség 115 200 bps |
| Feszültség | DC 18-30V | |
| Normál hőmérsékletű készenléti energiafogyasztás | ≤20W | Normál hőmérsékleti teszt |
| Csúcsteljesítmény | ≤120W | Normál hőmérsékleti teszt |
| Előmelegítési idő | ≤ 1 perc | Szobahőmérsékleten |
| Üzemi hőmérséklet | -40℃～+60℃ | |
| Tárolási hőmérséklet | -55℃～+70℃ | |
| Hűtési módszer | Léghűtés | |
| Méret | ≤181mm × 67mm × 115mm | |
| Súly | ≤1,2 kg | |
| Fő funkció | Első és utolsó céltávolság; Többcélú tartomány; Távolság szelektivitás; | |
| Több funkció | a) Önellenőrző funkcióval felszerelt;b) Céltávolság mérés;c) Szoftver- és paraméterfrissítések támogatása kommunikációs interfészeken keresztül. | |
Megjegyzések:
1) NATO-célméret: 2,3 m × 2,3 m; Az emberi cél mérete 0,5 m × 1,7 m; UAV célméret 0,3 × 0,3 m; Reflexiós képesség 30%, megfigyelői láthatóság ≥ 25km.

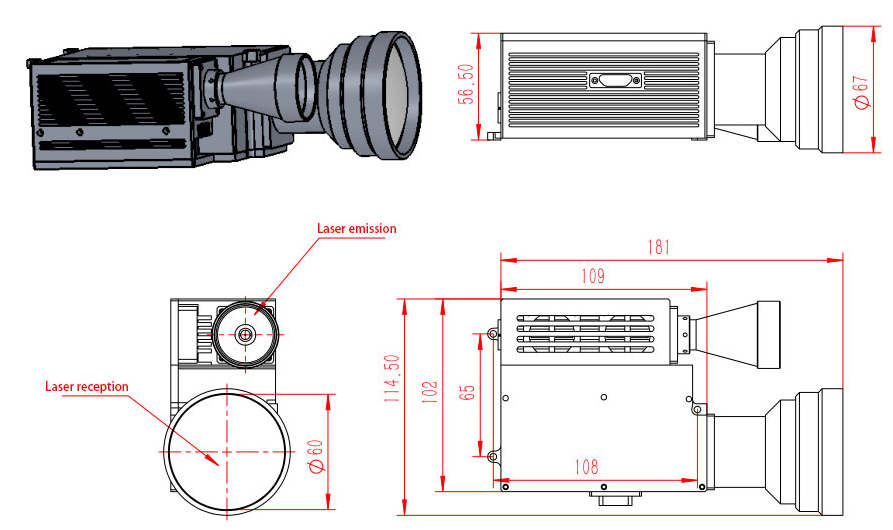

Mechanikai szerkezet
Megjegyzés: A termék mérete a követelményeknek megfelelően testreszabható.
Interfész meghatározása
Y50X-12119TKZ csatlakozó interfész meghatározása:
| PIN kód | Meghatározás |
| 1, 2 | 24V+ |
| 9, 10 | GND |
| 4 | RS422_RX+ |
| 5 | RS422_RX- |
| 12 | RS422_TX+ |
| 13 | RS422_TX- |
| 6 | RS422_GND |
| 7 | Külső szinkron bemenet+ |
| 15 | Külső szinkron bemenet |
| 8 | Case Ground |
| 3, 11 | Tápkapcsoló terminál |
| 14, 16, 17, 18, 19 | / |
