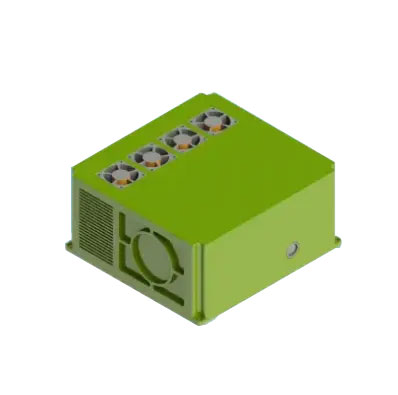

1570nm OPO Laser 80MJ 20Hz

Nagy teljesítményű elektro-optikai Q-kapcsolt 1570NM OPO LASER 80MJ 20 Hz, beépített meghajtó áramkör-vezérlő rendszerrel, impulzus ismétlési sebessége 1 ~ 20 Hz (állítható), csúcs teljesítmény ≥80 mj, divergencia szöge a 6MRAD, ideális fényforrás a lézer radarhoz, a lézertartományhoz és a fotoelektromos ellenerhekhez.
Csúcshullámhossz: 1570nm
Mono-impulzus energia: 80MJ
Működési gyakoriság: 1-20Hz （állítható）
Működési hőmérséklet: -40 ° C ~+60 ° C

Kérdés küldése

termékleírás

1570NM OPO Laser 80MJ 20Hz műszaki paraméter

Hullámhossz	1570nm
Csúcsteljesítmény	≥10MW
Impulzus szélesség	≤10ns
Impulzus ismétlési sebesség	1 ~ 20Hz (állítható)
Eltérési szög	≤6mrád
Folyamatos működési idő	≥5 perc (@20Hz, szobahőmérséklet alatt)
Üzemi hőmérséklet	-40 ℃～ 60 ℃
Tárolási hőmérséklet	-45 ℃～ 70 ℃
Rezgés	Alkalmazható a jármű/hajóra szerelt helyzetben
Dimenzió	≤208 mm × 220 mm × 80 mm
Súly	≤3,6 kg
Tápegység	DC18V ~ 32V
Energiafogyasztás	A csúcsteljesítmény -fogyasztás nem több, mint a600W
Energiafogyasztás	A készenléti energiafogyasztás nem több mint 160W
Hőmosási módszer	Léghűtés

PIN -meghatározás

1. táblázat: „DC28V” meghatározás
Tű.	Meghatározás
1 ~ 8	24v+
9 ~ 15	GND
2. táblázat Kommunikációs interfész
Tű. Nem	Megjegyzés meghatározása.	Jegyzet.
1	Külső trigger+	3.3 V -os differenciál
2	Külső trigger-	3.3 V -os differenciál
3	RS422 RX+	Soros kikötői kommunikáció
4	RS422 RX-
5	RS422 TX+
6	RS422 TX-
7	GND	Jel GND
8	Külső szinkronizálás+	3.3 V -os differenciál
9	Külső szinkronizálás-	3.3 V -os differenciál
10	NC
