15km 1570nm OPO lézeres távolságmérő modul

A Jioptics csapata által kifejlesztett STA-Z1520X hosszú hatótávolságú lézeres távolságmérő modul egy szembiztos, 1570 nm-es OPO lézeregységet alkalmaz. Kiváló atmoszférikus penetrációval, alacsony érzékenységgel rendelkezik a napfény, por és egyéb környezeti fényforrások által okozott interferenciára, és összetett éghajlati viszonyok között is képes ultra nagy távolságból történő mérésre, nagy fedőképességgel, ami megnehezíti az észlelést. Hatótávolság: 15000m (2,3x2,3m NATO-cél), 20000m (maximális hatótávolság) Hatótávolság ± 2m Mérési pontosság ≥ 98% Súly ≤ 1,2 kg

Kérdés küldése

termékleírás

Alkalmazási mező

＞0,8 mrad

Pontossági arány

Partvédelem

Anti drón távolságmérés

Biztonsági serpenyő dönthető és egyéb rendszerek integrálása

Termékteljesítmény-index a Z1520X Eye-safe LRF modulhoz

Tétel	Műszaki paraméter	Oktatás
Modell	STA-Z1520X
Működési hullámhossz	1570 nm
Impulzus szélesség	15ns ± 5ns
A szem biztonsága	1. osztály (IEC 60825-1)
Fogadási rekesz	Φ60 mm
Emissziós nyílás	Φ30 mm
Határozási képesség	200m-15km
Hatótávolság	≥25000 m	Max hatótávolság
	≥20000m	Nagy célpont, Reflexiós képesség: 0,6, megfigyelői látótávolság 25 km
	≥15000 m	NATO célpont
	≥9000 m	Élő cél
	≥5000 m	DJI Phantom 4 UAV célpont
Mini Range	200 m
Több célpont észlelése	Akár 3 célpont
Határozási pontosság	±2m	RMS
Tartós frekvencia	1-10Hz állítható
Pontossági arány	≥98%
Vakriasztási gyakoriság	1%
Eltérési szög	≤0,7 mrad
Kommunikációs interfész	RS422	Adatátviteli sebesség 115 200 bps
Feszültség	DC 18-30V
Energiafogyasztás	Készenléti állapot ≤20W	Energiafogyasztás
	Csúcs≤150W
	Átlagos ≤70W
Előmelegítési idő	≤ 1 perc	Szobahőmérsékleten
Üzemi hőmérséklet	-40℃～+65℃
Tárolási hőmérséklet	-55℃～+70℃
Hűtési módszer	Léghűtés
Méret	≤181mm × 67mm × 115mm
Súly	≤1,2 kg
Fő funkció	Első és utolsó céltávolság; Többcélú tartomány; Távolság szelektivitás;
Több funkció	a) Önellenőrző funkcióval felszerelt;b) Céltávolság mérés;c) Szoftver- és paraméterfrissítések támogatása kommunikációs interfészeken keresztül.

Megjegyzések:

1) NATO célpont mérete 2,3 m × 2,3 m, humanoid célpont mérete 0,5 m × 1,7 m, pilóta nélküli repülőgép célmérete 0,3 m × 0,3 m, fényvisszaverő képesség 30%; Láthatóság ≥ 25 km, tipikus célfényvisszaverő képesség 80%.

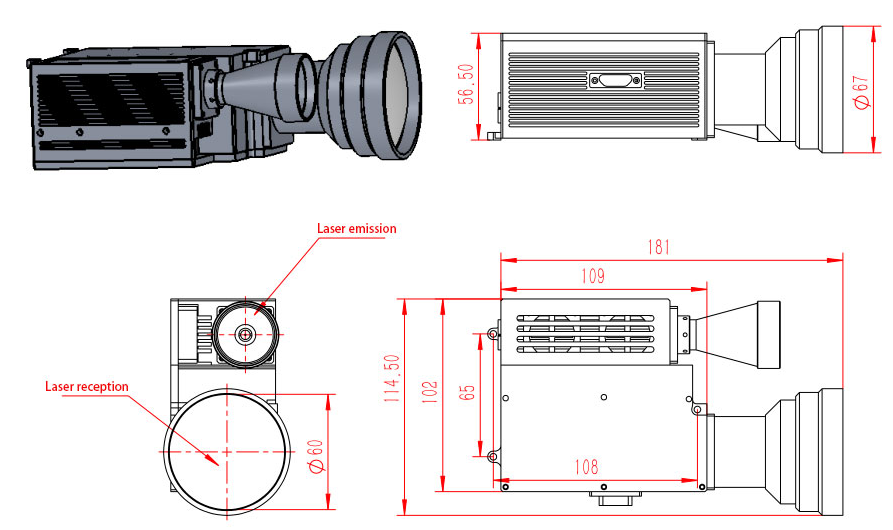

Mechanikai szerkezet

Megjegyzés: A termék mérete a követelményeknek megfelelően testreszabható.

Interfész meghatározása

Y50X-12119TKZ csatlakozó interfész meghatározása:

PIN kód	Meghatározás
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Külső szinkron bemenet+
15	Külső szinkron bemenet
8	Case Ground
3, 11	Tápkapcsoló terminál
14, 16, 17, 18, 19	/
