15 km távolságmérő modul

15 km távolságmérő modul

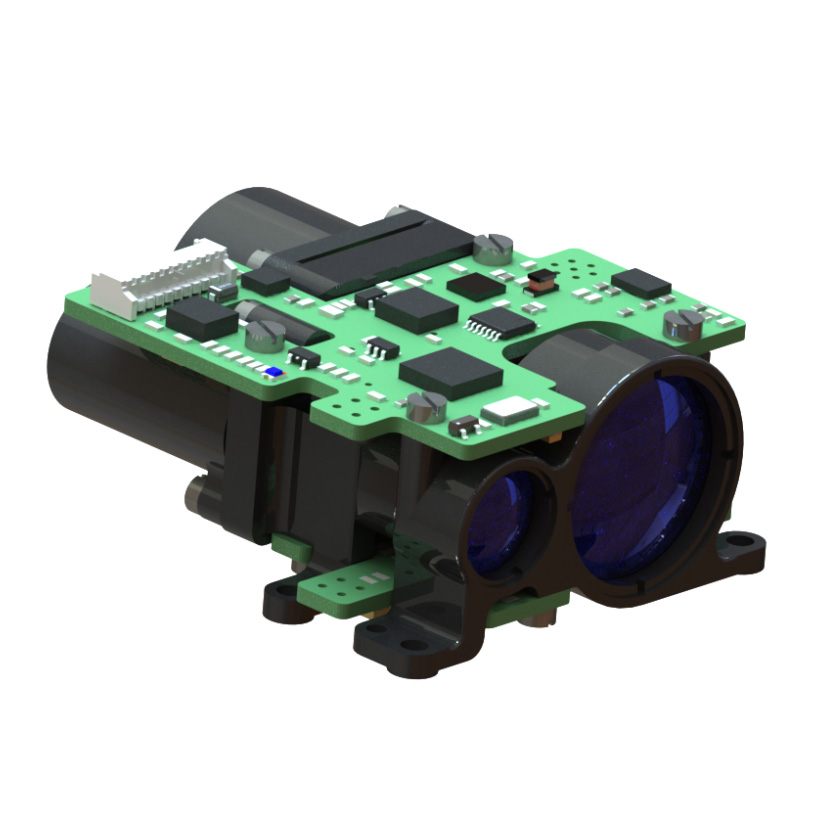

Az M0815X lézeres távolságmérő modul egy katonai impulzus lézeres távolságmérő, amelyet olyan alkalmazásokhoz terveztek, mint a repülőgépek, pilóta nélküli légi járművek, harckocsik és légi fegyverek. Kis mérete, könnyű súlya, alacsony energiafogyasztása, stabil teljesítménye, hosszú mérési távolsága és hosszú élettartama, az emberi szem biztonsága és egyéb előnyei vannak, a JIOPTICS® fontos műszaki berendezés a termék célzási pontosságának javítására. Üdvözöljük, hogy vásároljon tőlünk 15 km-es távolságmérő modult.

Hatótávolság: a láthatóság nem kevesebb, mint 10 km általános látási viszonyok között, a diffúz reflexió 0,3 járműveknél (2,3 mX2,3 m cél), hatótávolság ⥠8000 m; A láthatóság nem kevesebb, mint 20 km általános látási viszonyok között, járművek esetében (2,3 mX2,3 m cél), 0,3 diffúz reflexiós cél, hatótávolság ⥠15000 m;

Modell:M0815X

Kérdés küldése    PDF letöltése

termékleírás

JIOPTIKA

Tétel
műszaki paraméter
Utasítás
Működési hullámhossz
1535±5nm
Határozási képesség
50-15 km
Hatótávolság
50m-8km
2,3 m × 2,3 m járműcél, 0,3 diffúz reflexió, láthatóság â¥10 km;
50m-15km
Energiaintenzitás ⥠20km, 0,3 nagy fényvisszaverési cél;
Határozási pontosság
±2m
3δ
Tartós frekvencia
1-10Hz állítható

Pontossági arány
¥98%

Eltérési szög
0,5 mrad

Fogadó kaliber
40 mm

Kommunikációs interfész
RS422

Feszültség
DC18~32V

Üzemi energiafogyasztás
1,2 W (@ 1 Hz)
Normál hőmérsékleti teszt

0,5 W
Normál hőmérsékleti teszt
Méret
79 mm × 66 mm × 46 mm

Súly
120 g


Szerkezet telepítési felület



Külső interfész

Csatlakozó modell: MDC1-15SW1
Pinkód
Meghatározás
Funkció
Megjegyzés
1
VEE
táp bemenet pozitív
DC9-36V
2
GND
táp bemeneti földelés

3
RS422_T/R
RS485 / RS422

4
RS422_T/R-
RS485 / RS422

5
RS422_RXD-
RS422 vétel negatív

6
RS422_RXD
RS422 fogad pozitív

7
RS232-TX
RS232 küldés

8
RS232-RX
RS232 átveszi az irányítást

9
TTL-TX
TTL küldés
3,3V
10
TTL-RX
TTL veszi át
3,3V
11
GND
kommunikáció helye

12
NC
Váltakozó

13
NC
Váltakozó

14
NC
Váltakozó

15
NC
Váltakozó


Környezeti alkalmazkodóképesség

a) üzemi hőmérséklet ï¼-40âï½ 60âã
b) Tárolási hőmérséklet: -45 °C / 70 °C
C) Véletlenszerű rezgés: 15½2000Hz, 3 irány. A konkrét vizsgálati feltételeket a táblázat tartalmazza

1. táblázat Véletlenszerű rezgésvizsgálati feltételek

Sorozatszám
Frekvencia tartomány (Hz)
Gyorsulási spektrális sűrűség (g2/Hz)
Rezgési idő (perc)
1
15ï½190
0.01
Rezgés minden irányban 15 perc
2
190½210
0.1
3
210½380
0.01
4
380½420
0.025
5
420ï½2000
0.01

OEM/ODM modulok és egyedi megoldások

Az M0815X olyan rendszerintegrátorok számára készült, akik kényelmes, nagy teljesítményű és kompakt lézeres mérési megoldást keresnek. Megbízható teljesítményt nyújt az alkalmazások széles körében.

Nagyon kicsi, ultrakönnyű, alacsony fogyasztású és nagy távolságon is mérhető. Alkalmas kézi eszközökhöz (hőképalkotás), fegyverrögzítő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelőkészletekhez, valamint pilóta nélküli légi járművekhez vagy UGV-khoz.

A távolsági képesség számítása

(1) Célok és feltételek
Láthatóság: 10 km
Páratartalom 80%
2,3m × 2,3m méretű járművekhez
Reflexiósság = 0,3
Hatótávolság: 8 km
(2) Elemzés és ellenőrzés
A távolsági képességet befolyásoló fő paraméterek a lézerek csúcsteljesítménye, a divergencia szöge, az adó- és vételi áteresztőképesség, a lézer hullámhossza stb.
Ehhez a lézeres távolságmérőhöz a lézerek 50 kW-os csúcsteljesítménye, 0,3 mrad divergencia szöge, 1535 nm hullámhossz, 90 ¥ adási áteresztőképesség, 80 ¥ vételi áteresztőképesség és 40 mm vételi képesség szükséges.
Ez egy lézeres távolságmérő kis célokra, a távolsági képesség a következő képlettel számítható ki. Hatalmas képlet kis célpontokhozï¼



: Érzékelhető optikai teljesítmény
: A lézeres távolságmérő átviteli teljesítménye (50kw)
: Átviteli áteresztőképesség (0,9)
: vételi áteresztőképesség (0,8)
: Optikai vételi terület (40 mm-es vétel
: A célpontok hatékony tükrözési területe (5,29 ã¡)
: Cél fényvisszaverő képesség (0,3)
: Légköri csillapítási együttható (0,16)
: Láthatóság (a tesztelési körülményektől függően)
: Távolság a céloktól
Mindaddig, amíg a céltárgyak által visszavert érzékelhető optikai teljesítmény nagyobb, mint a minimális érzékelhető teljesítmény, a lézeres távolságmérő képes távolságot mérni a célponttól. Az 1535 nm hullámhosszú lézeres távolságmérő esetében az APD minimális érzékelhető teljesítménye (M.D.S) általában 5 × 10-9 W.
10 km-es látási viszonyok mellett, 10 km-es céltávolság mellett a minimális érzékelhető teljesítmény alacsonyabb, mint az APD M.D.S (5×10-9W), ezért 8 km-es látási viszonyok mellett a lézeres távolságmérő 2,3m×2,3m távolságra képes. 9-10 km-ig céloz (lehet közel vagy 10 km-nél kevesebb).
