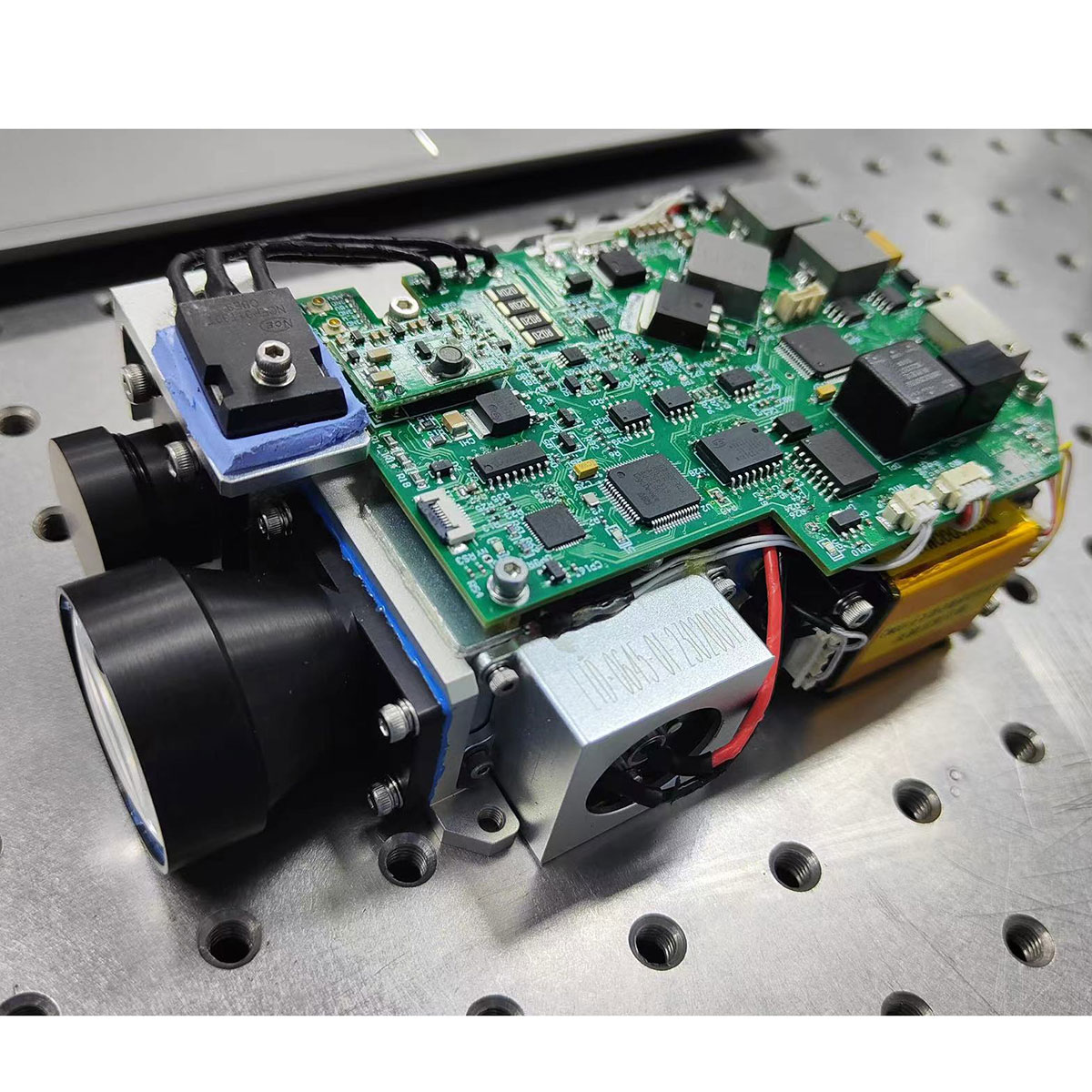

160MJ 1064NM lézercéljelző

Az STA-1064160M közepes lézerfotométer (a továbbiakban: lézerfotométer) egy precíziós fotoelektromos termék, amely a lézert egy adott célra továbbítja, és kiszámítja a távolsági információkat a lézer repülési idő szerint. A 160MJ 1064NM lézeres célmegjelenítő a kiemelkedő teljesítmény és az egyszerű működés jellemzői.

Modell:JIO-1064160M

Kérdés küldése

termékleírás

ÁTTEKINTÉS

Az LDR1064-160 lézeres képalkotó lézerkibocsátó egységből, lézerfogadó és vontató egységből, lézer-vezetési forrásból és vezérlőelemből és kommunikációs egységből áll.

Fő funkció

Lézertartományfunkció;
Lézer besugárzási funkció;
Fotoelektromos izolációs jel triggerrel rendelkezik;
Legyen külső trigger funkciója.

160MJ 1064NM Lézeres célmegjelenítő műszaki előírások

Fő mutatók
Működő hullámhossz	1064nm
Lézeres besugárzási energia	85mj és 160mj két fogaskerék váltható
Könnyű késleltetés	304µs ± 1µs
Lézernyaláb -diszperziós szög	≤0,2mrád
Besugárzási gyakoriság	8 ~ 21Hz
Távolság	10 Hz -es
Lézerimpulzus szélessége	10ns ~ 15ns
Erőstabilitás	≤ ± 8%
Hatótávolság	0,2 m ~ 20 km (célméret 10 m x10 m x8 m, láthatóság 30 km)
Megnövekedési hiba	legfeljebb 5 méter
Célkiválasztás	Első/második/vég
Pontos mérési sebesség	≥ 98%
Indítási idő	1 perc (opcionális)
Munkaidő (javasolt)	Tartó üzemmód		A lézer folyamatosan 5 percig működik, pihenjen 4 percig, 10 egymást követő ciklusra
	Besugárzási mód		Besugárzási idő 120 -es évek, pihenés 60 -as, folyamatos 5 ciklus
Teljes súlyú súly	<3,3 kg
HŐMÉRSÉKLET
Üzemi hőmérséklet	-40 ℃ ~ +55 ℃
Tárolási hőmérséklet	-40 ℃ ~ +70 ℃
Nedves hő
Relatív páratartalom	Relatív páratartalom
Hőmérséklet	+25 ° C ± 2 ° C
Tárolási idő	72H
REZGÉS
Rezgési spektrum alak (GRMS = 6,06)	20Hz - 80 Hz			+3DB/OCT
	80Hz - 350Hz			G2/0,04 Hz
	350 Hz -től 2000Hz -ig			-3DB/OCT
Rezgési irány és idő	Legalább 10 percig egy irányba rezegni
Ellenőrző pont	A termék maximális merevsége közelében a lámpatest vagy a rázóasztal felületén kell kiválasztani, a nagy berendezések többpontos átlagvezérlést használhatnak
Megfigyelési pont	A megfigyelési pontot a vizsgált termék kulcsrészében kell kiválasztani, hogy a gyökér átlagos négyzetgyorsítási válasz ne haladja meg a megengedett maximális kialakítást (GRMS = 6,06)
Telepítési követelmények	A minta mereven csatlakozik a rázóasztalhoz, és a lengéscsillapítóval rendelkező terméknek el kell távolítania a lengéscsillapítót a teszthez
Teljesítmény -ellenőrzés	Teljesítmény-teszt a rezgés során, az összes teljesítménymutatónak meg kell felelnie a tervezési dokumentumban megadott műszaki követelményeknek. A meghibásodás esetén a javítás megengedhető. Ha az elfogadási tesztet a javítás után végezzük, a spektrum értékét 0,01 g2/hz-re kell csökkenteni, GRMS = 3,03, és a mintát a 10 perces 10 perces rezgéstől való leginkább félő irányban kell rezegni.
Hőmérsékleti tartomány
Bekapcsolási teszt	-35 ± 3 ℃ ~ +52 ± 2 ℃
Hőmérsékleti sebességváltozás
Hőmérsékleti emelkedés	10 ℃/perc
Hűtés	10 ℃/perc
Ciklusidő	10-szer biztosítania kell, hogy az utolsó 2 ciklus hibátlanul, ha a hiba az elmúlt 2 ciklusban, a javítás után, 2 problémamentes ciklust kell készítenie
Ciklusidő	Az egyik ciklusidő 4h, az egyik ciklus magában foglalja a hőmérséklet emelkedését → Hőmérsékleti tartózkodás → Hűtés → Hőmérsékleti tartózkodás → Hőmérséklet -emelkedés
Magas és alacsony hőmérsékleti tartózkodási idő	A tartózkodási idő a minta hőkapacitásától függ. A termék termikus vagy hideg permeabilitásának elve alapján a minta belső hőmérsékletét 5 percig tartják a stabilitás elérése után
A vizsgált termék követelményei	Általános hőmérsékleti ciklus -tesztnek az egész géppel a lehető legrosszabbnak kell lennie a fedél kinyitásához
Ellenőrizze és javítsa meg	Teljesítményteszt -berendezés, minden hőmérsékleti ciklusban, a teszt után annak megerősítésére, hogy a berendezés hibás, elvégezheti a következő hőmérsékleti ciklust
Átitatási követelmények	Az átitatást az egész berendezéssel végzik
Sportautó
Sportautó	A sportautók az egész eszközzel mennek
	Ha a termék nem végez közúti szállítási tesztet, használhatja a szimulációs szállítási táblázatot a beltéri szállítási szimulációs teszthez, azaz a szinuszos ciklikus rezgésvizsgálat a termék azonosításához
	The requirements of the simulated transport table test are as follows
Tesztfeltételek	Frekvencia	5Hz ~ 200Hz
	Amplitúdó	5Hz ~ 7Hz
	Amplitúdó 12 mm ~ 8 mm
	7Hz ~ 200Hz egyenlő gyorsulás 1,5 g
	A rezgési teszt feltétele megengedett eltérés megegyezik a szélessávú véletlenszerű rezgési teszttel
	Irány	függőleges tengely iránya és oldala
	Tájolás	függőleges és a tengely felé oldalirányban
	Ciklusidő	Log-Scan 5Hz ~ 200Hz ~ 5Hz, ciklusonként 12 perc; Ha a minta rezonanciafrekvenciáját 5Hz alatt kell mérni, a tesztfrekvencia 2Hz-re meghosszabbítható, 2 Hz ~ 200Hz-es szkennelési időnek 15 percnek kell lennie.
	A szállítási teszt után ellenőrizze, hogy van -e sérülés, és a szerkezeti meglazító jelenségnek, a műszaki index ellenőrzésének elvégzéséhez, meg kell felelnie a tervezési követelményeknek.
Kulcsfontosságú teljesítménymutatók
Áramellátás és energiafogyasztás	Áramellátási tartomány				20v ~ 33 V, DC
	Energiafogyasztás				A csúcsteljesítmény nem haladja meg a 400W -ot, a készenléti teljesítmény nem haladja meg a 60W -ot (határhőmérséklet). 1.5.2 Megbízhatóság
Megbízhatóság	Az MTBF nem kevesebb, mint 4000h
Biztonság	Állítson be egy figyelmeztető eszközt a lézer működéséhez
	A lézeradó kilépését nyilvánvaló figyelmeztető táblákkal látják el
	A berendezés jól megalapozott
Karbantarthatóság	Az összes főbb funkcionális alkatrészt és berendezést hibás jelzéssel és normál működőképes jelzéssel állítják be
	Az MTTR átlagos javítási idő nem haladja meg a 20 percet
Elektromágneses kompatibilitási követelmények	A rendszerindítási üzemeltetési folyamat során a berendezés kompatibilis lehet a rendszer más berendezéseivel, a normál munkával

Mechanikus interfész

Elektromos felület

5.1 Kommunikációs csatlakozó (aljzat modell J30J-15ZKP, Butt Plug modell J30J-15TJ) PIN-meghatározás

Csapszám	Meghatározás	Tartalom	Jel típusú jel	Megjegyzés
1	TX+	RS422 Pozitív küldése (helyi)	Kibocsátás	Object Host számítógép
2	TX -	RS422 negatív küldése (helyi)	Kibocsátás	Object Host számítógép
3	Rx+	Az RS422 pozitív (helyi) kap	Bemenet	Objektum felső számítógép
4	RX -	Az RS422 negatív (helyi) kap	Bemenet	Objektum felső számítógép
5	GND	Földi RS422	Jelzőhely	Objektum felső számítógép
6				A gyártó hibakeresési különlegessége
7				A gyártó hibakeresési különlegessége
8				A gyártó hibakeresési különlegessége
9				A gyártó hibakeresési különlegessége
10				A gyártó hibakeresési különlegessége
11				A gyártó hibakeresési különlegessége
12				A gyártó hibakeresési különlegessége
13				A gyártó hibakeresési különlegessége
14		Külső időrendszer +	Bemenet	RS422 differenciál
15		Külső időtartam -	Bemenet	RS422 differenciál
