160MJ lézeres célmegjelenítő (Ltd) WIHT LRF

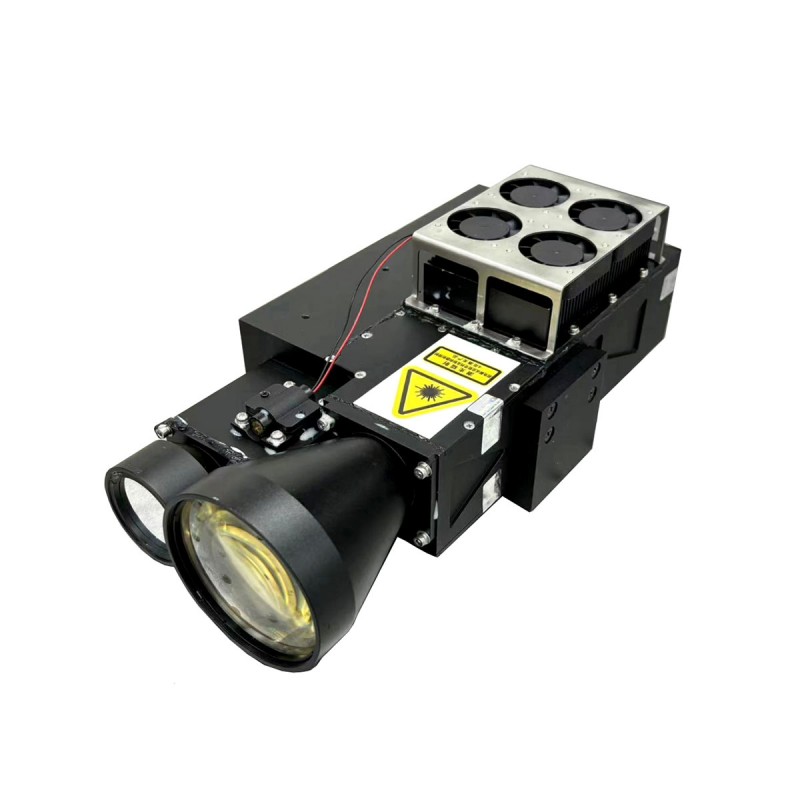

Az STA-Z160M egy katonai 160MJ lézeres célmegjelenítő, amely döntő szerepet játszik a precíziós célzási rendszerekben, amelyek képesek pontos útmutatást nyújtani az intelligens lőszerek számára. Egy fejlett optikai rendszeren keresztül egy lézernyalábot jelöl, biztosítva, hogy a precíziós vezérelt fegyverek rendkívül nagy pontossággal és hatékonysággal megsemmisítsék a célt.

Kérdés küldése

termékleírás

A lézeres célmegjelenítő ez a modellje elfogadja az integrált kialakítást, a rendszer egy lézerfény forrásból és illesztőprogramból, egy távolságmérési modulból, egy megfigyelő rendszerből és egy vezérlőmodulból áll.

Fő funkció

Lézertartományfunkció;
Lézer besugárzási funkció;
fotoelektromos izolációs jel trigger;
szétszerelt célzó gerenda;
külső trigger funkció;

Fő műszaki mutatók

Működő hullámhossz	1064nm ± 1nm
Lézeres besugárzási energia	Mind a 85mj, mind a 160MJ váltható
Könnyű késleltetés	304µs ± 1µs
Lézernyaláb -diszperziós szög	≤0,2mrád
Besugárzási gyakoriság	8 ~ 21Hz
Távolság	10 Hz -es
Lézerimpulzus szélessége	10ns ~ 15ns
Erőstabilitás	≤ ± 8%
Hatótávolság	0,2 m ~ 30 km (célméret 10 m 10 m 8 m, láthatóság 30 km)
Megnövekedési hiba	kevesebb vagy egyenlő 5 méter
Célkiválasztás	Első/második/vég
Pontos mérési sebesség	98%
Indítási idő	＜ 1 perc （normál hőmérsékleten）
Munkaidő	Tartó üzemmód	Folyamatosan 5 percig dolgozik, pihenjen 4 percig, folytonos 5 ciklus （（alacsony/normál hőmérsékleten folyamatosan 5 percig dolgozik, pihenjen 4 percig, folyamatos 2ciklusok （magas hőmérsékleten és 85 mj -os kimenetenként folyamatosan 2 percig, pihenjen 4 percig, folyamatos 2ciklusok （magas hőmérsékleten és 160 mjs kimenetelű kimeneten） qon） -tól.
	Besugárzási mód	irradiation time 90s, rest 60s, continuous 5 cycles （at low/normal temperature and 85mj output）irradiation time 60s, rest 60s, continuous 5 cycles （at low/normal temperature and 160mj output）irradiation time 90s, rest 60s, continuous1 cycles （at high temperature and 85mj output）irradiation time 60s, rest 60s, continuous 1 cycles （at high temperature and 160mj output）
Teljes súlyú súly	≤ 3,3 kg

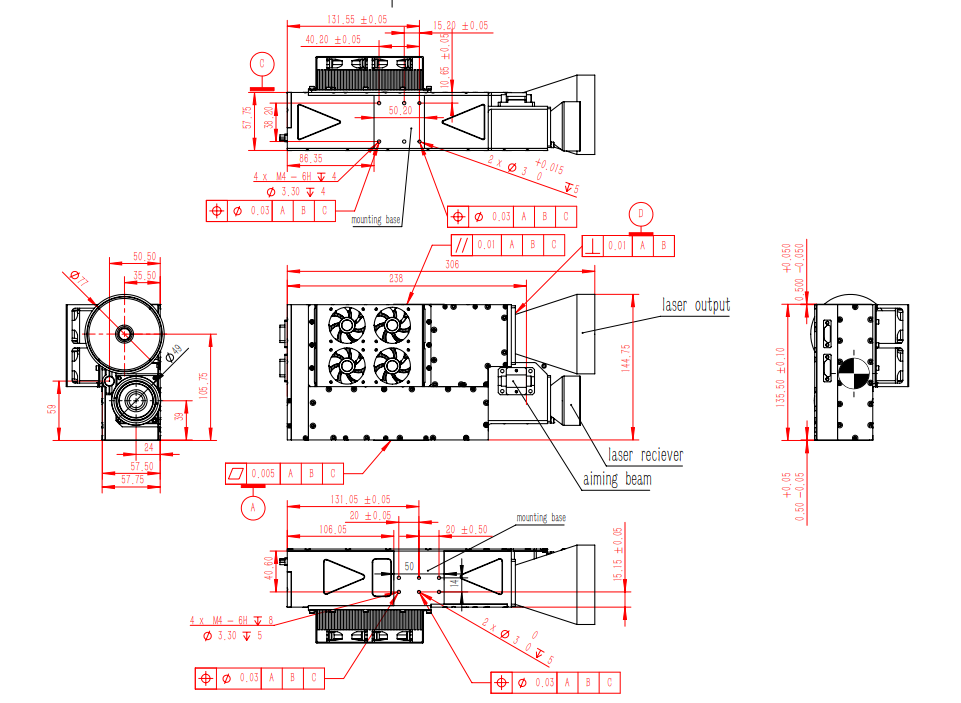

A teljes készlet kötete

Elektromos interfész

Kommunikációs csatlakozó (aljzat modell J30J-15ZKP, Butt Plug modell J30J-15TJ) PIN-meghatározás

Csap	Meghatározás	Tartalom	Jel típusú jel	Megjegyzés
1	TX+	RS422 Pozitív küldése (helyi)	Kibocsátás	Object Host számítógép
2	TX -	RS422 negatív küldése (helyi)	Kibocsátás	Object Host számítógép
3	Rx+	Az RS422 pozitív (helyi) kap	Bemenet	Objektum felső számítógép
4	RX -	Az RS422 negatív (helyi) kap	Bemenet	Objektum felső számítógép
5	GND	Földi RS422	Jelzőhely	Objektum felső számítógép
6				A gyártó hibakeresési különlegessége
7				A gyártó hibakeresési különlegessége
8				A gyártó hibakeresési különlegessége
9				A gyártó hibakeresési különlegessége
10				A gyártó hibakeresési különlegessége
11				A gyártó hibakeresési különlegessége
12				A gyártó hibakeresési különlegessége
13				A gyártó hibakeresési különlegessége
14		Külső időrendszer +	Bemenet	RS422 differenciál
15		Külső időrendszer -	Bemenet	RS422 differenciál

Teljesítménycsatlakozó (dugó típusú J30J02P020P000S0P120, dugó típus J30J02P020S000S0L000) PIN -meghatározás

Csapszám	Meghatározás	Megjegyzés
A, B	24 V -os	A huzal színe piros
C, D	GND	A huzal színe fekete

Kulcsfontosságú teljesítménymutatók

Áramellátás és energiafogyasztás	Áramellátási tartomány	20v ~ 33 V, DC
	Energiafogyasztás	A csúcsteljesítmény nem haladja meg a 260W -ot, a készenléti teljesítmény nem haladja meg a 60W -ot (normál hőmérséklet)
Megbízhatóság	Az MTBF nem kevesebb, mint 4000h (az összes tüzelési idő nagyobb, mint 3 millió)
Biztonság	Állítson be egy figyelmeztető eszközt a lézer működéséhez
	A lézeradó kilépését nyilvánvaló figyelmeztető táblákkal látják el
	A berendezés jól megalapozott
Karbantarthatóság	Az összes főbb funkcionális alkatrésznek és berendezésnek mind a normál működéshez szükséges hibajelző és mutató van
	Az MTTR átlagos javítási idő nem haladja meg a 20 percet
Elektromágneses kompatibilitási követelmények	A rendszerindítási folyamat során a berendezés kompatibilis lehet a rendszer más berendezéseivel és normálisan működjön

Környezeti alkalmazkodóképességi követelmények

Hőmérséklet	Üzemi hőmérséklet		-40 ℃ ~ +60 ℃
	Tárolási hőmérséklet		-40 ℃ ~ +70 ℃
Nedves hő	Relatív páratartalom		95% ± 3%
	Hőmérséklet		+25 ° C ± 2 ° C
	Tárolási idő		72H
Rezgés	Rezgési spektrum alak (GRMS = 6,06)		20Hz - 80 Hz			+3DB/OCT
			80Hz - 350Hz			G2/0,04 Hz
			350 Hz -től 2000Hz -ig			-3DB/OCT
	Rezgési irány és idő		legalább 10 percig két irányba rezegni
	Ellenőrző pont		A termék maximális merevsége közelében a lámpatest vagy a rázóasztal felületén kell kiválasztani, a nagy berendezések többpontos átlagvezérlést használhatnak
	Megfigyelési pont		A megfigyelési pontot a vizsgált termék kulcsrészében kell kiválasztani, hogy a gyökér átlagos négyzetgyorsítási válasz ne haladja meg a megengedett maximális kialakítást (GRMS = 6,06)
	Telepítési követelmények		A mintát szilárdan rögzítik a rázóasztalhoz, és a lengéscsillapítókkal felszerelt termékekhez a lengéscsillapítókat a tesztelés előtt el kell távolítani
	Teljesítmény -ellenőrzés		A beáramló berendezéssel történő rezgésvizsgálat során minden teljesítménymutatónak meg kell felelnie a tervezési dokumentumban megadott műszaki követelményeknek. Hiba esetén a javítás megengedett. A javítás után a spektrális értéket 0,01g²/Hz -re kell csökkenteni, GRMS = 3,03, és a mintát az elfogadási teszt során 10 percig a rezgésre leginkább hajlamos rezgésnek kell alávetni.
Hőmérsékleti ciklus	Hőmérsékleti tartomány		Bekapcsolási teszt		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Hőmérsékleti sebességváltozás		Hőmérsékleti emelkedés		10 ℃/perc
			Hűtés		10 ℃/perc
	Ciklusidő		Tíz ciklust kell befejezni, biztosítva, hogy az utolsó 2 ciklus hibák nélkül legyen. Ha az elmúlt 2 ciklus során hiba fordul elő, a javítás után további 2 hibamentes ciklusra van szükség.
	Ciklusidő		Az egyik ciklusidő 4h, az egyik ciklus magában foglalja a hőmérséklet emelkedését → Hőmérsékleti tartózkodás → Hűtés → Hőmérsékleti tartózkodás → Hőmérséklet -emelkedés
	Magas és alacsony hőmérsékleti tartózkodási idő		A tartózkodási idő a minta hőkapacitásától függ. A termék termikus vagy hideg permeabilitásának elve alapján a minta belső hőmérsékletét 5 percig tartják a stabilitás elérése után
	A vizsgált termék követelményei		Általános hőmérsékleti ciklus -tesztnek az egész géppel a lehető legrosszabbnak kell lennie a fedél kinyitásához
	Ellenőrizze és javítsa meg		A teljesítményteszt -berendezésben minden hőmérsékleti ciklus -teszt után meg kell erősíteni, hogy a berendezés hibától mentes -e, mielőtt a következő hőmérsékleti ciklusra lépne
Átitatási követelmények	Az átitatást az egész berendezéssel végzik
szállítási követelmények	A felszerelést egész járműként kell szállítani
	Ha a termék nem ment át közúti szállítási tesztet, akkor egy beltéri szállítási szimulációs tesztet végezhet egy szimulációs szállítási táblázat segítségével. Ez a teszt magában foglalja a szinuszos ciklikus rezgésvizsgálat elvégzését a termék teljesítményének felmérésére
	A szimulált szállítási táblázat teszt követelményei a következők
	Tesztfeltételek	Frekvencia		5Hz ~ 200Hz
		Amplitúdó		5Hz ~ 7Hz
		Amplitúdó 12 mm ~ 8 mm
		7Hz ~ 200Hz egyenlő gyorsulás 1,5 g
		A rezgési teszt feltétele megengedett eltérés megegyezik a szélessávú véletlenszerű rezgési teszttel
	Irány	függőleges tengely iránya és oldala; tájolás: függőleges és oldalirányú a tengelyhez
	Ciklusidő	Log-Scan 5Hz ~ 200Hz ~ 5Hz, ciklusonként 12 perc; Ha a minta rezonanciafrekvenciáját 5Hz alatt kell mérni, a tesztfrekvencia 2Hz-re meghosszabbítható, 2 Hz ~ 200Hz-es szkennelési időnek 15 percnek kell lennie.
	A szállítási teszt után ellenőrizze, hogy vannak -e a sérülések vagy a szerkezeti lazítás jeleit, és végezzen ellenőrzést a műszaki mutatóknak annak biztosítása érdekében, hogy megfeleljenek a tervezési követelményeknek
