Termékek > Vezeték nélküli videoátviteli kapcsolat > 20 km-es Drone videó átviteli link mesh hálózat

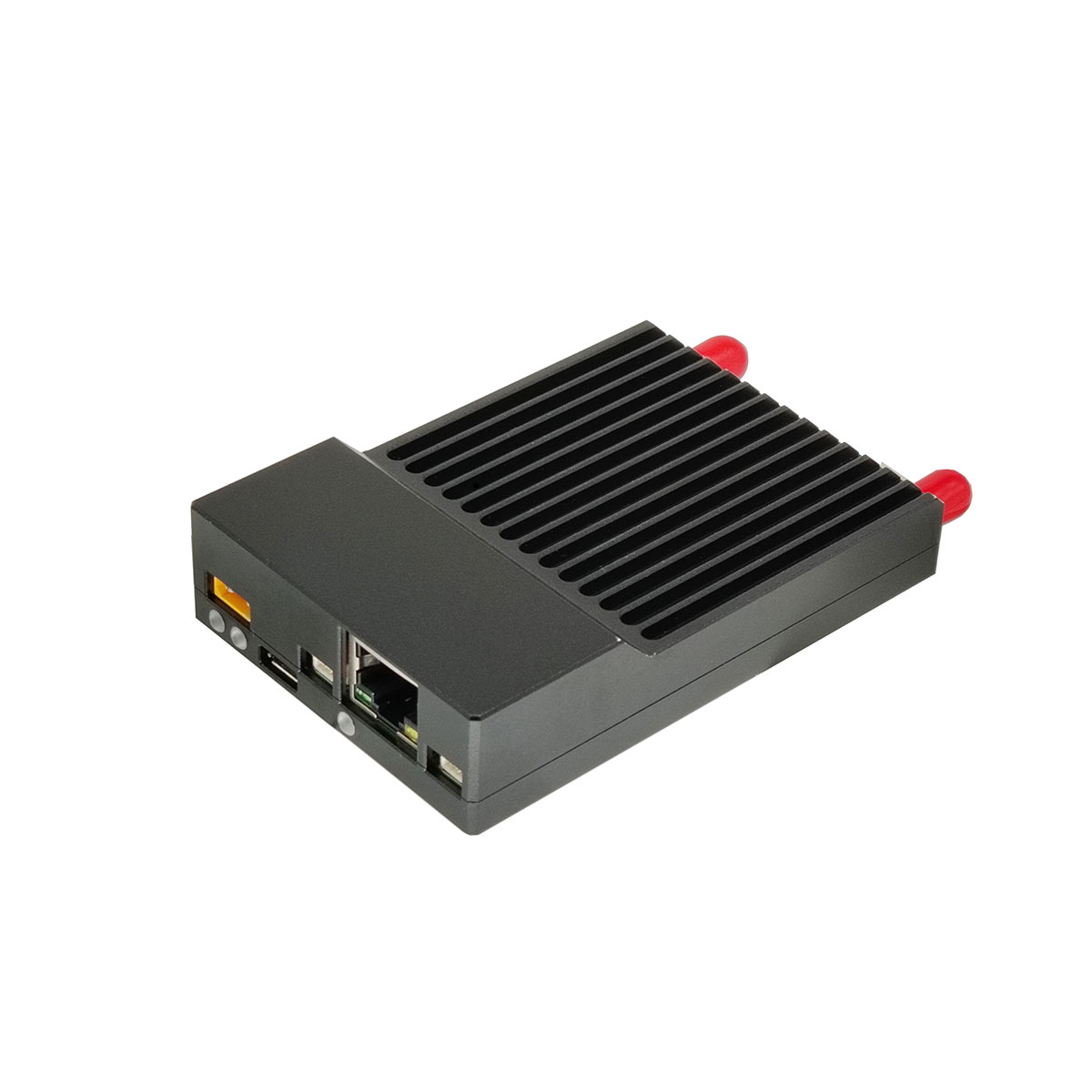

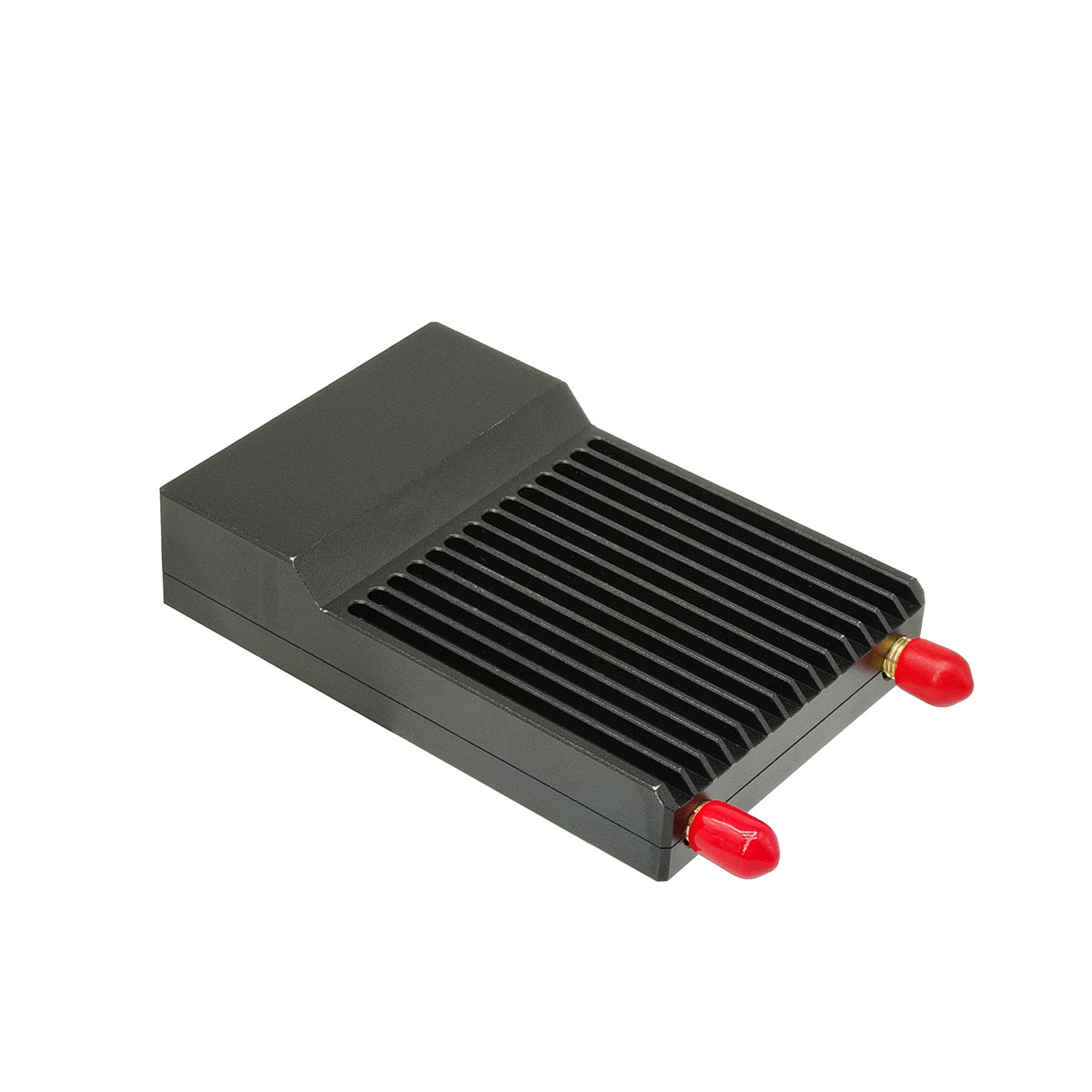

20 km-es Drone videó átviteli link mesh hálózat
A T-sorozatú termék egy szélessávú digitális vezeték nélküli átviteli rendszer, amelyet pilóta nélküli berendezésekhez optimalizáltak. Ez a rendszer olyan technológiákat foglal magában, mint a MIMO antenna diverzitás, COFDM moduláció, TDD és továbbítási hibajavítás. Nagy átviteli megbízhatósággal, alacsony késleltetéssel rendelkezik, és különféle hálózati módokat támogat, beleértve a csillag-, lánc- és háló-hálózatot. Meg tudja felelni a nagy sebességű adat- és videoátviteli igényeknek különböző összetett forgatókönyvekben és változó távolságú környezetekben.
Kérdés küldése
termékleírás
Alkalmazás
Kiválóan alkalmas olyan területeken történő alkalmazásokhoz, mint az erdőtüzek megelőzése, vasúti szállítás, UAV felderítés, raj UAV adatkapcsolatok, vészmentés, elektromos vezetékek ellenőrzése, olajvezeték járőrözés, határbiztonsági és csempészetellenes műveletek, pilóta nélküli rendszerek, tengeri gazdálkodás, mobil biztonság és katonai felderítés.
Tartozékok és paraméterek
| Átviteli link | |
| Modell | STA-T20M |
| Méret | 92×62×20,5 mm) |
| Súly | 106 ±1g |
| Hálózatépítés | Támogassa a csillag alakú hálózatépítést |
| RF frekvenciasáv | 1427,9 ~ 1447,9 MHz |
| TQJ-1400AT-12 | 806-826MHz/1427,9-1447,9MHz/2401,5-2481,5MHz |
| Teljesítményszint | 25 dBm ±2 |
| Érzékenység | 10MHz (-103dBm)/5MHz (-104dBm)/3MHz (-106dBm) |
| Átviteli módszerek | egyirányú, kétirányú |
| Átviteli és vételi mód | egy adó kettős vevő |
| Működő sávszélesség | 1,4MHz/3MHz/5MHz/10MHz/20MHz |
| Maximális adatátviteli sebesség | 20Mbps (-Y típus)/100Mbps (-M típus) |
| Támogatja a hálózati csomópontok számát | Támogatja az N ≥ 2 hálózati csomópontok számát és legfeljebb 15 hozzáférési csomópontot |
| Videó átvitel | Ethernet porton keresztül kommunikál a külső terminálokkal |
| Adatátvitel | RS232 porton keresztül kommunikáljon külső terminálokkal |
| Láncépítési idő | Hidegindítás ≤ 20 s |
| Bemeneti feszültség | 12V-24V |
| Interferencia ellenes | Támogatja a sáv frekvencia ugrást |
| Levegő interfész késleltetés | átviteli késleltetés a csomóponttól a központi csomópontig<=200 ms |
| Csúcsteljesítmény fogyasztás | 150ma ± 15% energiafogyasztási érték maximális sebesség mellett |
| WEB konfiguráció | támogatja az alapvető konfigurációs/jelentési/lekérdezési funkciókat |
| Modulációs módszerek | QPSK, 16QAM, 64QAM |
| Tárolási hőmérséklet | -40 °C-+85 °C |
| Üzemi hőmérséklet | -20 °C-+75 °C |
| Héj | Alumínium ötvözet |
| Kiegészítők | |
| Termék neve | Üvegszálas antenna |
| Modell | TQJ-1400AT-7 |
| Frekvencia | 1425-1450 MHz |
| Nyereség | 7dBi |
| Állóhullám-arány | ≤ 1,3 |
| Névleges impedancia - Ω | 50 |
| Hossz | 62 cm |
| Átmérő | 1,85 cm |
| Sugárzás iránya | 360° mindenirányú |
| Felület | NK női fej/N férfi fej |
| Termék neve | Földelt antenna tapadókorongos talp |
| Frekvencia tartomány - MHz | 0-6,0 GHz |
| Tapadókorongos fix csatlakozás | N-anyafejű N-K női ülés |
| Alváz átmérője | 11 cm |
| Vezeték hossza | 46 cm |
| Termék neve | Sky végű ragasztórúd antenna |
| Hossz | 23,5 cm |
| Frekvencia | 1425-1450 MHz |
| Nyereség | 2dBi |
| Állóhullám-arány | ≤ 1,3 |
| Névleges impedancia - Ω | 50 |
| *Egyéb opcionális tartozékok* | |
| Termék neve | RG58 adapterkábel |
| Vonal hossza | 20 cm |
| Alkalmazható frekvenciasáv | 6000 MHz |
| Huzal | RG58 huzal 5 mm külső átmérővel |
| Interfész modell | SMA apafej belső tű/N apafej |
| Csillapítás | 0,15 db/m |
| Ellenállás | 50 Ω |
| Termék neve | Üvegszálas antenna rögzítő készlet |
| Fix lemez: | Hossz: 8 cm Szélesség: 6 cm Lyuk átmérő: 0,9 cm A furatok közepe közötti távolság: 60,5 cm |
| U alakú alkatrész: | Teljes hossz: 8,3 cm Csavar hossza: 4,8 cm Szélesség: 6 cm Anya: M8 Repesz: M8 Tömítés: M8 |
| Termék neve | 1,25 méteres üvegszálas mindenirányú antenna |
| Modell | TQJ-1400AT-11 |
| Frekvencia | 1425-1450 MHz |
| Nyereség | 11dBi |
| Állóhullám-arány | ≤ 1,3 |
| Névleges impedancia - Ω | 50 |
| Hossz | 1250 mm |
| Átmérő | 20 mm |
| Sugárzás iránya | 360° mindenirányú |
| Felület | NK női fej |
| Termék neve | 1,5 méteres üvegszálas mindenirányú antenna |
| Modell | TQJ-1400AT-12 |
| Frekvencia | 1425-1450 MHz |
| Nyereség | 12dBi |
| Állóhullám-arány | ≤ 1,3 |
| Névleges impedancia - Ω | 50 |
| Hossz | 1500 mm |
| Átmérő | 20 mm |
| Sugárzás iránya | 360° mindenirányú |
| Felület | NK női fej |
| Termék neve | 1,8 méteres üvegszálas mindenirányú antenna |
| Modell | TQJ-1400G-14 |
| Frekvencia | 1425-1450 MHz |
| Nyereség | 14dBi |
| Állóhullám-arány | ≤ 1,3 |
| Névleges impedancia - Ω | 50 |
| Hossz | 1800 mm |
| Átmérő | 44mm@max |
| Sugárzás iránya | 360° mindenirányú |
| Felület | SMA-N férfi fej |

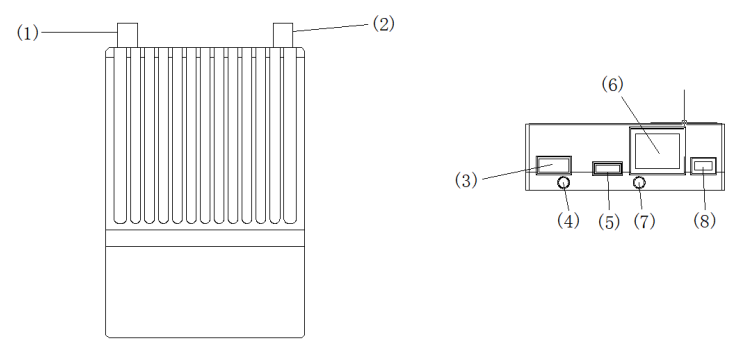

Interfész meghatározása
| Sorozatszám | Funkció |
| 1 | SMA vevőantenna interfész |
| 2 | SMA adó-vevő antenna interfész |
| 3 | Képadatátviteli teljesítmény bemenet (12V-24V XT30-2P anyafej) |
| 4 | Bekapcsolásjelző lámpa |
| 5 | Micro USB firmware frissítési port |
| 6 | RJ45 Ethernet port |
| 7 | Hálózati port adatjelző lámpa |
| 8 | Soros port interfész (TTL 3.3V) |

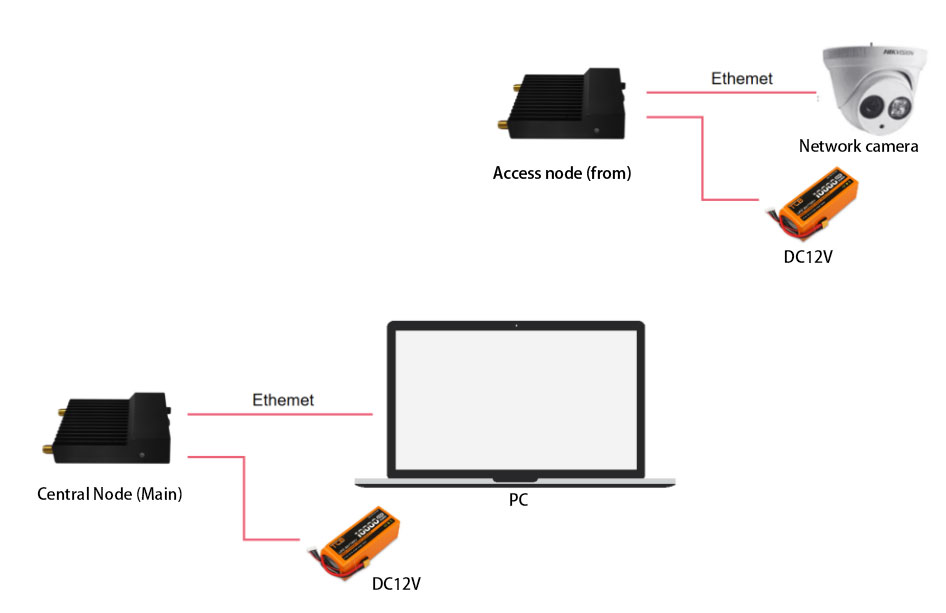

Csatlakozási diagram

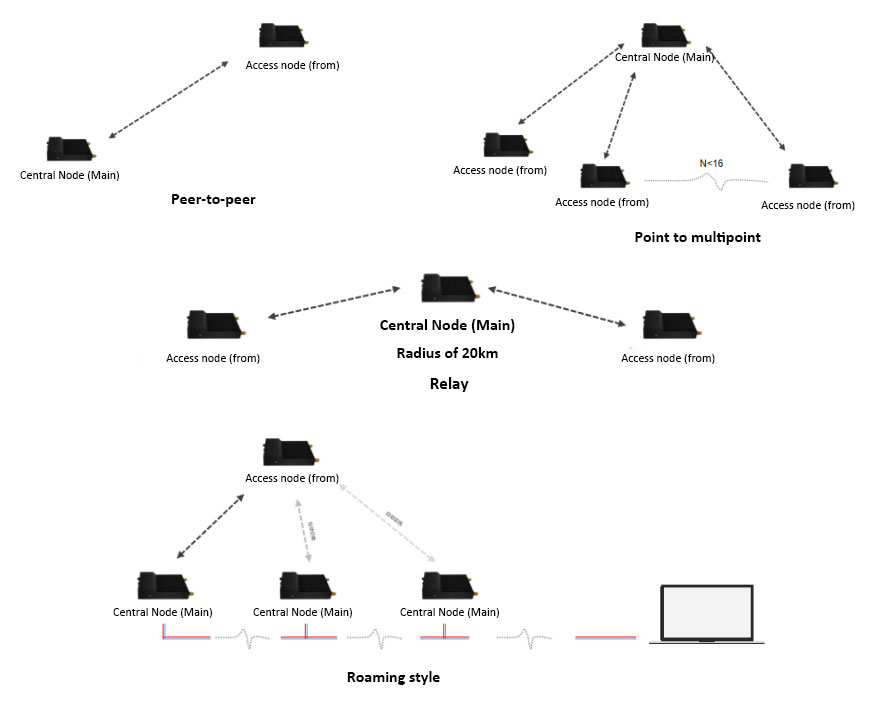

Munkamód
