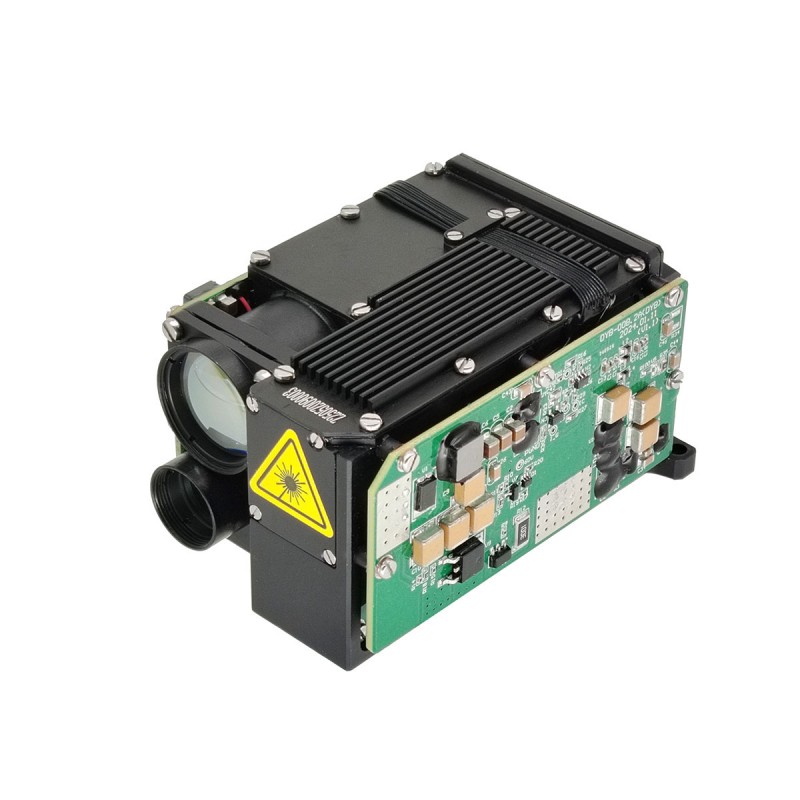

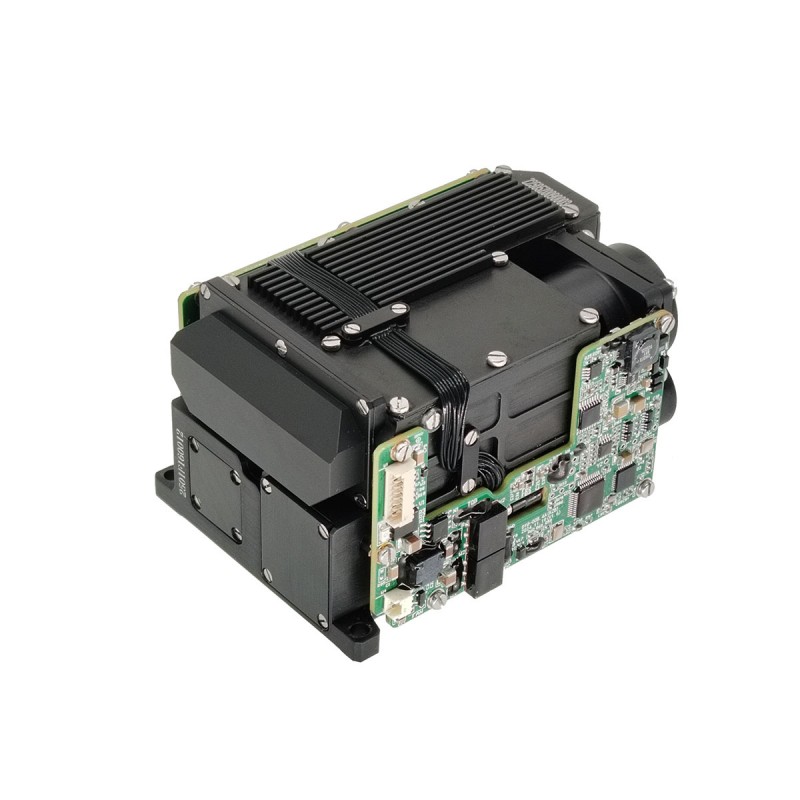

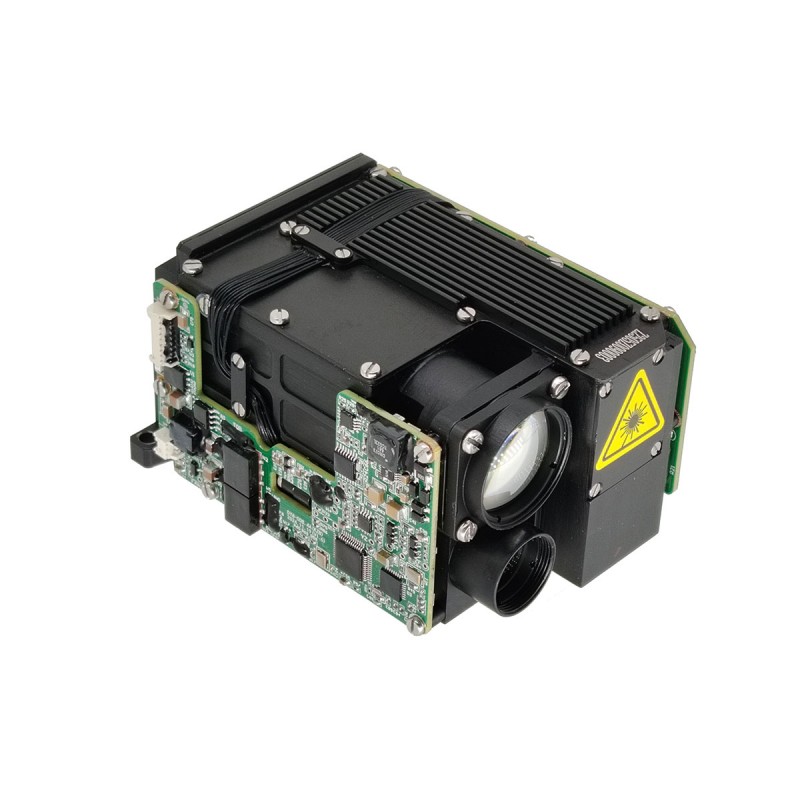

25MJ Katonai Lézer Target -jelző (Ltd) WIHT LRF

Az STA-D25M egy katonai, 25MJ lézeres célmegjelenítő, amely döntő szerepet játszik a precíziós célzási rendszerekben, amelyek képesek pontos útmutatást nyújtani az intelligens lőszerek számára. Egy fejlett optikai rendszeren keresztül egy lézernyalábot jelöl, biztosítva, hogy a precíziós vezérelt fegyverek rendkívül nagy pontossággal és hatékonysággal megsemmisítsék a célt.

Kérdés küldése

termékleírás

Termékjellemzők

Könnyű és miniatürizált
Környezeti alkalmazkodóképesség: -40 ℃ ~ 60 ℃ széles hőmérséklet -alkalmazkodóképesség

Alapjelző paraméterek

1. funkció
a) A besugárzási ciklus beállításának funkciója, és a lézer besugárzást a beállított ciklus szerint képes végrehajtani.
b) Lézeres egyetlen és ismételt tartományú funkciókkal felszerelt.
c) Többcélú tartományú funkcióval felszerelt.
d) Hőmérsékleti kimeneti funkcióval felszerelt a kamera alapkomponenseinek.
e) A mérőberendezés túlmelegedési védelmi funkciójával felszerelt.
f) Felszerelve a világító eszköz állapotinformációinak kiadásával.

Műszaki előírások

Teljesítmény -előírások
Lézerhullámhossz	1,064 mm
Impulzus átlag energia	≥25MJ
Impulzuskapacitás ingadozása	Egy cikluson belül a szomszédos impulzus ingadozás ≤8%(statisztikák 2 másodperces fénykimenet után)
Lézernyaláb -diszperziós szög	≤0,5mrád
Lézeres optikai tengely stabilitása	≤0,05mrád
Impulzus szélesség	≤20ns
Bekapcsoló előkészítési idő	≤3s
Távolság
Távolság	1Hz, 5Hz, egyszeri idő
Folyamatos tartási idő	5 perc (1Hz), 1 perc (5Hz)
5Hz -es maximális folyamatos működési idő	2 perc
Minimális hatótávolság	≤100 m
Tipikus távolságkapacitás	≥2000 m
Pontosság	± 2m
Pontos mérési sebesség	≥ 98%
Ranging Logic: Első és utolsó cél	Első és utolsó cél
Besugárzási teljesítmény
Besugárzási távolság	≥2 km
Besugárzási gyakoriság	alapvető frekvencia 20Hz
Kódolás	összhangban a rendszerkövetelményekkel; A kódolási kiterjesztés testreszabásának képességével
Kódolási mód	pontos frekvenciakód
Kódolási pontosság	≤ ± 2,5 μs
Besugárzási mód	Egy ≥20 -as besugárzási idő, kezdje meg újra a besugárzást, a ≤15 -ek intervallumát folyamatosan besugározhatjuk 8 cikluson keresztül
Súly és méret
Súly	≤450 g
Méret	≤67,4 mm × 51 mm × 90 mm
Tápegység feszültség
Feszültség	19,6 V ~ 25,2 V
Energiafogyasztás
Készenléti energiafogyasztás	≤4w
Átlagos energiafogyasztás	≤50W
Csúcsteljesítmény -fogyasztás	≤90w
EnvironmentDL alkalmazkodóképesség
Üzemi hőmérséklet	-40 ℃ ~ 55 ℃
Tárolási hőmérséklet	-55 ℃ ~ 70 ℃

Vezérlő funkció

2.1 lézeres funkcióval;
2.2 Biztosítsa a cél lézeres besugárzást;
2.3 Képes lehet kommunikálni a gazdagépen a kommunikációs protokoll követelményei szerint.
A lézeres képalkotó a soros kommunikációs felületen keresztül a következő funkciókat tudja megvalósítani:
2.3.1 Válasz lézertartomány -utasítás, és a stop utasítás szerint bármikor leállítható;
2.3.2 A távolsági adatok és az állapotinformációk impulzusonként kerülnek kiadásra;
2.3.3 távolságra a távolság -kapus funkcióval;
2.3.4 A folyamatos indítás nem kapott stop utasítást 5 perc (1Hz)/1 perc (5Hz) az automatikus leállás után;
2.3.5 Besugárzási mód és kódolás beállítható;
2.3.6 A lézer besugárzási parancsra adott válaszként az üzemmód szerint a kódolás, a besugárzást beállították, és bármikor leállíthatják a besugárzást a stop utasítás szerint;
2.3.7 Ha a besugárzás megkezdése után nem érkezik meg a stop utasítás, akkor egy besugárzási ciklus után automatikusan leáll;
2.3.8 Amikor a lézer besugárzása, minden impulzus távolsági értéket és állapotinformációt ad ki;
2.3.9 bekapcsoló önellenőrzés és ciklus önellenőrzés és kimeneti állapotinformációk;
2.3.10 Válaszoljon az önellenőrzés indítására és a kimeneti állapotinformációkra;
2.3.11 Képes beszámolni a lézerimpulzusok kumulatív számát;
2.3.12 HEAD ÉS AZ CÉL TÖRTÉNELMI FUNKCIÓ.

Mechanikus interfész
