A STA-D20X miniatűr lézeres hatótávolság-mérő modul 905 nm-es félvezető lézert használ, amely nagy hatótávolsággal, alacsony energiafogyasztással, kis mérettel és szembiztonsággal rendelkezik. Nagyon alkalmas kisméretű, pilóta nélküli légijárművek, kézi éjjellátó eszközök, hőkamera és egyéb berendezések integrálására.

Kérdés küldése

termékleírás

Maximális hatótáv: 2000 m

Hatótávolság: ± 1m

Hatósági frekvencia: Egylövéses tartomány, 1Hz, 2Hz

Súly: 10g ±0,5g

Főbb jellemzők:

Félvezető lézertechnológia: Kiváló megbízhatóság, kompaktság és alacsonyabb energiafogyasztás, mint a hagyományos repülési idő (TOF) távolságmérők, lehetővé téve a hordozható és korlátozott helyű eszközökbe való integrálást.

Termék teljesítményindex

Sorozatszám	Projekt neve	STA-D20X
1	Az emberi szem biztonsága	Igen
2	Lézer hullámhossz	Getaran
3	Lézeres eltérési szög	1×6 mrad
4	Fogadó látómező	~20 mrad
5	Adó kaliber	Φ10×7,5 mm
6	Fogadó kaliber	Φ15×10mm
7	Hatótávolság	5-2000 m
8	Határozási pontosság	±1m
9	Mérési frekvencia	Egylövéses hatótávolság, 1Hz, 2Hz
10	Pontossági arány	≥98%
11	Vakriasztási gyakoriság	≤1%
12	Adatfelület	UART (TTL_3.3V)
13	Tápfeszültség	DC 3~5V
14	Energiafogyasztás	Készenléti állapot: ≤0,6W@3.3V;Munka: ≤1W@3.3V;
15	Energiafogyasztás	Készenléti állapot: ≤0,6W@3.3V;Munka: ≤1W@3.3V;
16	Súlyok	10±0,5g
17	Méret (H×Sz×Ma)	≤26×25×13,5 mm
18	Üzemi hőmérséklet	-20 ~ 60 ℃
19	Tárolási hőmérséklet	-30 ~ 60 ℃
20	Sokk	1200g, 1ms
21	Rezgés	5-50-5 Hz, 1 oktáv/perc, 2,5 g
22	Megbízhatóság	MTBF≥1500h
23	Indítási idő	≤200 ms;
24	Elektromos interfész	Aljzat: 0,8WTB-6AB-01 Dugó: 0,8WTB-6Y-2

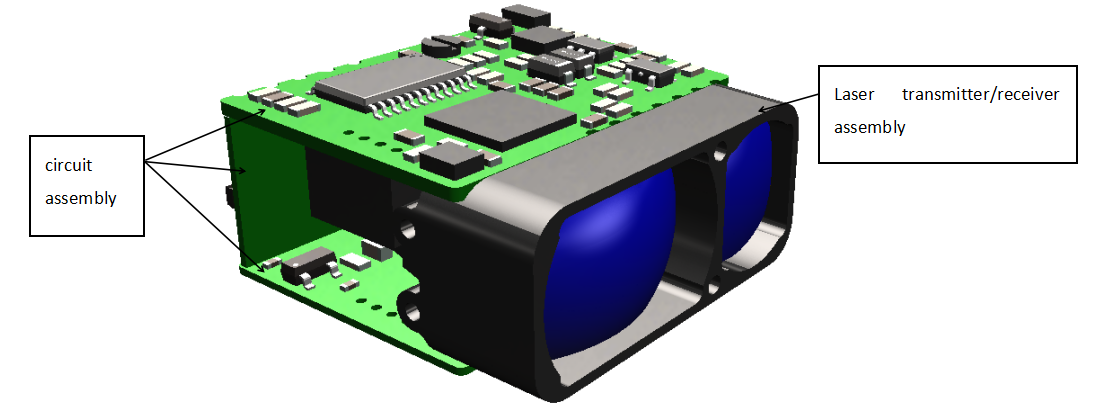

Modul összetétele

A lézeres távolságmérő termék fő összetevői a következők:

a) Fogadó és továbbító alkatrészek;

b) Az áramkör elemei: 26 mm × 25 mm × 13,5 mm (H × SZ × M), súlya ≤ 10 g± 0,5 g, megjelenése az 1. ábrán látható.

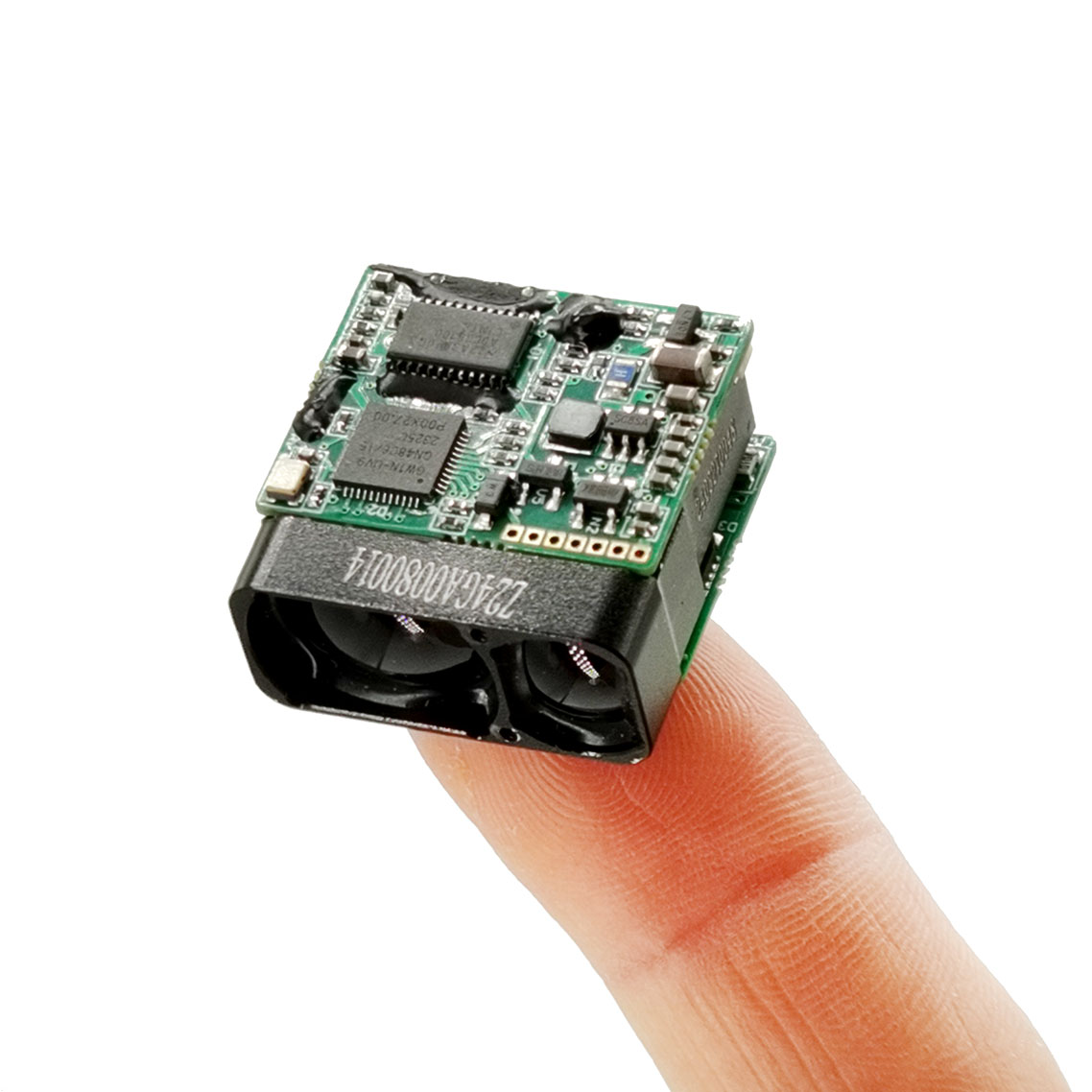

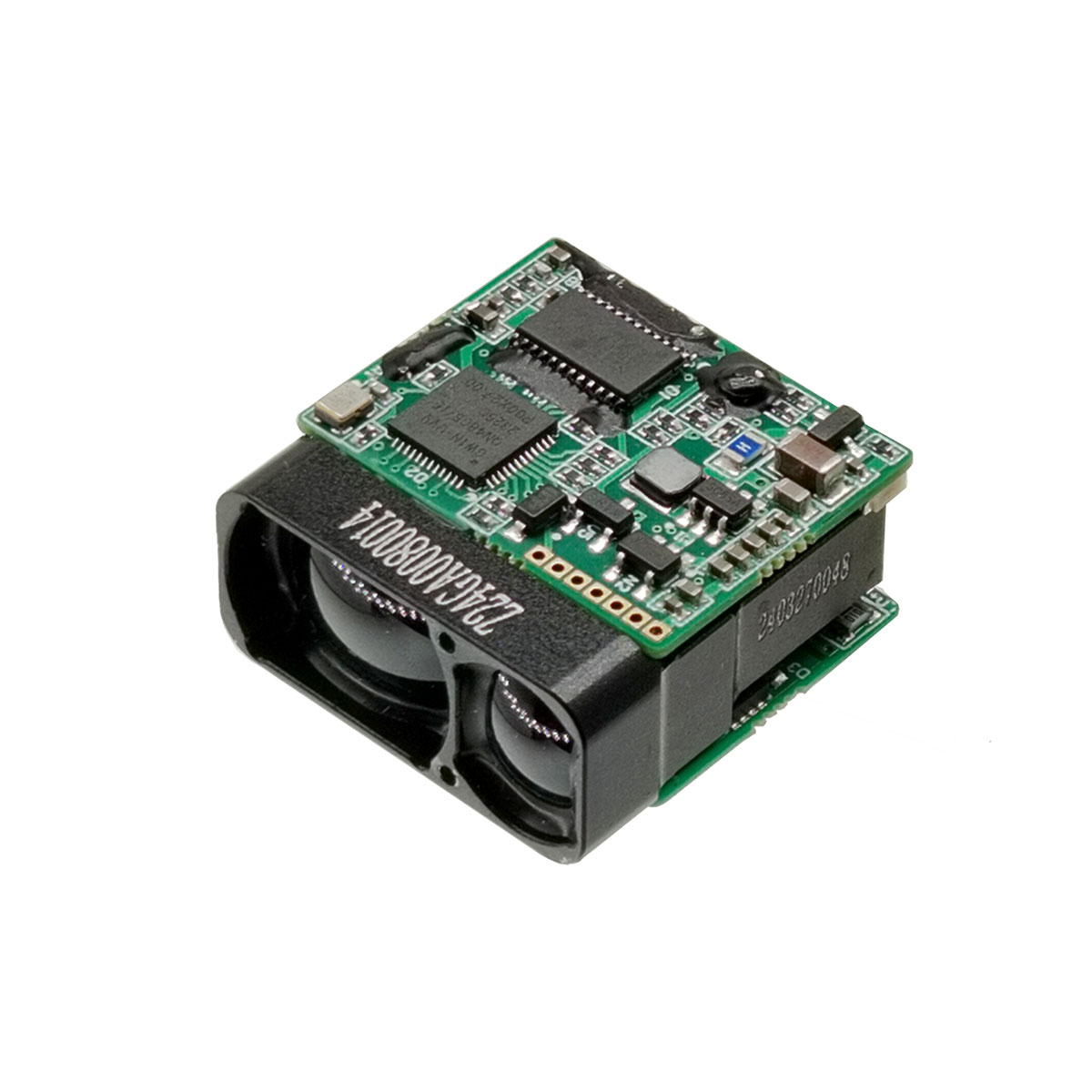

1. ábra A termék megjelenése

Szerkezet telepítési felület

A mechanikai és optikai interfészek külső méreteit a 2. ábra mutatja.

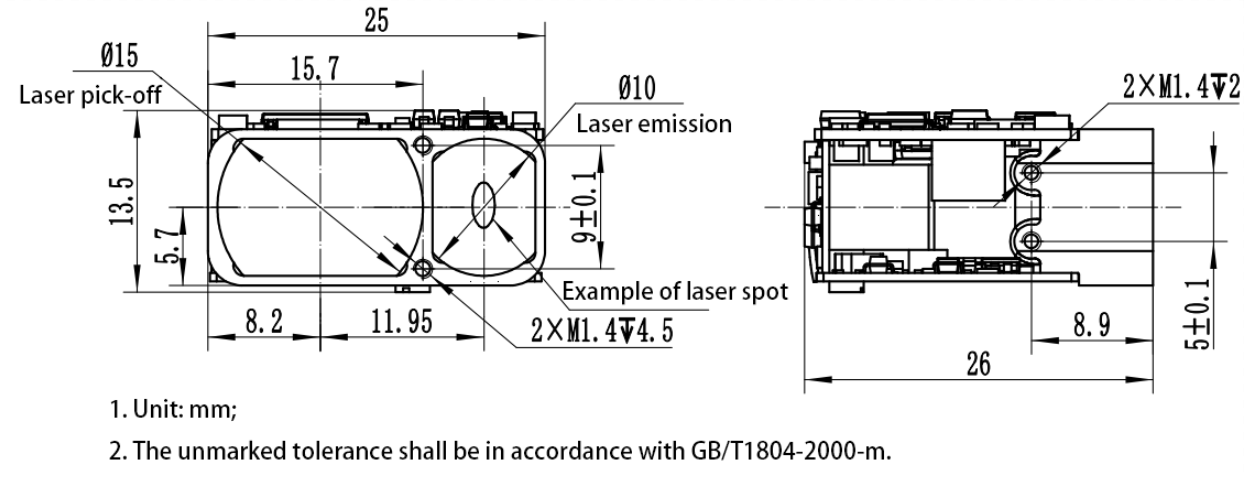

2. ábra Mechanikai és optikai interfész diagram

Elektromos interfész

Az elektromos interfész követelményei a következők:

a) Tápfeszültség: 3V~5,5V (tipikus érték 3,3V vagy 5V);

b) Készenléti energiafogyasztás: ≤ 0,8 W;

c) Átlagos energiafogyasztás: ≤ 1W;

d) A számítógép felső vége a 0,8WTB-6AB-01 távolságmérő gépvégi csatlakozóval (Yueqing Huabao) a 0,8WTB-6Y-2 csatlakozón keresztül térhálósodási vizsgálatot végez. A tápegység és a kommunikációs port érintkezőinek meghatározása a távolságmérő végén az 1. táblázatban, a csatlakozó érintkezők helyzete pedig a 3. ábrán látható.

2. táblázat A termék elektromos érintkezőjének meghatározása

Pin	Címkézés	Az elektromos jellemzők meghatározása	Jel iránya
1	Power-HU
2	TTL_RXD	Jel bemeneti port	Host számítógép távolságmérő
3	TTL_TXD	Jelkimeneti port	Távolságmérő a gazdagéphez
4	NC
5	Tápegység+
6	GND

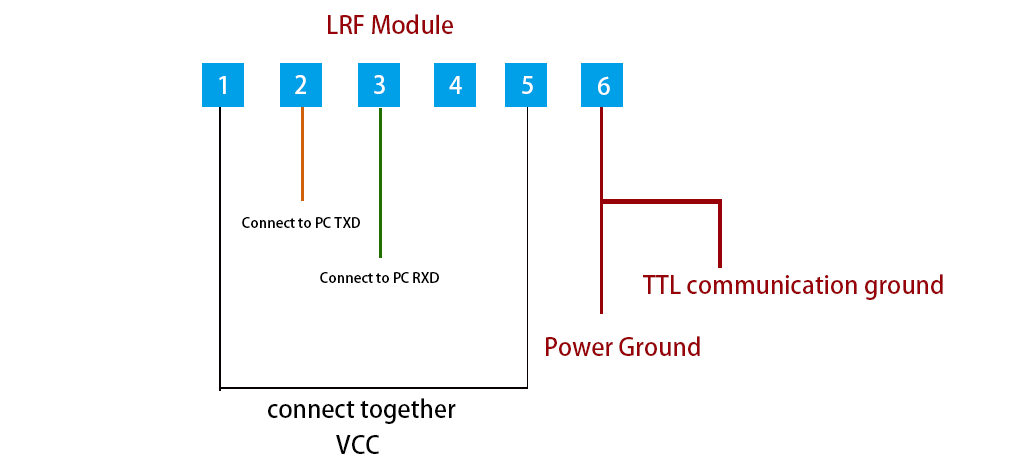

Elektromos csatlakozási diagram

Kommunikációs modul

Adat

u Adatátviteli sebesség: 115200 bps;

u Egybájtos átviteli formátum: 1 kezdőbittel, 8 adatbittel, ellenőrzés nélkül, 1 stopbittel, 8 bites adatátvitel először alacsony, majd magas szinten;

Jegyzőkönyv
Egyetlen távolsági parancs

Megjegyzés: Küldje el az ellenőrző kódot = 3. bájt + 4. bájt + 5. bájt + 6. bájt + 7. bájt;

Megérkezett ellenőrző kód = 1. bájt + 2. bájt + 3. bájt + 4. bájt + 5. bájt + 6. bájt + 7. bájt.

Küldje el a távolságmérő modulba

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	ellenőrző kód

A távolságmérő modul visszatér

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	0x88	állapot	0xFF	DATA_H	DATA_L	ellenőrző kód

Állapot=0, egyszeri mérés sikertelen; DATA_H=0xFF, DATA_L=0xFF; állapot=1, egyszeri mérés sikeres; DATA_H=a mérési eredmény magas bájtja; DATA_L=a mérési eredmény alacsony bájtja.

Folyamatos távolsági parancs

Megjegyzés: Küldje el az ellenőrző kódot = 3. bájt + 4. bájt + 5. bájt + 6. bájt + 7. bájt;

Megérkezett ellenőrző kód = 1. bájt + 2. bájt + 3. bájt + 4. bájt + 5. bájt + 6. bájt + 7. bájt.

Küldje el a távolságmérő modulba

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	Frek	0xFF	0xFF	0xFF	0xFF	ellenőrző kód

A távolságmérő modul visszatér

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	Frek	állapot	0xFF	DATA_H	DATA_L	ellenőrző kód

Frekv.=0x89,1Hz a tartomány beállításához; Frekv.=0xA9,2Hz a tartomány beállításához; Frekv.=0xB9,5Hz a tartomány beállításához; Freq=0xF9 tengelykalibrálási módhoz (a tengelyállapotot a tengely kalibrálási utasítás fogadása után egyszer visszaküldi).

Hagyd abba a mérést

Küldés a mérési modulba:

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	0x8E	0xFF	0xFF	0xFF	0xFF	ellenőrző kód

A mérési modul a következőket adja vissza:

byte	1	2	3	4	5	6	7	8
leírás	0x55	0xAA	0x8E	állapot	0xFF	0xFF	0xFF	ellenőrző kód

Állapot=0, a folyamatos mérést nem sikerült lezárni; állapot=1, a folyamatos mérés sikeresen lezárult.

Megjegyzés: Az adatok hexadecimális formában kerülnek visszaadásra, és az összes adateredmény a valós adatok 10-zel való megszorzásával kerül kiadásra;

Példa: dist=2000.3m, a kimeneti adat 20003, amit hexadecimálisra alakítunk 4E23-ként, azaz Data1=0x4E és Data2=0x23.
