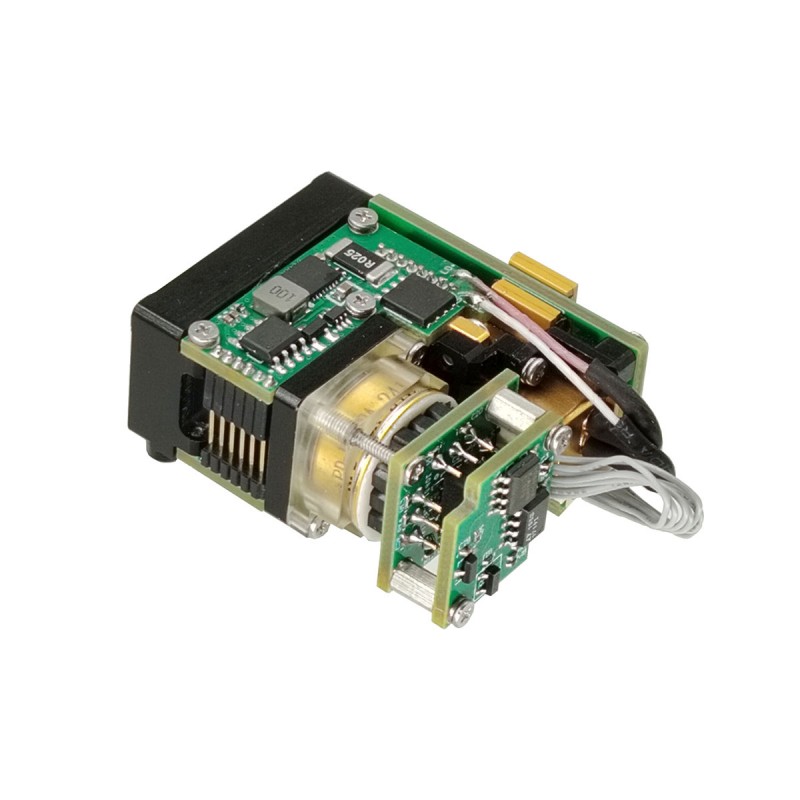

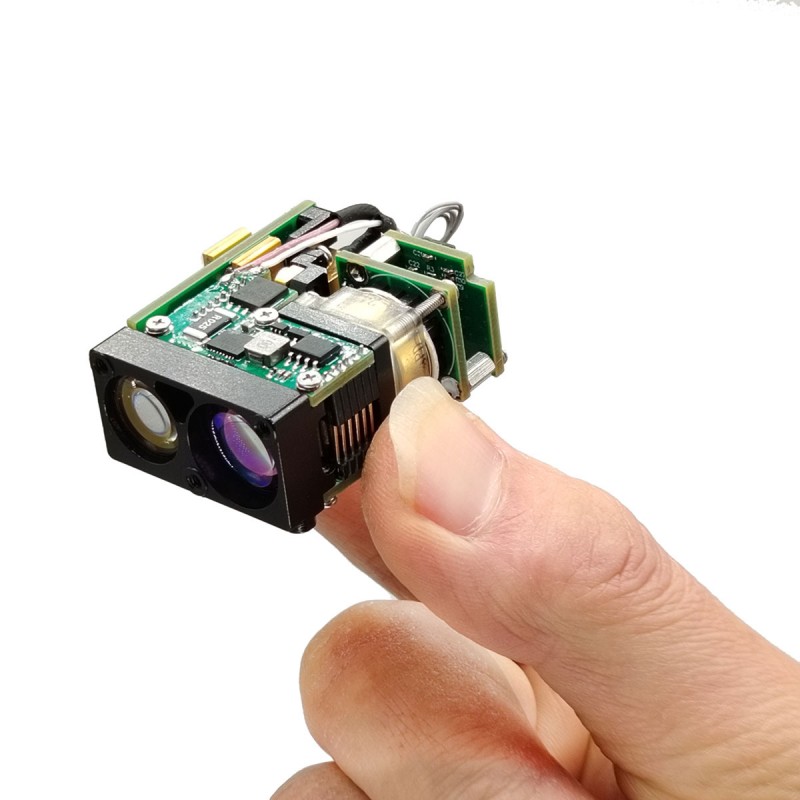

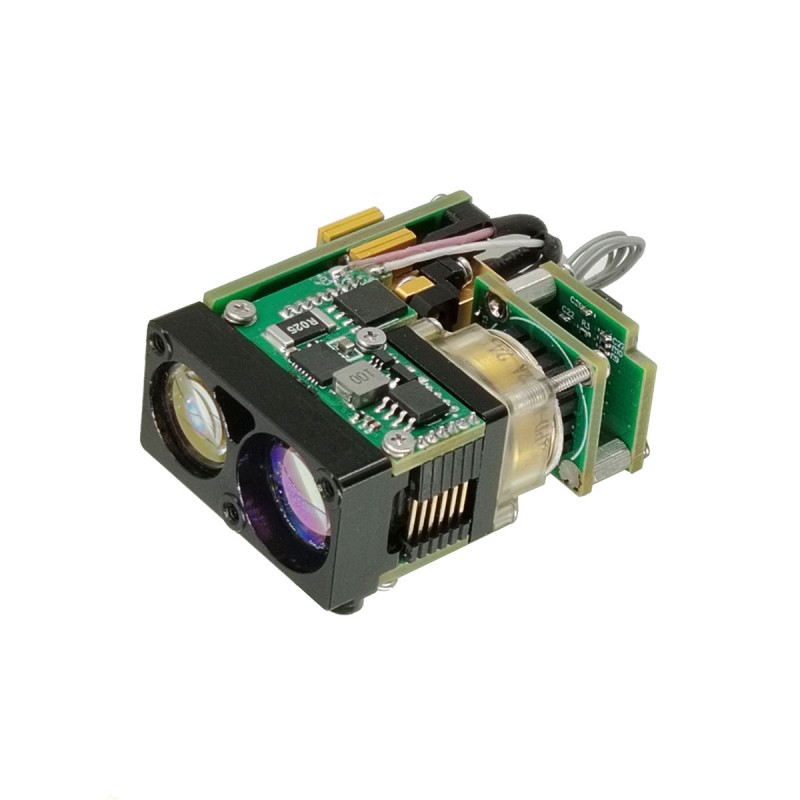

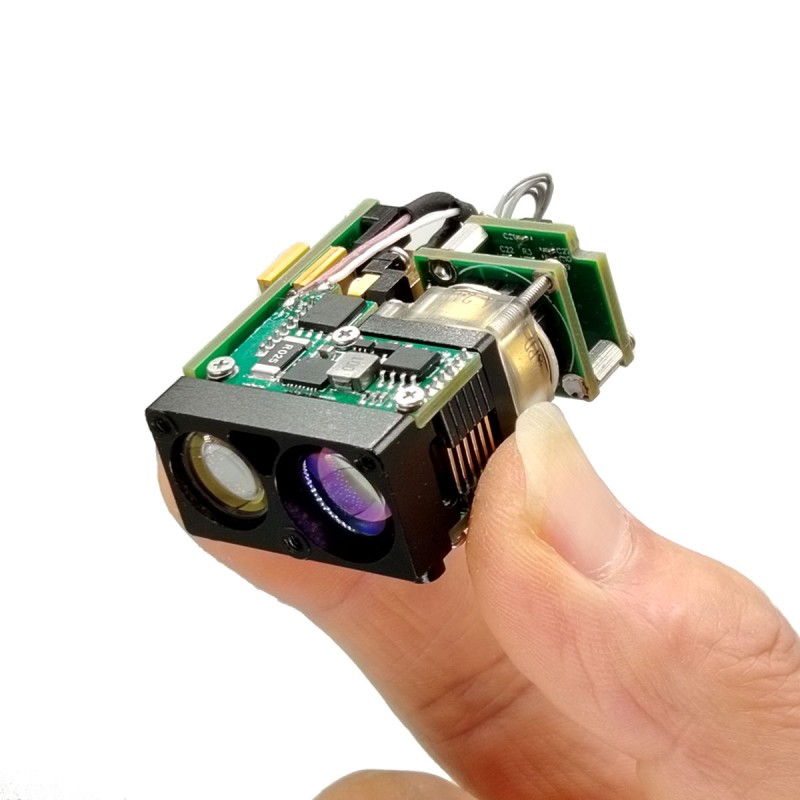

3 km-es szembiztonsági lézer-távolság modul
Az STA-B30X egy emberi szembiztonsági lézer távolságmérési modul, amely felismeri a cél távolságát, és soros kommunikáción keresztül továbbítja a mért távolságot a felső számítógéphez. Láthatóság ≥ 12 km, cél reflexiós ≥ 0,3, páratartalom ≤ 80%, a jármű (2,3 m × 2,3 m cél) távolság ≥ 3 km.
Kérdés küldése
termékleírás
Fő funkciók
(1) egyetlen és folyamatos tartomány;
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
Termékteljesítmény -index
| Tétel | Műszaki paraméter | Oktatás |
| Modell | STA-B30X | |
| Működő hullámhossz | 1535 ± 5nm | |
| Szembiztonság | 1. osztály (IEC 60825-1) | |
| Fogadó rekesz | Φ13 mm | |
| Kibocsátási rekesz | Φ13 mm | |
| Távolsági képesség | 15-5000m | |
| Hatótávolság | ≥5000 m | Nagy építési célok, reflexió: 0,6, megfigyelő láthatóság 20 km |
| ≥3000 m | NATO -cél | |
| ≥2000 m | Élő cél | |
| ≥600 m | UAV -cél | |
| Mini hatótávolság | 15 méteres |
|
| Többcélú észlelés | Legfeljebb 3 cél |
|
| Pontosság | ± 1m | 3D |
| Távolság | 1 ~ 10Hz -es állítható |
|
| Pontossági ráta | ≥98% |
|
| Vakriasztási gyakoriság | 1% |
|
| Eltérési szög | ≤0,6mrád |
|
| Kommunikációs felület | TTL | Az RS422/RS232 interfész testreszabható |
| Feszültség | DC5 ~ 16V |
|
| Energiafogyasztás | ≤1,2W (@1Hz) | Dolgozó erő |
| ≤5w | Csúcsteljesítmény | |
| Lézeres optikai tengely stabilitása | ≤0,05mrád |
|
| Párhuzamos hiba | ≤0,3mrád | Az optikai tengely párhuzamossági hibája a rögzítő referenciához |
| Mechanikai sokk | 75 g, 1ms |
|
| Üzemi hőmérséklet | -40 ℃～+70 ℃ |
|
| Tárolási hőmérséklet | -55 ℃～+75 ℃ |
|
| Megbízhatóság | MTBF ≥ 1500H |
|
| Méret | ≤43 × 31 × 16 mm |
|
| Súly | ≤44 g |
|
| Fő funkció | Első és utolsó céltartomány, többcélú tartomány, távolság szelektivitás | |
Megjegyzések:
1) NATO célméret 2,3 m × 2,3 m; Az emberi célméret 0,5 m × 1,7 m; UAV célméret 0,2 m × 0,3
m; Reflectivity 30%, páratartalom ≤80%, megfigyelő láthatósága ≥ 12 km

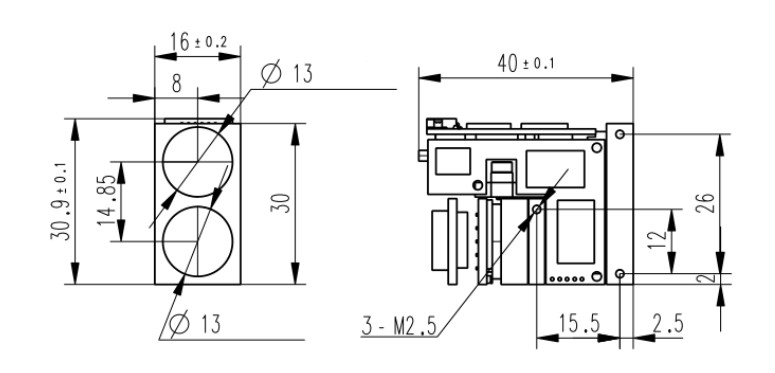

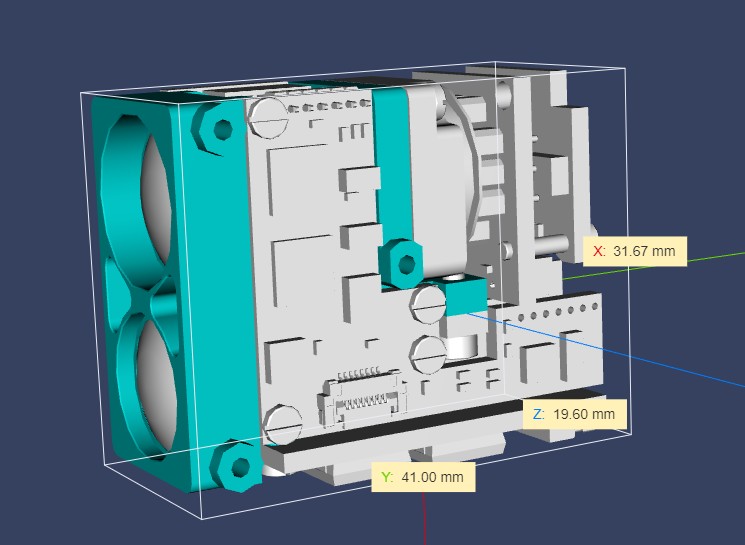

Szerkezeti telepítő felület
Elektromos interfészkövetelmények
Kommunikációs interfész: UART (TTL_3.3 V), 115200 BPS, 1 Start bit, 8 adat bit, 1 STOP NO, NEM paritási bit;
1. táblázat alapvető meghatározás
| Csap | Meghatározás | Vonalszín | Jegyzet |
| 1 | Tápegység + | Piros | 4,5-16v |
| 2 | Tápegység - | Fekete | GND |
| 3 | Power_on | Fehér | Teljesítmény a TTL_3.3V szintű vezérlésnél, modul (> 2,7 V), modul kikapcsolása (<0,3 V) |
| 4 | Uart_tx | Sárga | Soros kikötő |
| 5 | Uart_rx | Zöld | Soros port vevő |
| 6 | GND | Fekete | Soros kikötő |
OEM/ODM tartomány modulok és egyedi megoldások
A B0815X rendszerintegrátorok számára készült, amelyek kényelmes, nagy teljesítményű és kompakt lézeres megoldást keresnek. Megbízható teljesítményt nyújt számos alkalmazásban.
Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
