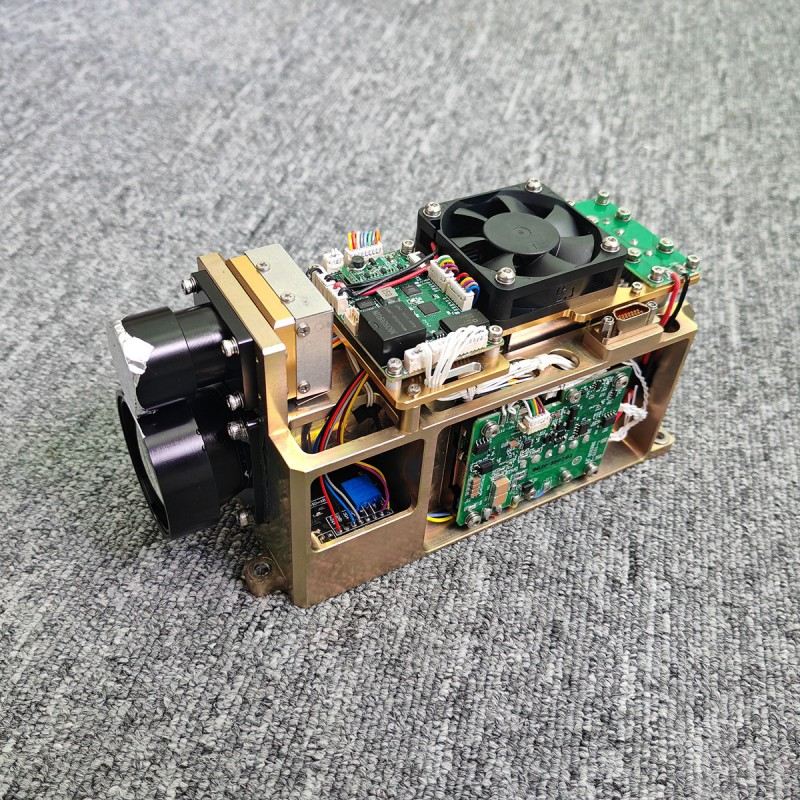

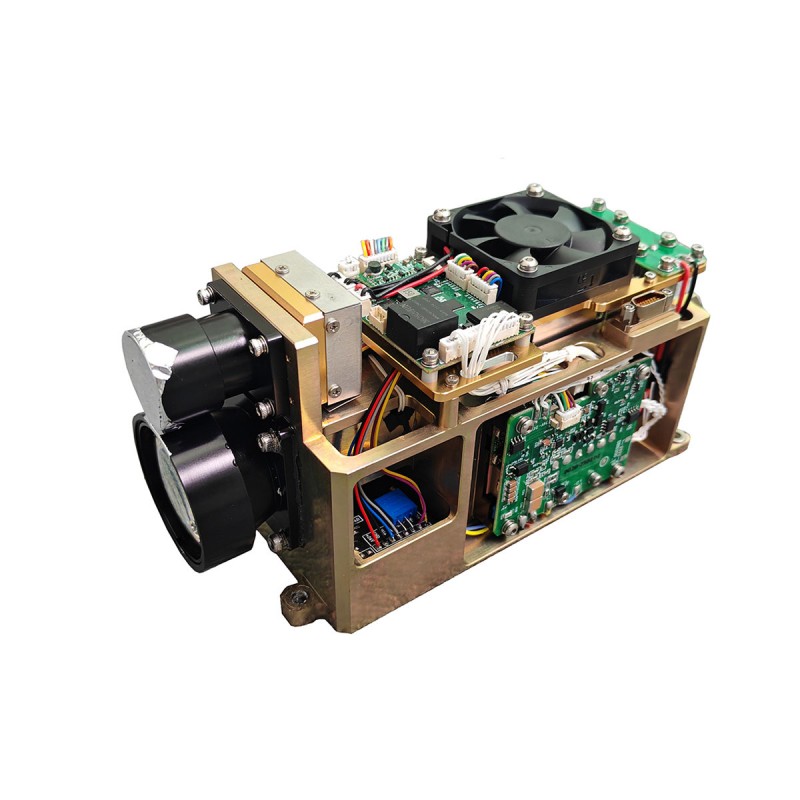

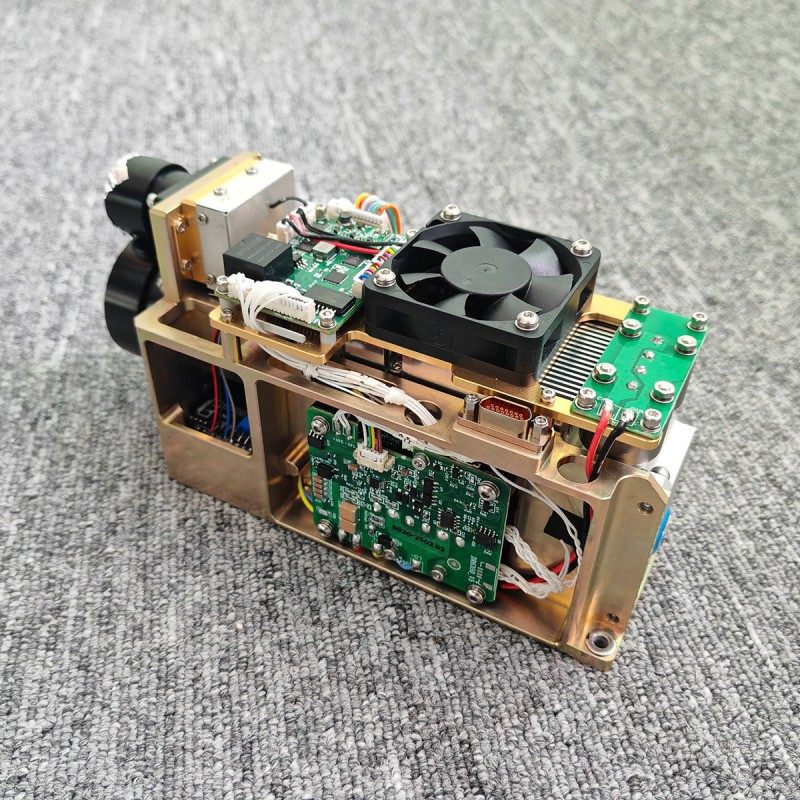

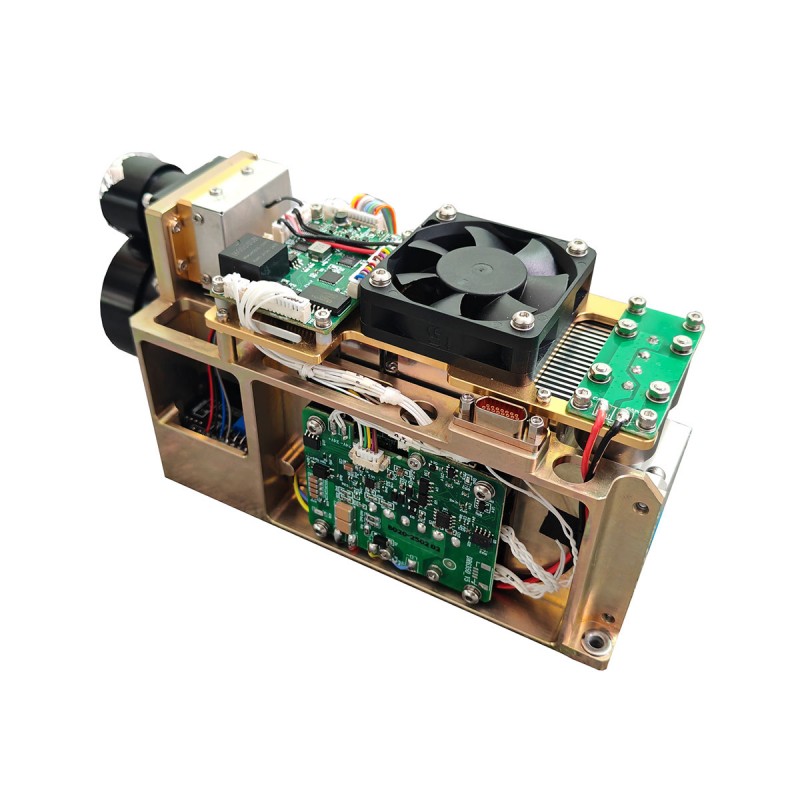

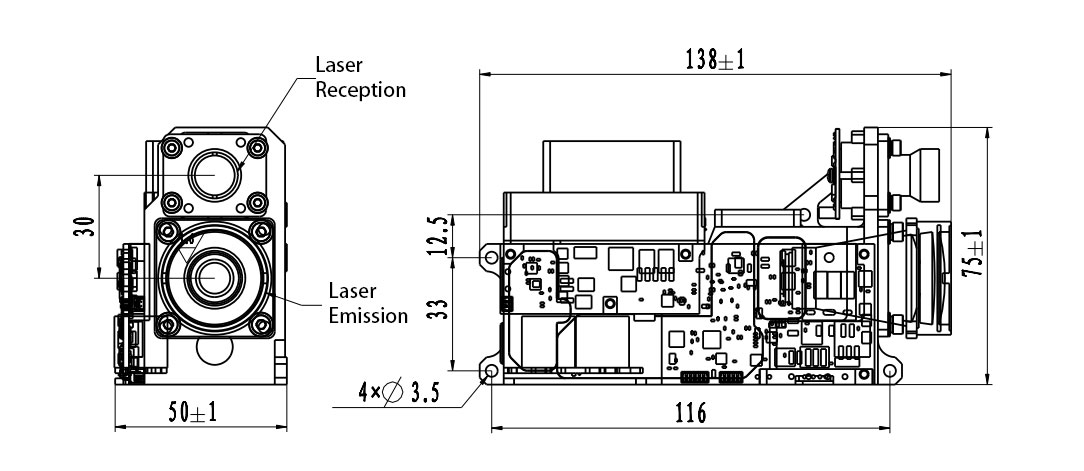

45MJ lézer célmegjelenítő (LTD) WIHT LRF

Könnyű és miniatürizált
Környezeti alkalmazkodóképesség: -40 ℃ ~ 60 ℃ széles hőmérséklet -alkalmazkodóképesség

Funkció
a) A besugárzási ciklus beállításának funkciója, és a lézer besugárzást a beállított ciklus szerint képes végrehajtani.
b) Lézeres egyetlen és ismételt tartományú funkciókkal felszerelt.
c) Többcélú tartományú funkcióval felszerelt.
d) Hőmérsékleti kimeneti funkcióval felszerelt a kamera alapkomponenseinek.
e) A mérőberendezés túlmelegedési védelmi funkciójával felszerelt.
f) Felszerelve a világító eszköz állapotinformációinak kiadásával.

Ellenőrizze, hogy a tápegység feszültsége 18 V és 32 V között van -e. Ha a feszültség túl alacsony (kevesebb, mint 18 V), akkor a távolságmérő nem kommunikálhat helyesen, vagy nem jelzi a „lézer kimenetet”, és ha a feszültség túl magas (több mint 32 V), akkor az egész megvilágító véglegesen megsérülhet. Győződjön meg arról, hogy a tápegység névleges kimeneti árama nagyobb, mint a 6A, ha ez kevesebb, mint ez az érték, akkor lehet, hogy nincs lézer a működés közben. Győződjön meg arról, hogy az áramellátás polaritása helyesen van összekapcsolva, fennáll a berendezés károsodásának kockázata, ha a polaritás megfordul. A tápegység meghatározásait lásd az A. függelékben.

a) The laser emitted by this rangefinder is a 1.06µm non-eye safe wavelength laser, avoid direct laser light to the eyes when using.
b) Az optikai tengely párhuzamosságának beállításakor mindenképpen blokkolja a vevő lencsét, különben az érzékelő az erős visszhang miatt véglegesen megsérül.
c) Ez a távolságmérő modul nem aire-sight, feltétlenül használja a környezetet, a relatív páratartalom kevesebb, mint 80%, és gondoskodjon arról, hogy a környezeti tisztaság és a higiénia használata, hogy ne károsítsák a lézert.
d) A távolságmérő tartománya a légköri láthatósághoz kapcsolódik, és a cél természete, köd, eső, szél és homoktartomány esetén csökkenti a tartományt. Az olyan célok, mint például a zöld levélcsoportok, a fehér falak és a kitett mészkő, jobb reflexióval rendelkeznek, és növelhetik a tartományt. Ezenkívül a cél dőlésének növekedése a lézernyalábra csökkenti a tartományt.
e) Szigorúan tilos, hogy a lézernyalábot erősen visszaverődő célokkal, például üveg- és fehér falakkal 100 méteren belül lője, hogy elkerülje az erős visszhangokat, amelyek az APD -detektor károsodását okozhatják.
f) Szigorúan tilos a kábel kihúzása vagy csatlakoztatása, amíg energiája van.
g) Győződjön meg arról, hogy a teljesítmény polaritása helyesen van -e csatlakoztatva, különben az eszköz tartós károsodásához vezet.

Interfész kommunikációs protokoll

1.Kommunikációs formátum:
a) Az alapértelmezett adatátviteli arány 115200bps.
b) Adatformátum: 8 bites adatok, egy induló bit, egy stop bit, nincs paritásellenőrzés, az adatok fejléc bájtból, parancsrészből, adathosszból, paraméter alkatrészből és ellenőrzés bájtból állnak.

2.Kommunikációs mód:
a) A mester és a mérőeszköz használja a mester-rabszolga kommunikációs módot, amelyben a mester vezérlőparancsokat küld a mérőeszközre, és a mérőeszköz fogadja és végrehajtja az utasításokat. Vágó állapotban a mérőeszköz a mérőeszköz adatait és állapotát visszaadja a felső számítógéphez a tartományi periódus szerint, a kommunikációs formátumot és a parancstartalmat a következő táblázat tartalmazza.
b) Miután a mester elküldte a vezérlőparancsot, a mérő folyamatosan három válaszparancsgal válaszol. Ha a Mester nem kapja meg a válaszparancsot a mérőből a határidőn belül, akkor újra elrendezi.
Az elküldendő üzenet formátuma a következő

2. táblázat A küldött üzenet formátumának leírása

A parancsot az alábbiak szerint írják le:
3. táblázat A Mester által a méterre küldött parancsok és adatszavak leírása

a) A fő vezérlés formátumot fogad
A kapott üzenet formátuma a következő:

4. táblázat A kapott üzenetek formátumú leírása

Fő vezérlő fogadási állapot leírás:
Az 5. táblázat leírja a méternek a mesternek küldött adatszót
