5 km -es lézer távolságmérő modul a drón elleni küzdelemhez

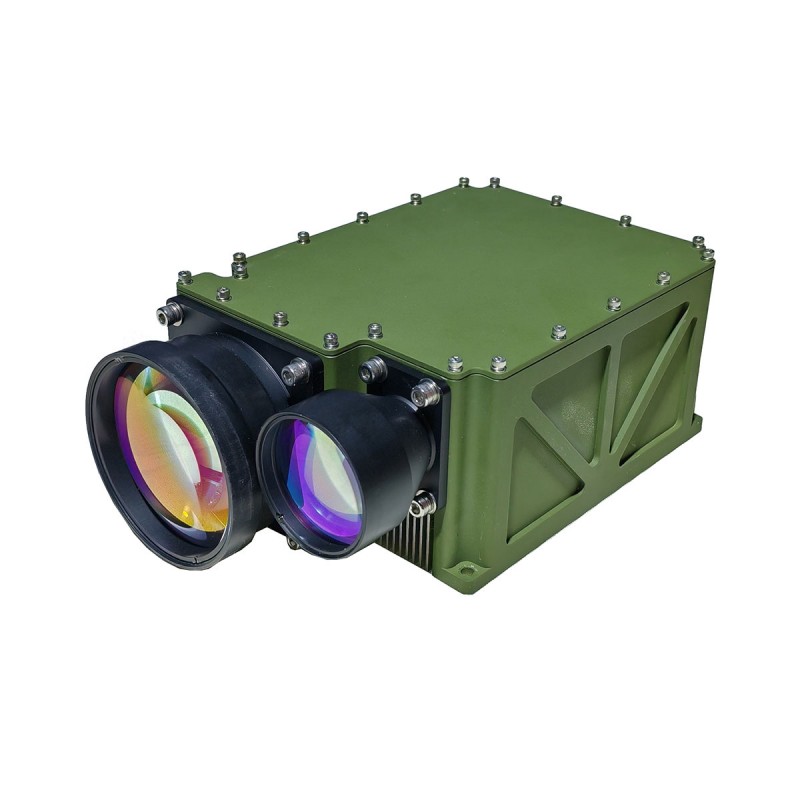

Az STA-WR5000X egy dedikált lézeres modul az UAV-célok mérésére. A 1064 NM YAG lézer alapján fejlesztették ki, amelynek nagy eltérési szöge van, akár 1MRAD-ig és kiváló minőségű lézernyaláb. Könnyen rögzítheti az UAV -célpontot, amelynek reflexiós területe 0,1 m², 5 km távolságra, és megmérheti az UAV -célt, amelynek reflexiós területe 2㎡ -ig, legfeljebb 10 km -ig.

Kérdés küldése

termékleírás

a) képes önellenőrizni az információs válaszfüggvényt;
b) képes a hibahely és a hiba mód visszajelzése;
c) Képes a soros kommunikációra.

Termékparaméterek

Modell	STA-WR5000X	Jegyzet
Hullámhossz	1064nm
Eltérési szög	1 ± 0,1 mard
Maximális hatótávolság	≥5000 m	Fényvisszaverő terület 0,1 m² UAV
Maximális hatótávolság	≥10000 m	Fényvisszaverő terület 2 m² UAV
Mini -tartomány	≤200 m
Pontosság	± 2m （RMS bel
Ranging frequency	1. 5, 10, 20Hz állítható
Felület	RS422	Testreszabható
Tápfeszültség	24 V -os	Testreszabható
Nem párhuzamos optikai tengely és rögzítő referencialába között	≤2mrád
Energiafogyasztás	Csúcsérték ≤ 150W, átlagos ≤ 100W;
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-50 ℃～+70 ℃
Méret	≤216 × 125 × 84 mm
Súly	≤2 kg

Jegyzet:
(
2. Minimumtartomány: 30 m-100 m ingadozások, a normál használat után 50 m-re ajánlott; Mivel a lézerenergia nagy, a közeli használat megégheti a detektor chipet, tehát a hibakeresés során kérjük, hozzon egy jó tükörhuzatot, hogy megakadályozzák az érzékelő chipet.

Megjegyzés: A láthatóság ≥ 20 km, páratartalom ≤ 80%, UAV cél reflexió 0,3.

Elektromos interfész

Csap	Meghatároz	Jegyzet
1	VCC	+24 V Anodal
2
3
4
5	GND	Negatív tápegység
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Kommunikációs GND
14	Syn+	RS422 Differenciális külső időzítési rendszer, szélesség> 10us.
15	Syn-
