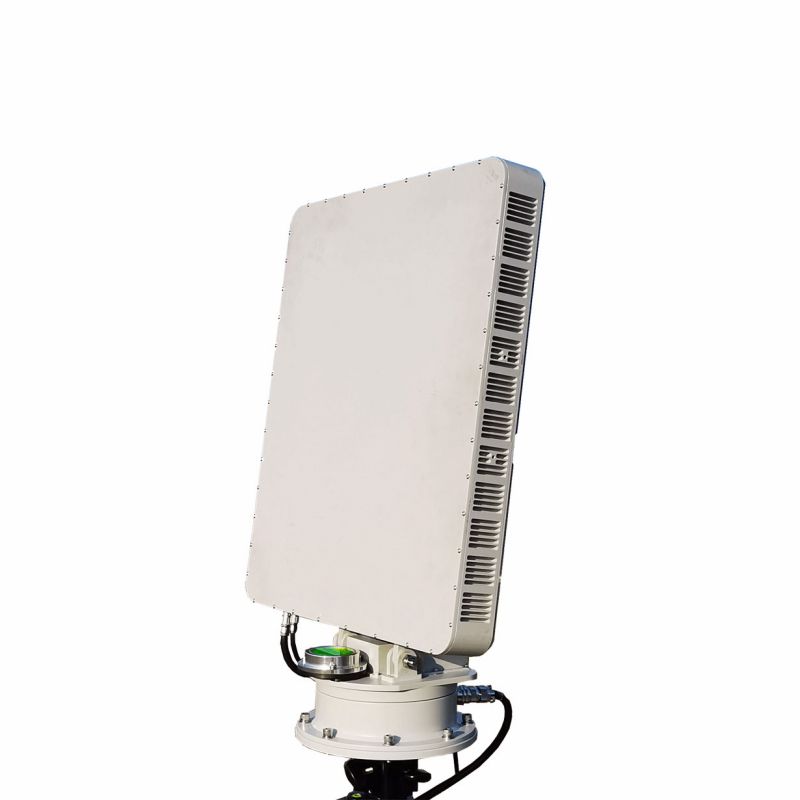

5 km alacsony magasságú UAV detektálási radar (AESA)
Az 5 km-es alacsony magasságú UAV-detektálási radarot (AESA) elsősorban alacsony tengerszint feletti magasságban és földi megfigyelés során használják, a radar a digitális sugárformációs technológiát, az alacsony ekvivalens minden irányú sugárzott teljesítményt és a magas keresési adatátviteli sebességet alkalmazza. A radar elfogadja az adaptív rendetlenség-elnyomás technológiát és a sűrű célpont-detektálás előtti nyomkövetési technológiát, rendkívül alacsony rendetlenség hamis riasztási sebességgel, és automatikusan nyomon követheti és navigálhatja több mint 150 célpontot, és kimenetel a nagy pontosságú pozícióinformációkkal.
Modell:AESA
Kérdés küldése
termékleírás
fő funkció
1. három koordinátarendszer, azimut lefedettség 360 °, hangmagasság -lefedettség> 30 °;
2. Az aktív cél koordináta és sebességinformációjának jelzésével a radar -szkennelési tartományon belül;
3. A célmozgás pályájának automatikus jelzésének funkciójával;
4. A rendetlenség szűrésének funkciójával a földi rendetlenség, a vízzavar és a meteorológiai rendetlenség nem hoz létre hatékony pályát.
2. Az aktív cél koordináta és sebességinformációjának jelzésével a radar -szkennelési tartományon belül;
3. A célmozgás pályájának automatikus jelzésének funkciójával;
4. A rendetlenség szűrésének funkciójával a földi rendetlenség, a vízzavar és a meteorológiai rendetlenség nem hoz létre hatékony pályát.
Termékparaméter
| Tétel | Index |
| Modell | Sta-T10A |
| Radar típus | Fokozatos tömb radar |
| Működési gyakoriság | X-sáv |
| Működési gyakoriság | 10,4 ~ 10,6 gh z |
| A frekvenciaugrás száma | 4 |
| A hangmagasság lefedettségének tartománya (hangmagasság -szög) | -5 ~ 30 ° |
| Azimut lefedettségi tartomány (vízszintes mezőszög) | 360 ° |
| Szögmérési pontosság: orientáció | 0,4 ° (RMS), hangmagasság: 0,4 ° (RMS) |
| Észlelési magasság | 800 m |
| Detektálási távolság (Phantom 4) | ≥5 km |
| Észlelési távolság (személyzet) | ≥8 km |
| Detektálási távolság (jármű) | ≥10 km |
| Vak terület | 25 méter |
| Antenna sebesség | 2s / fordulat / perc (180 ° / s) |
| Egyidejűleg a célok számának nyomon követése | ≥ 150 cél |
| pontosság | 5M (RMS) |
| Érzékelési sugárirányú sebességtartomány | 1 ~ 100 m / s |
| Környezeti alkalmazkodóképesség | -40 ~ + 55 ℃ |
| Működő páratartalom | > 60% |
| Kommunikációs felület | Gigabites Ethernet |
| Védelmi szint | IP65 |
| Energiafogyasztás | 200W |
| A gazdagép mérete (a szervó kivételével) | 580 * 500 * 75 mm |
| Súly | 20 kg |
| Szélállóság | Normálisan működik a Force 6 szél alatti időjárás alatt |
Alkalmazások 5 km -es alacsony magasságú UAV -detektálási radarhoz (AESA)
Több célérzékelés és célkövetés (≥150 cél)
UAV -detektálás és repülési pálya nyomon követése
Phantom 4 UAV detektálás és repülési pálya nyomon követése (max 8 km)
