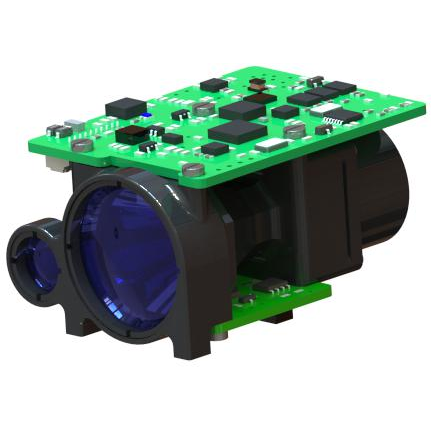

5 km -es tartományú kereső modul

STA-D0508X 5km tartományú Finder modul elfogadja a 1535 nm-es erbium üveg lézermodult, amelyet a Jioptics önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosság, a hosszú mérési távolság és az emberi szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: 5000 m (2,3x2,3 m autó) 8000 m (épület)
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤85 g

5 km -es tartomány -keresési modul jellemzői

1. A teljes gép szerkezetének integrált kialakítása, ütésállóság, rezgésállóság, nagy megbízhatóság, erős környezeti alkalmazkodóképesség, STA-D0508X áramköri al-warehouse kialakítás, teljesítményszigetelés kialakítása, erős elektromágneses kompatibilitása, alkalmas a kézi mobil eszközökhöz, UVA POD-khoz és más optoelektronikus integrációhoz;
2. Kis látómező, nem termikus fogadó optikai tervezési technológia használata, jó optikai zajszuppressziós képességgel, közeli tartomány teljesítményével és magas és alacsony hőmérsékletű optikai teljesítményével;
3. Az áramkör belső felülete elfogadja a hegesztési huzal közvetlen csatlakozási folyamatot, amely szilárd és megbízható, amely elkerülheti a csatlakozó meglazító, oxidációs és vízgőzeinek rövidzárlatát vagy rossz érintkezését, és javíthatja a termék megbízhatóságát és élettartamát.

Termékteljesítmény-index az STA-D0508X lézeres távolsági modulhoz

Tétel	Index
Modell	STA-D0508X
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	50 m-8000 m
Távolsági képesség	8000 méter	Nagy cél, láthatóság ≥ 25km
	5000 méter	Láthatósági ≥10 km, célpont 0,3 reflexiós képességgel 2,3 m × 2,3 méteres járműveknél
Nedvesség	≤ 80%
Pontosság	± 1m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤40 m
Eltérési szög	≤0,5mrád
Távolság	Egyszer, 1 Hz, 5Hz, (10 Hz választható)
Méret	≤62 mm × 42 mm × 32 mm
Feszültség	10 V ～ 14V
Működő energiafogyasztás	≤4w
Készenléti energiafogyasztás	≤1,8w
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤85 g

Szerkezeti telepítési interfész az STA-D0508X lézer távolság modulhoz

Elektromos interfész az STA-D0508X mérőérzékelőhez

Az elektromos interfész követelményei a következők:
Tápegység feszültsége: 12 V (10 V ~ 14 V);
Működő energiafogyasztás: ≤ 4w;
Készenléti energiafogyasztás: ≤ 1,8W.
A felső számítógép vége keresztkötött a távolságmérő végével egy 10 pontos csatlakozón keresztül, 1,25 mm távolsággal. A tápegység és a kommunikációs port PIN -meghatározását a következő táblázat mutatja, és a csatlakozó 1. érintkezőjének helyzetét a következő ábra mutatja.

A tápegység és a kommunikációs port Pin meghatározása a RangeFinder végén

Csapszám	Szám	Az elektromos tulajdonságok meghatározása	Jegyzet
P-1	Vin+	Bemeneti teljesítmény pozitív
P-2	Vin-	A bemeneti teljesítmény negatív pólusa
P-3	NC
P-4	Rs422_txd+	Jelző kimeneti port	RangeFinder a host számítógéphez
P-5	Rs422_txd-	Jelző kimeneti port	RangeFinder a host számítógéphez
P-6	Rs422_rxd-	Jelző bemeneti port	Felső számítógép a távolságra
P-7	Rs422_rxd+	Jelző bemeneti port	Felső számítógép a távolságra
P-8	GND	RS422 földi vezeték	Kommunikációs földhuzal
P-9	Bíró	/	/
P-10	Szunyosul	/	/
