60mj lézeres célmegjelenítő LRF -mel

Az ilyen típusú besugárzó egyedi fényforrás -kialakítást használ, amely akár 60 MJ lézerkibocsátást is elérhet egy nagyon kicsi szerkezeti méretben, és az impulzus szélessége meghaladja a 10NS -t, és a kezdeti lézer divergencia -szög 50% -kal kisebb, mint a hagyományos termék. A besugárzó egyetlen rekesz -kialakítást és fogadást használ, a kompakt szerkezetet felhasználható a fotoelektromos hangárban, a jármű besugárzásának tartományában és más alkalmazási forgatókönyvekben.

Kérdés küldése

termékleírás

A besugárzó fő funkciói:

Célbátyolási útmutatás
Céltávolság -teszt
Kódolja a lézer kimenetet
Túlfeszültség, túláram és túlfeszültség-védelem, teljesítménygátló funkció
Differenciális jel külső trigger funkció

Fő műszaki paraméterek

A lézeres fényforrás fő paraméterei
Lézerhullámhossz	1064nm ± 1nm
Szivattyúzási mód	Félvezető szivattyúzás
Ismétlődés frekvenciaváltó energia	1 ~ 20Hz ≥60MJ@20Hz
Besugárzási távolság	≥4 km
Impulzus szélesség	10ns ~ 20ns
Sugárirányítási szög	≤0,3mrád
Tengelyirányú stabilitás	<0,1mrad
Impulzus energiastabilitás	<5% (RMS, egy besugárzási cikluson belül)
Munkaidő @20Hz	Dolgozzon 1 percig, pihenjen 0,5 percig; Dolgozzon 8 ciklusig, pihenjen 15 percig, mielőtt folytatná a munkát
Tápegység	DC 28V ± 4V
Hatalom	A készenléti energiafogyasztás kevesebb, mint 20W; A csúcsteljesítmény -fogyasztás kevesebb, mint 120W;
Kódolási típus	Beépített pontos frekvenciakódolás, változó intervallumkód, támogatja az ál-véletlenszerű kódolást
Kódolási pontosság	≯1.5 μs@20Hz
Tartományrendszer -mutatók
Tartó üzemmód	Impulzus távolság
Távolsági frekvencia	1-5Hz
Maximális hatótávolság	≥8 km (2,3 m*2,3 m NATO -cél, reflektivitás0.3, láthatóság> 25 km,)
Mini hatótávolság	≤500 m
Pontosság	± 5m
Pontossági ráta	≥98%
Interfészek és szerkezetek

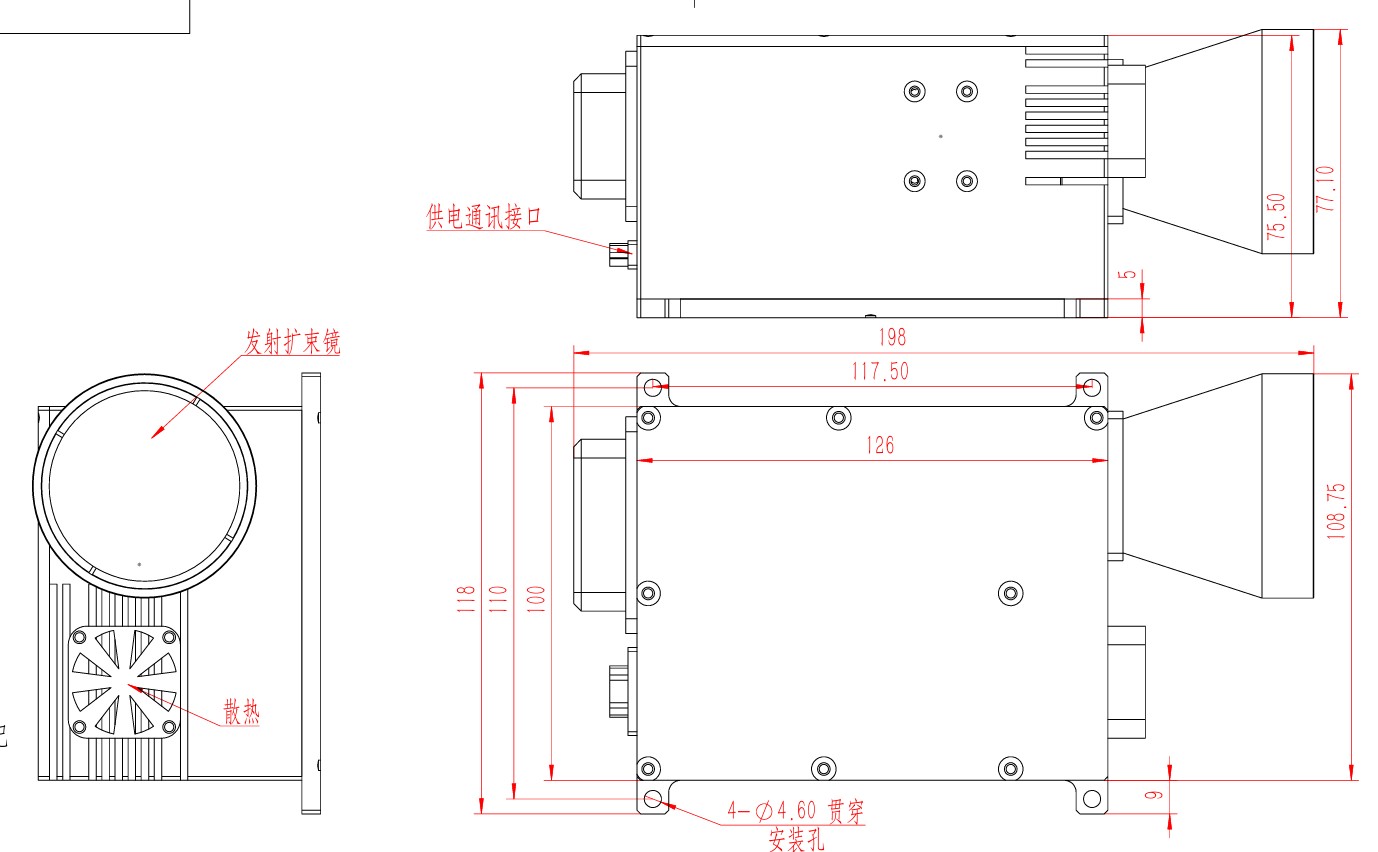

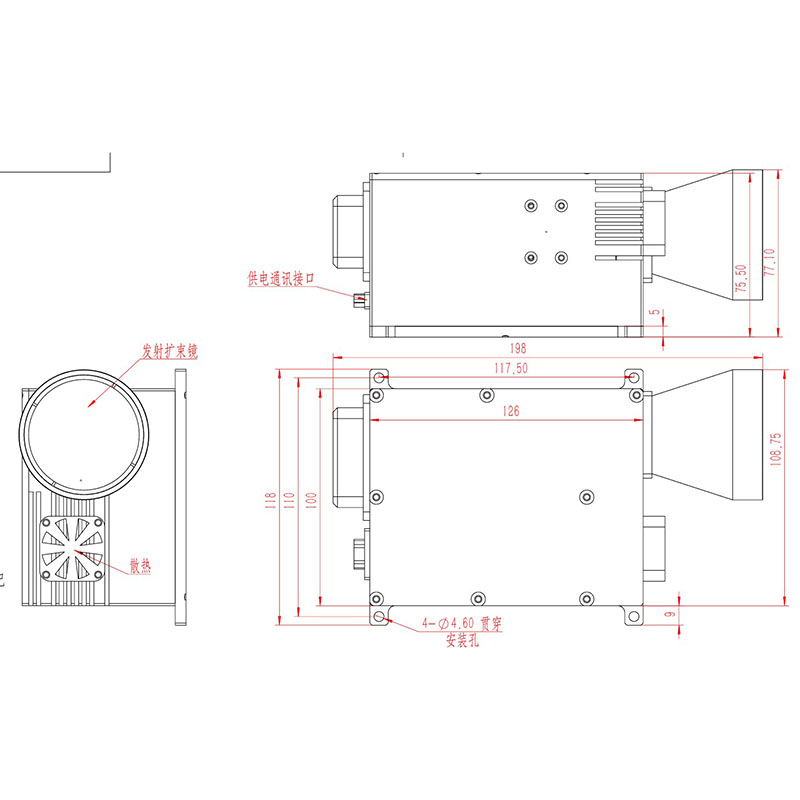

Modul mérete	≤ 198x109x75,5 mm
Súly	≤1,4 kg
Hűtési mód	Léghűtés
Az RS422 soros port és a külső szinkron bemenet 422 szint, a külső szinkron megvilágítás pedig 0-5 V
Környezeti alkalmasság
Üzemi hőmérséklet	-40 ℃ ~ +60 ℃
Tárolási hőmérséklet	-50 ℃ ~+75 ℃
