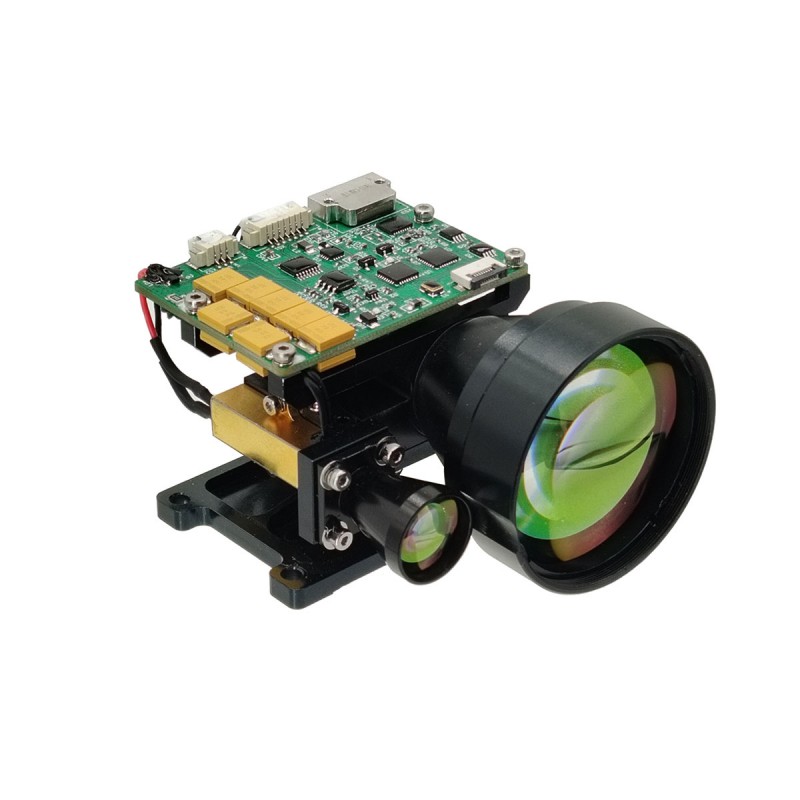

8 km-es szembiztonsági lézer-távolság modul
Az STA-B0815X egy emberi szembiztonsági lézer távolságmérési modul, amely felismeri a cél távolságot, és soros kommunikációval továbbítja a mért távolságot a felső számítógéphez. Láthatóság ≥ 15 km, cél reflexió ≥ 0,3, páratartalom ≤ 80%, a jármű (2,3 m × 2,3 m cél) távolság ≥8 km.
Kérdés küldése
termékleírás
Fő funkciók
(1) egyetlen és folyamatos tartomány;
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
(2) a lézertartomány -parancsokra való válaszadás, és a stop parancs szerint bármikor abbahagyhatja;
(3) kimeneti távolsági adatok és állapotinformációk impulzusonként egyszer a távolság mérése során;
(4) be tudja jelenteni az átadott lézerimpulzusok kumulatív számát (nincs áramlás elvesztése);
(5) távolságválasztás, első és hátsó célpont;
(6) Önteszt funkció.
Termék Bevezetés
A B0815X Laser RangeFinder modul egy katonai impulzusos lézer távolság, amelyet olyan alkalmazási forgatókönyvekhez terveztek, mint például repülőgépek, pilóta nélküli légi járművek, tartályok és hatókör. Kis méretű, könnyű, alacsony energiafogyasztással, stabil teljesítménygel, hosszú mérési távolsággal és hosszú élettartammal, emberi szembiztonsággal és egyéb előnyeivel rendelkezik, fontos technikai berendezés a termékcélok pontosságának javításához.
Termékteljesítmény -index
| Tétel | Műszaki paraméter | Oktatás |
| Modell | STA-B0815X | |
| Működő hullámhossz | 1535 ± 5nm | |
| Szembiztonság | 1. osztály (IEC 60825-1) | |
| Fogadó rekesz | Φ42 mm | |
| Kibocsátási rekesz | Φ14 mm | |
| Távolsági képesség | 50 m-15 km | |
| Hatótávolság | ≥15000 m | Maximális tartomány, megfigyelő láthatóság 25 km |
| ≥12000 m | Építési célok, reflexió: 0,6, megfigyelő láthatósága 25 km | |
| ≥8000 m | NATO -cél | |
| ≥4000 m | Élő cél | |
| ≥2500 m | UAV -cél | |
| Mini hatótávolság | 50 méter |
|
| Többcélú észlelés | Legfeljebb 3 cél |
|
| Pontosság | ± 1m | 3D |
| Távolság | 1 ~ 10Hz -es állítható |
|
| Pontossági ráta | ≥98% |
|
| Vakriasztási gyakoriság | 1% |
|
| Eltérési szög | ≤0,5mrád |
|
| Kommunikációs felület | RS422 / RS232 / TTL |
|
| Feszültség | DC18 ~ 32V |
|
| Dolgozó erő | ≤1,2W (@1Hz) | Normál hőmérsékleti vizsgálat |
| készenléti erő | ≤0,5w | Normál hőmérsékleti vizsgálat |
| Mechanikai sokk | 75 g, 1ms |
|
| Üzemi hőmérséklet | -40 ℃～+60 ℃ |
|
| Tárolási hőmérséklet | -45 ℃～+70 ℃ |
|
| Megbízhatóság | MTBF ≥ 1500H |
|
| Méret | ≤79 mm × 66 mm × 46 mm |
|
| Súly | ≤120 g |
|
| Fő funkció | Első és utolsó céltartomány, többcélú tartomány, távolság szelektivitás | |
Megjegyzések:
1) NATO célméret 2,3 m × 2,3 m; Az emberi célméret 0,5 m × 1,7 m; UAV célméret 0,2 m × 0,3
m; Reflectivity 30%, a megfigyelő láthatósága ≥ 15km

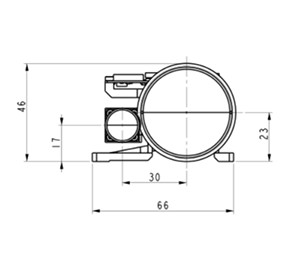

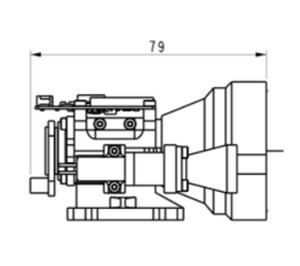

Szerkezeti telepítő felület
Külső felület
| Csatlakozómodell: MDC1-15SW1 | |||
| Csapszám | Meghatározás | Funkció | Megjegyzés |
| 1 | Vac | Teljesítmény -bemeneti pozitív | DC18-36v |
| 2 | GND | áramszünet földterület |
|
| 3 | Rs422_t/r+ | RS485+/RS422 Pozitív küldése |
|
| 4 | Rs422_t/r- | RS485+/RS422 NAGATÍV küldése |
|
| 5 | Rs422_rxd- | Az RS422 negatívan fogad |
|
| 6 | Rs422_rxd+ | Az RS422 pozitívan fogad |
|
| 7 | RS232-TX | RS232 Küldés |
|
| 8 | RS232-RX | RS232 Vegye át |
|
| 9 | TTL-TX | TTL Küldés | 3.3 V -os |
| 10 | TTL-RX | A TTL átveszi | 3.3 V -os |
| 11 | GND | kommunikációs hely |
|
| 12 | NC | Váltakozó |
|
| 13 | NC | Váltakozó |
|
| 14 | NC | Váltakozó |
|
| 15 | NC | Váltakozó |
|
Környezeti alkalmazkodóképesség
a) Munkahőmérséklet ： -40 ℃～+60 ℃.
b) Tárolási hőmérséklet ： -45 ℃～+70 ℃.
C) Véletlenszerű rezgés: 15 ～ 2000Hz, 3 irány. A specifikus tesztfeltételeket az 1. táblázat mutatja.
b) Tárolási hőmérséklet ： -45 ℃～+70 ℃.
C) Véletlenszerű rezgés: 15 ～ 2000Hz, 3 irány. A specifikus tesztfeltételeket az 1. táblázat mutatja.
1. táblázat véletlenszerű rezgésvizsgálati feltételek
| Sorszám | Frekvenciatartomány (Hz) | Gyorsító spektrális sűrűség (G2/Hz) | Rezgési idő (perc) |
| 1 | 15 ～ 190 | 0.01 | Rezgés minden irányban 15 perc alatt |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM tartomány modulok és egyedi megoldások
A B0815X rendszerintegrátorok számára készült, amelyek kényelmes, nagy teljesítményű és kompakt lézeres megoldást keresnek. Megbízható teljesítményt nyújt számos alkalmazásban.

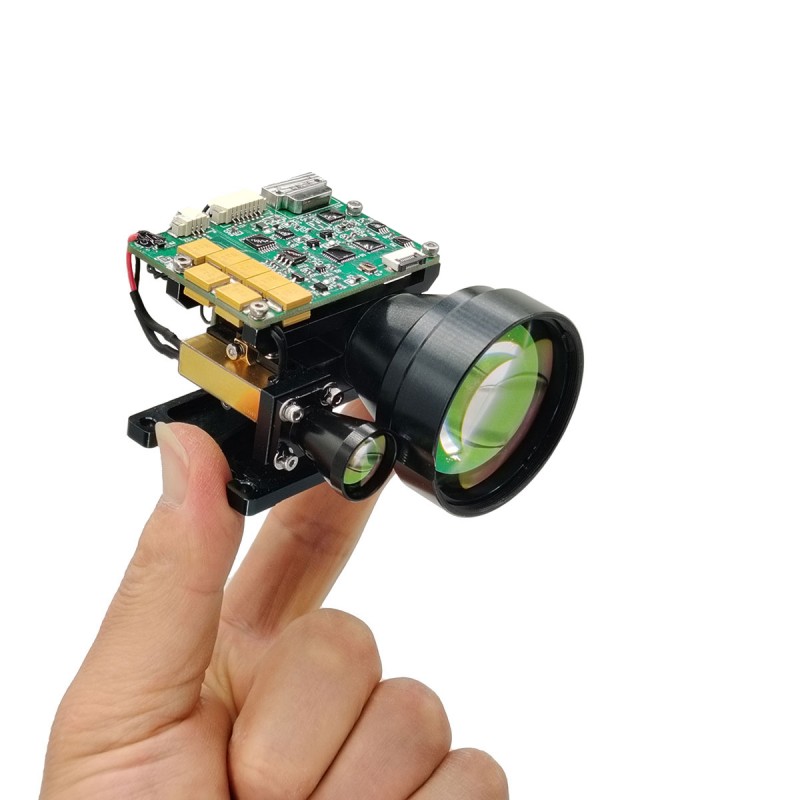

Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
Nagyon kicsi, ultra könnyű, alacsony energiafogyasztással rendelkezik, és nagy távolságra mérhető. Kézi eszközökhöz (termikus képalkotás), fegyvert szerelő alkalmazásokhoz, hordozható rendszerekhez és könnyű érzékelő lakosztályokhoz, valamint pilóta nélküli légi járművekhez vagy UGV -khez alkalmas.
