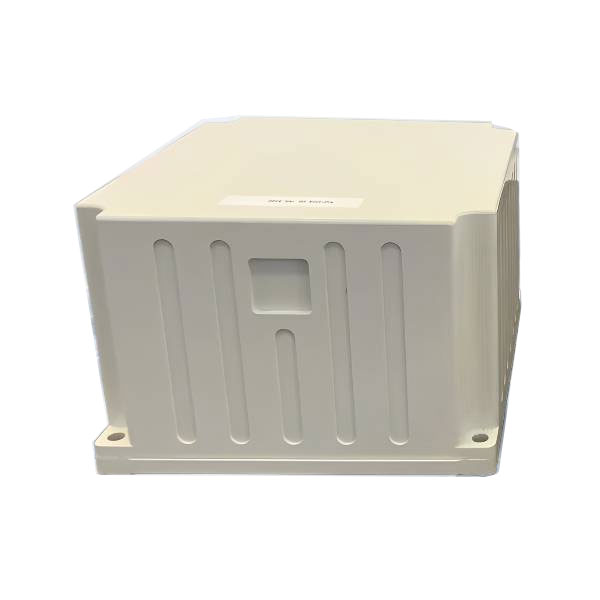

Száloptikai giroszkóp-Accelerométer és GNSS integrált navigációs rendszer
A száloptikai giroszkóp-gyorsererométer és a GNSS integrált navigációs rendszer Jio-D300S költséghatékony zárt hurok-optikai giroszkópon, gyorsulásmérőn és csúcskategóriás GNSS-fogadó táblán alapul, a multi-szenzor fúziós és navigációs megoldás algoritmusának megvalósításához, a közép- és a fejjel és a fejezetes mobil mérési rendszerekhez, a nagy U-t, az alkalmazáshoz szükséges, az algoritmus megvalósításához, az algoritmus megvalósításához, az algoritmus megvalósításához. információk.
Modell:JIO-D300S
Kérdés küldése
termékleírás
A száloptikai giroszkóp-gyorsererométer és a GNSS integrált navigációs rendszere kombinált inerciális/műholdas navigációs módot és tiszta inerciális módot tartalmaz.
A műholdak, amelyeket a GNSS -vevő fogadhat a tehetetlenségi/műholdas integrált navigációs módban a műholdas helymeghatározási információkban a kombinált navigációhoz; Kimeneti inerciális megoldás helyzete a jelsebesség hozzáállásának elvesztése után, méterszintű pozicionálási pontossággal rövid idő alatt.
A tiszta tehetetlenségi mód megkezdése után a pontos hozzáállás mérése funkciója, és ki tudja adni a hangmagasságot és a fejlécet, a tiszta tehetetlenség statikusan kereshet északot.
A száloptikai giroszkóp Jioptics telepítése az integrációs rugalmasság megkönnyítése érdekében, és fejlesztőink eszközkészlete a gyors prototípus készítéséhez, nemcsak a specifikációs követelményeknek felel meg, a magas színvonalú teljesítmény szintén megfelel a végfelhasználók igényeinek.
A műholdak, amelyeket a GNSS -vevő fogadhat a tehetetlenségi/műholdas integrált navigációs módban a műholdas helymeghatározási információkban a kombinált navigációhoz; Kimeneti inerciális megoldás helyzete a jelsebesség hozzáállásának elvesztése után, méterszintű pozicionálási pontossággal rövid idő alatt.
A tiszta tehetetlenségi mód megkezdése után a pontos hozzáállás mérése funkciója, és ki tudja adni a hangmagasságot és a fejlécet, a tiszta tehetetlenség statikusan kereshet északot.
A száloptikai giroszkóp Jioptics telepítése az integrációs rugalmasság megkönnyítése érdekében, és fejlesztőink eszközkészlete a gyors prototípus készítéséhez, nemcsak a specifikációs követelményeknek felel meg, a magas színvonalú teljesítmény szintén megfelel a végfelhasználók igényeinek.
Szolgáltatásaink
A Jioptics profi és hatékony csapat. Adjon meg az OEM/ODM szolgáltatásokat az Ön számára, vegye fel velünk a kapcsolatot az exkluzív szálas optikai giroszkóp testreszabásához
Termékjellemzők
- Helyezze a pontosságot centiméterig
- Attitude measurement error better than 0.01°
- Működési hőmérsékleti tartomány: -40 ~ 60 ℃
- Rezgési környezet: 20 ~ 2000Hz, 3,03 g
- Gazdag interfésztípusok, az RS232, RS422, CAN és más standard interfészek támogatása
- A kudarcok közötti átlagos idő 30000h -ig
- Attitude measurement error better than 0.01°
- Működési hőmérsékleti tartomány: -40 ~ 60 ℃
- Rezgési környezet: 20 ~ 2000Hz, 3,03 g
- Gazdag interfésztípusok, az RS232, RS422, CAN és más standard interfészek támogatása
- A kudarcok közötti átlagos idő 30000h -ig
Elektromos jellemzők
- tápegység: széles feszültségbemenet 12 ~ 36 V
- Besorolt teljesítmény: 24W (max)
- Besorolt teljesítmény: 24W (max)
Mechanikai méretek
Műszaki mutatók
| Paraméter | Tulajdonság | Tipikus érték | Egység |
| Helyzetpontosság | Egypontos (RMS) | 1.2 | m |
| RTK （RMS） | 2 cm+1ppm |
|
|
| Utófeldolgozás (RMS) | 1 cm+1ppm |
|
|
| A zár pontosságának elvesztése (CEP) | 2nm① |
|
|
| Heading (RMS) | Kombinált pontosság | 0,1② | º |
| Utófeldolgozás | 0.01 | º | |
| A zár visszatartási pontosságának elvesztése | 0,02① | º | |
| Észak-keresési pontosság | 0,2③ | ºSECL | |
| Hozzáállás (RMS) | Kombinált pontosság | 0.01 | º |
| Utófeldolgozás | 0.006 | º | |
| A zár visszatartási pontosságának elvesztése | 0,02① | º | |
| Vízszintes sebesség -pontosság (RMS) |
|
0.05 | m/s |
| Időzítési pontosság |
|
20 | NS |
| Adatkimeneti frekvencia |
|
200④ | HZ |
| Giroszkóp | Hatótávolság | 300 | º / s |
| Nulla torzítás stabilitása | 0,02⑤ | º/h | |
| Méretarányos tényező | 50 | ppm | |
| Sarok véletlenszerű séta | 0.005 | º/√hr | |
| Gyorsulásmérő | Hatótávolság | 16 | g |
|
|
Nulla torzítás stabilitása | 50⑤ | μg |
| Méretarányos tényező | 50 | ppm | |
| SPEED véletlenszerű séta | 0.01 | m/s/√hr |
SPEED véletlenszerű séta
| Paraméter | Tulajdonság | Referencia | Egység |
| Fizikai méret | Méret | 176,8 × 188,8 × 117 | mm3 |
| Súly | <5 | kg | |
| Elektromos jellemzők | Névleges feszültség | 12 ~ 36 | V |
| Névleges teljesítmény | 24 (egyensúlyi állapot) | W | |
| Emlékezet | Fenntartott |
|
|
| Környezeti mutatók | Üzemi hőmérséklet | -40 ~+60 | ℃ |
| Tárolási hőmérséklet | -45 ~+70 | ℃ | |
| Véletlenszerű rezgés | 3,03 （20 ~ 2000Hz） | g | |
| MTBF | 30000 | h | |
| Interfész funkciók |
|
PPS, esemény, RS232, RS422, CAN (Opcionális) |
|
|
|
Hálózati port (fenntartva), antenna port, kerék sebességérzékelő port |
|
|
| Jegyzet: ① Az igazítás érvényes, és a zár 60 percig elveszik; ② A vétán körülményeket manőverezni kell; ③TWO-POSION igazítás, 15 perces igazítás, a két pozíció közötti különbség nagyobb, mint 90 fok; ④ Egyetlen kimenet 200Hz; ⑤10s átlag. |
|||
