ATH-12

A lézerfigyelmeztetés funkciója a lézeres távolságmérők és lézeres célkijelzők lézerkimenetének érzékelése, információval szolgálva a célpont tájolásáról.

Kérdés küldése

termékleírás

Magas érzékenység
Gyors válasz
A fenyegetés besorolása
Fenyegetés azonosítása és rangsorolása (feladat adatfájlokon keresztül)
Nagy felbontású lézerhullám irányérzékelés
Sáv 0,9 μm~1,6 μm hullámhossz lefedettség

A lézeres figyelmeztető eszközök alkalmazási területei

• Az ellenséges lézeres fenyegetés észlelése
• Lézersugár rider
•Lézeres célpont kijelölő (LTD)
• Lézeres távolságmérő (LRF)
• Járművekre szerelt, légi és hajós platformok mindegyike használható (a termékek az igényeknek megfelelően testreszabhatók)

STA-LW360X lézeres figyelmeztető rendszer jellemzői

• Járművekre szerelt, légi és hajós platformok mindegyike használható (a termékek az igényeknek megfelelően testreszabhatók)
• Magas észlelési valószínűség, vízszintes 360 °, magasság -5 ° és +90 ° között;
• Rendkívül alacsony téves riasztási arány ≤ 1 alkalom/1000 óra
• Veszélyes lézersáv érzékelése 0,9 μm~1,6 μm (0,4-1,7 μm opcionális)
• PRF (Pulse Repetition Frequency) érzékelés
• Több egyidejű fenyegetésészlelés és -követés
• Több egyidejű fenyegetésészlelés és -követés
• Magas MTBF érték
• RS422 interfész (testreszabható interfész)
• O-szintű karbantartást vizsgáló berendezés

Fő műszaki paraméterek

Modell	STA-LW360S
Érzékelési hullámhossz	0,9 μm~1,6 μm (Testreszabható 0,4-1,7 um)
Érzékelési távolság	≥ 5 km
Érzékelési légtér	Azimut 0-360°, magasság 0-90°
Oldalszög szerinti felbontó képesség	≤ 22,5 °
Méret	Érzékelő antenna ≤Φ 120 mm × 80 mm (csatlakozók nélkül) Kijelző modul ≤ 130 mm × 80 mm × 50 mm (csatlakozók nélkül)
Súly	Érzékelő antenna ≤ 2kgKijelző modul ≤ 1kg
Tápegység	DC28V

Összetétel és felhasználás

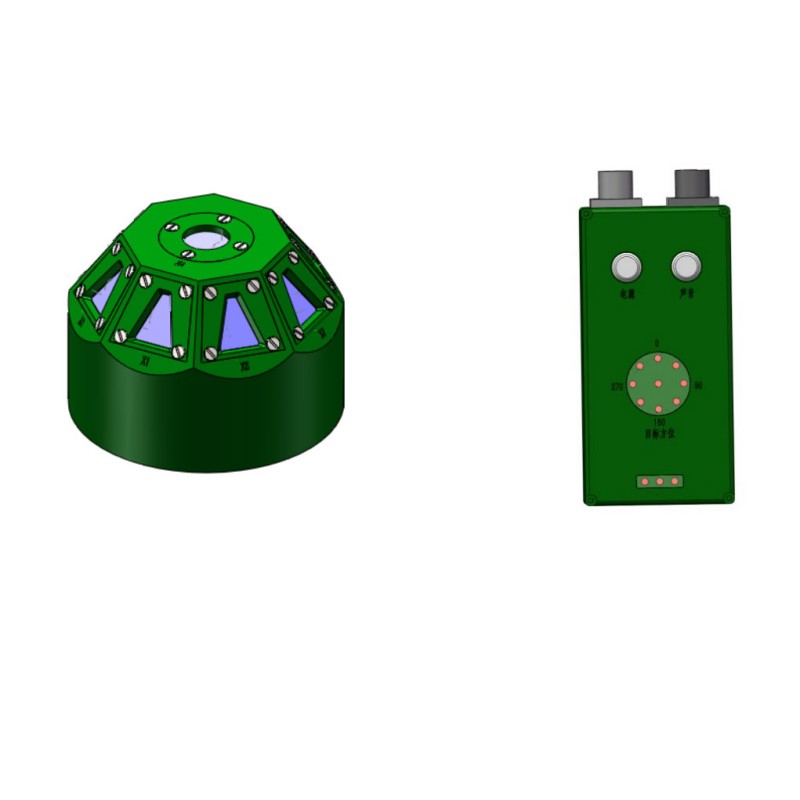

1. A rendszer összetétele
A lézerdetektor főként egy lézerérzékelő modulból és egy kijelzőmodulból áll. A lézeres érzékelő modul egy állvány vagy járműplatform tetejére szerelhető, és 360°-os azimut érzékelést tesz lehetővé. A kijelzőmodul lézeres információk megjelenítésére szolgál a személyzet számára.

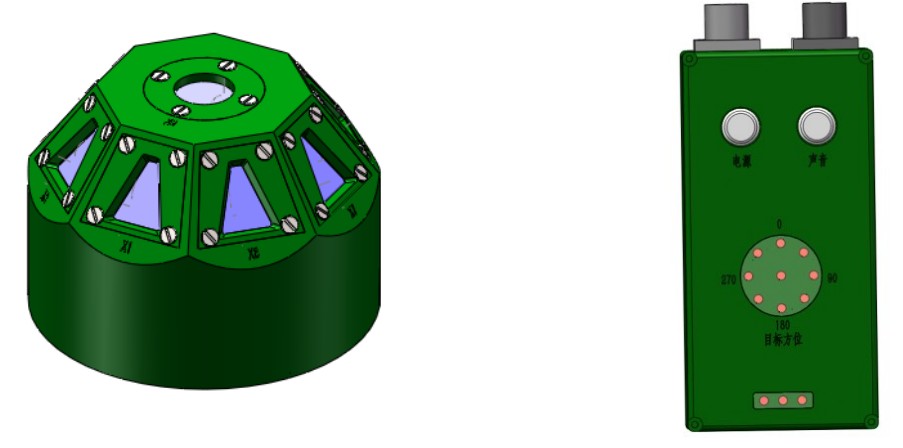

Lézeres érzékelő modul Kijelző modul

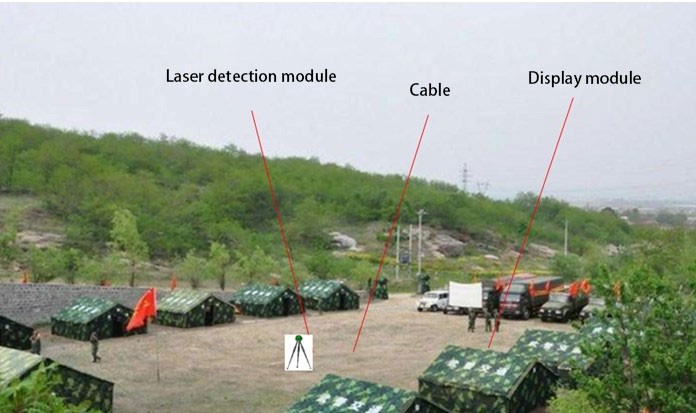

Használat

A lézerdetektor kis és könnyű felhasználású, a lézerdetektor modult állványra vagy járműállványra állítjuk fel, a lézerdetektor modult és a kijelző modult kábelekkel kötjük össze, a kijelző modult pedig a jármű belsejében helyezzük el használatra. Ha lézerjel érkezik, a kijelzőmodul a céliránynak megfelelő jelzőfényt világítja meg, jelezve, hogy lézerjel van ebben az irányban.
Ugyanakkor a készülék egy külső kommunikációs interfészhez csatlakoztatható a lézer tájolásának, kódjának és egyéb információknak a kiadásához.
