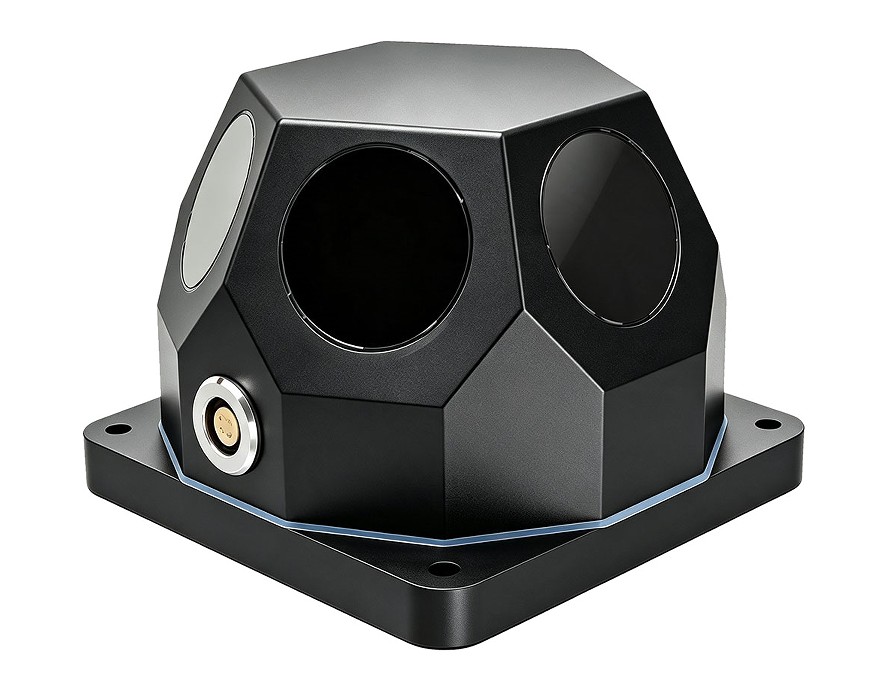

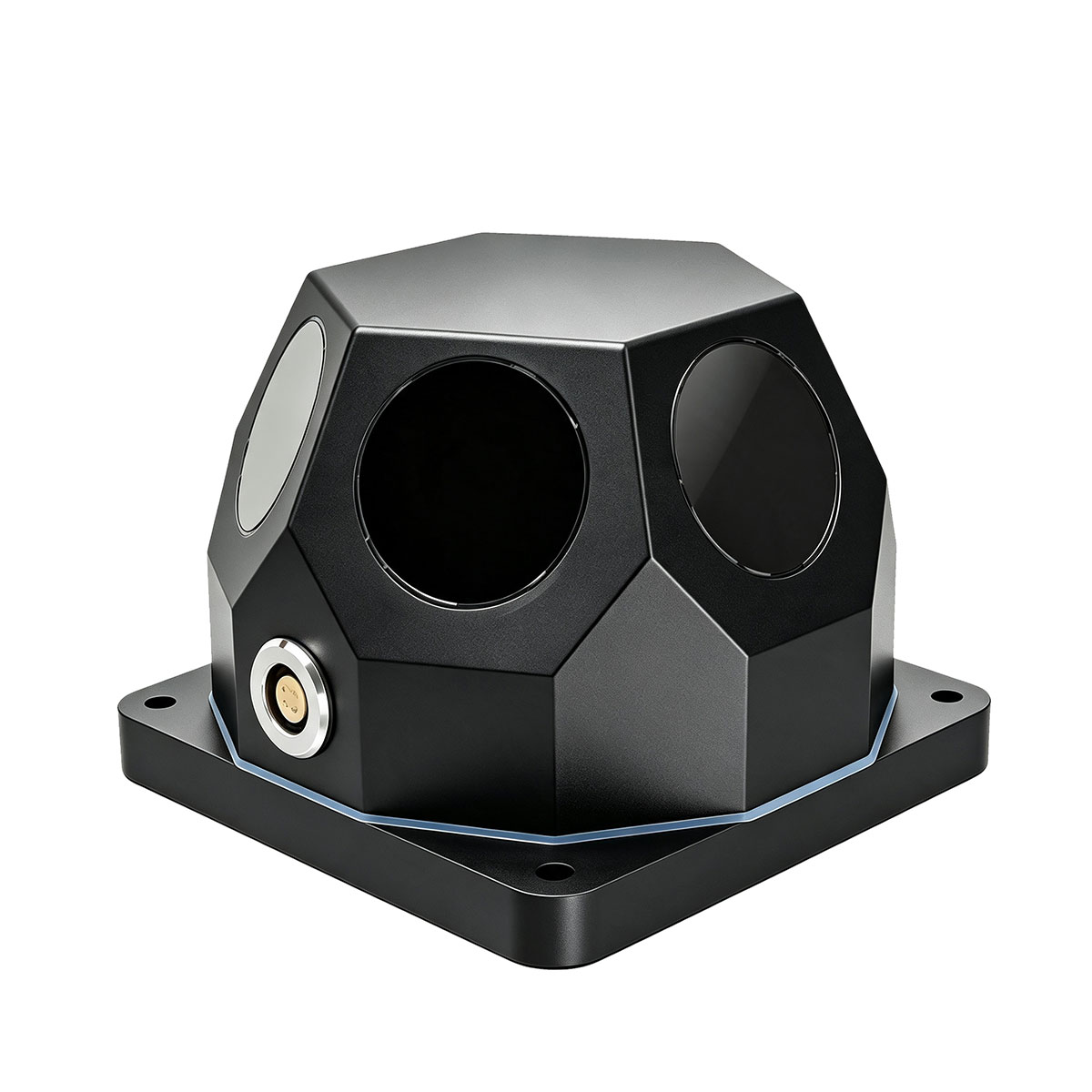

Platformra szerelt LWS360D lézeres figyelmeztető rendszer
A STA LWS360D lézeres figyelmeztető rendszer hat érzékelőablakkal van felszerelve a 360°-os mindenirányú érzékeléshez. Valós időben észleli a lézeres fenyegetéseket, és gyors hallható vizuális riasztásokat indít el. Moduláris felépítésének és nagy megbízhatóságának köszönhetően egyszerű telepítést és telepítést tesz lehetővé összetett forgatókönyvek esetén, beleértve a szárazföldi, járműre szerelt és hajón lévő platformokat.
Érzékelési hullámhossz: 900-1700 nm
Észlelési tartomány: ≥5km
Érzékelési látómező: 360°(90°X6)
Kérdés küldése
termékleírás
A STA-LWS360D lézeres figyelmeztető rendszer két funkcionális egységből áll: lézerjel vevő modulból és akuszto-optikai riasztó modulból. Hat lézerjel-fogadó ablakkal felszerelve, 360 fokos, minden irányú vakok nélküli érzékelést valósít meg, amely valós időben képes érzékelni, észlelni és azonosítani a bejövő külső lézersugárzás veszélyjelzéseit. Az érvényes lézeres veszélyjelzések rögzítésekor a fogadó modul azonnal riasztási trigger jeleket ad ki, hogy aktiválja az akusztikus-optikai riasztómodult.
A moduláris felépítésnek köszönhetően a rendszer kompakt felépítésű, magas működési megbízhatósággal, valamint kényelmes telepítéssel, üzembe helyezéssel és karbantartással rendelkezik. Kompatibilis a jármű-, hajó- és egyéb platformokkal, a felszerelési pozíciók rugalmasan elrendezhetők a harci küldetés követelményeinek megfelelően, hogy különféle összetett forgatókönyvekben lézeres észlelési és fenyegetés-figyelmeztetési feladatokat hajtsanak végre.
A moduláris felépítésnek köszönhetően a rendszer kompakt felépítésű, magas működési megbízhatósággal, valamint kényelmes telepítéssel, üzembe helyezéssel és karbantartással rendelkezik. Kompatibilis a jármű-, hajó- és egyéb platformokkal, a felszerelési pozíciók rugalmasan elrendezhetők a harci küldetés követelményeinek megfelelően, hogy különféle összetett forgatókönyvekben lézeres észlelési és fenyegetés-figyelmeztetési feladatokat hajtsanak végre.
A lézeres figyelmeztető eszközök alkalmazási területei
• Az ellenséges lézeres fenyegetés észlelése
•Lézeres célpont kijelölő (LTD)
• Lézeres távolságmérő (LRF)
• Járműre szerelhető (a termékek igény szerint testreszabhatók)
•Lézeres célpont kijelölő (LTD)
• Lézeres távolságmérő (LRF)
• Járműre szerelhető (a termékek igény szerint testreszabhatók)
Fő műszaki paraméterek
| Modul | STA-LWS360D |
| Érzékelő típusa | InGaAs |
| Felderítő objektum | Minden lézeres fenyegetés a 900-1700 nm tartományban |
| Érzékelési tartomány | ≥5 km (minél erősebb a lézer, annál távolabb az érzékelés, és fordítva) |
| Érzékelési hullámhossz | 0,9-1,7 μm (Igény szerint testreszabható) |
| Érzékelési érzékenység | ≥100 μW/cm² |
| Válaszidő | <10 ms |
| Érzékelési látómező | 360° (nincs vakfolt) |
| Lézeres érzékelési ablak | 6 |
| Egyablakos érzékelési szög | 90° |
| Tartósság | IP68 |
| Riasztási módszer | Hangos és vizuális riasztás |
| Üzemi feszültség | DC 24V |
| Tápellátás módja: | Külső egyenáramú tápegység; |
| Jel interfész | Négy magos repülési csatlakozó interfész |
| Munkamód | Kiváltott figyelmeztetés |
| Súly | ≤350g |
| Átfogó méret | 95x95x68mm (Igény szerint testreszabható) |
| Üzemi hőmérséklet | 20 ℃ ~ +55 ℃ (A hőmérséklet -40 ℃ és +55 ℃ között növelhető.) |
| Tárolási hőmérséklet | -40 ℃ ~ +65 ℃ |
Megjegyzés: A kommunikációs interfésszel rendelkező lézerriasztások az igényeknek megfelelően testreszabhatók.

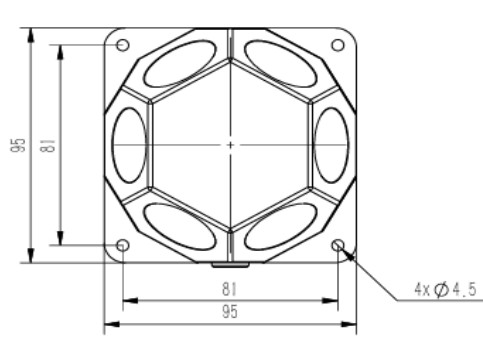

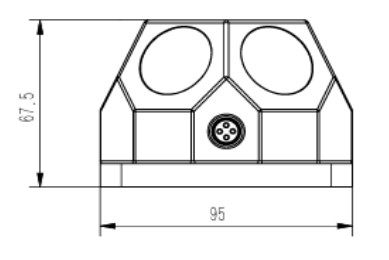

STA LWS360D lézeres figyelmeztető rendszer LWS mérete
A hang- és fényriasztó modul fizikai képe (testreszabható)
Interfész meghatározása
Tápellátás és riasztási jel kimenet interfész:
1. táblázat A tápegység és a riasztási jel kimeneti interfész meghatározása
1. táblázat A tápegység és a riasztási jel kimeneti interfész meghatározása
| Pin | Meghatározás | Megjegyzések |
| 1 | +24V | 24V-os tápegység |
| 4 | GND | |
| 2 | Riasztó jelzés+ | Jelkimenet |
| 3 | Riasztó jel- |
Tápellátás és riasztási jel bemeneti interfész:
2. táblázat A tápegység és a riasztási jel bemeneti interfész meghatározása
2. táblázat A tápegység és a riasztási jel bemeneti interfész meghatározása
| Pin | Meghatározás | Megjegyzések |
| 1 | +24V | 24V-os tápegység |
| 4 | GND | |
| 2 | Riasztó jelzés+ | Jel bemenet |
| 3 | Riasztó jel- |
