3 km-es szembiztos lézeres távolságmérő modul

A 3 km-es szembiztonsági hatótávolság-modul főként lézermodulból, vevőantennából, érzékelőelemből, hardver áramköri lapból, fő szerkezetből stb.

Teljesítmény paraméter

magyarázó megjegyzés:

1)NATO célméret2,3m × 2,3m, emberi céltábla mérete 0,5m × 1,7m, UAV célmérete 0.3m×0,3 m, fényvisszaverő képesség 30%; láthatóság ≥25km, tipikus célreflexió ≥80%.

ügyfél felület

Elektromos interfész

Az elektromos interfész követelményei a következők:

A) Tápfeszültség: 4,5V~16V;

b) Készenléti energiafogyasztás: legfeljebb 0,6 W;

c) Átlagos energiafogyasztás: legfeljebb 1,5 W@1Hz;

d) Csúcsteljesítmény: 7W@12V vagy annál kisebb;

e) Interfész meghatározása: Csatlakozómodell: Jangce-folyó csatlakozó: A1257WR-S-6P, a tápegység és a kommunikációs port érintkezőjének meghatározása a távolságmérő végén az 1. táblázatban látható.

A távolságmérő tápellátásának és kommunikációs portjának tűinek meghatározása

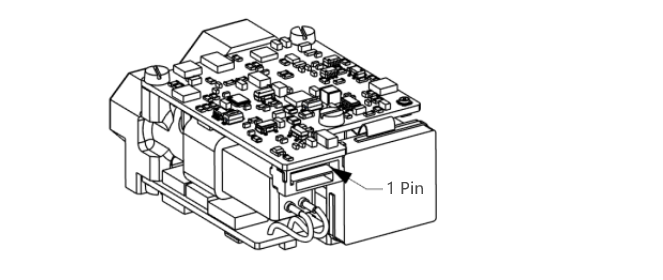

1. tűs sematikus diagram

mechanikus interfész

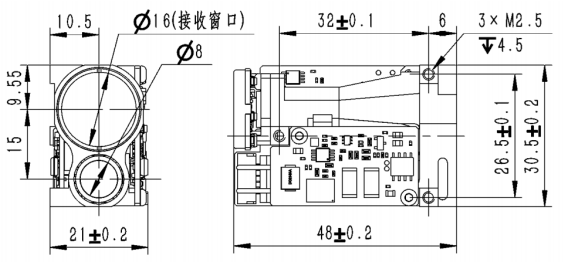

A távolságmérő modul és a felhasználói telepítési felület külső méretei az alábbi ábrán láthatók.

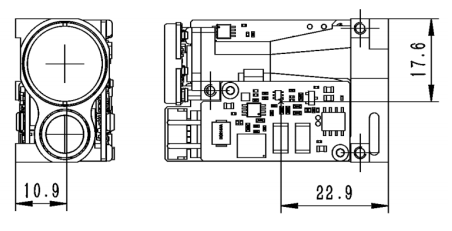

A tömegközéppont az alábbiakban látható

Világos ablak használati javaslatok

Anyagválasztás

Könnyű ablak anyag

Világos ablakanyagként a H-K9L optikai üveget választották. A H-K9L a legelterjedtebb színtelen optikai üveg, amely 300-2100 nm-es lézertartományra alkalmas. Magas költséghatékonysággal és kiváló fizikai tulajdonságokkal rendelkezik.

Feldolgozási követelmények

A világítóablak ékszögtűrésének a lehető legkisebbnek kell lennie. Javasoljuk, hogy az ékszög tűrése legfeljebb 3′ (tűrési fokozat 7-nél kisebb vagy egyenlő);

A fényablak optikai felülete legyen a lehető legsimább, és 0,012-es kontúrszámtani átlageltérést (Ra) ajánlunk.

Használjon ajánlásokat

Világos ablakbevonat javaslatok

Az 1535 nm-es lézeres távolságmérő optikai ablakát 1525 nm és 1545 nm közötti, ≥99%-os áteresztőképességű tükröződésgátló fóliával javasolt bevonni. A termék konkrét felhasználási környezetétől függően más védőfóliák, például hidrofób fólia vagy kemény fólia is választható az optikai ablak külső felületén. A többi mutató a GJB2485-95-re vonatkozik ≥97%-os áteresztőképességgel.

Fényablak formája és felhasználási javaslatai

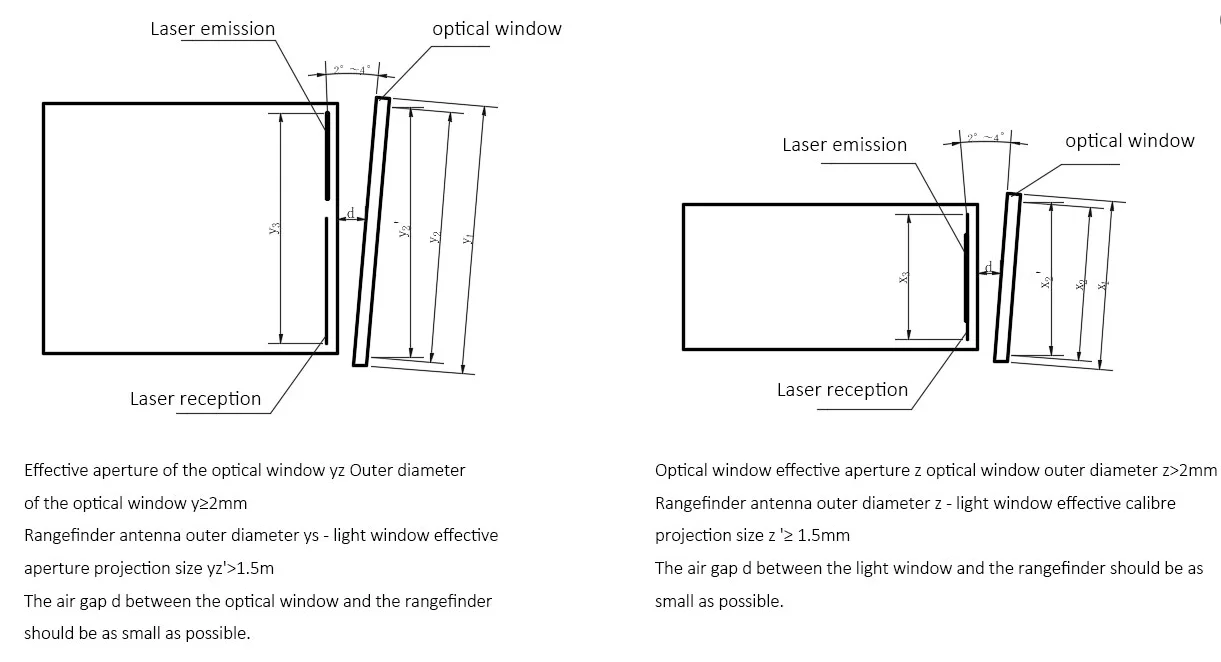

Az optikai ablak effektív rekeszértéke a terméktől függően változik. Külső méreteinek biztosítaniuk kell, hogy az optikai ablak effektív apertúra-külső átmérője ≥ 2 mm, a távolságmérő antenna külső átmérője pedig az optikai ablak effektív apertúrájának vetületi mérete ≥ 1,5 mm. A sematikus diagram az alábbi ábrán látható. A lézernek az optikai ablak általi elnyelése miatt javasolt, hogy magának az optikai ablaknak a vastagságát 2-4 mm között szabályozzák a külső méretei alapján.

Mivel a fényablak nagy áteresztőképességgel rendelkezik, ajánlatos az emissziós optikai tengely és a fényablak normál tengelye közötti tengelyeltérést 2°-4°-on belül szabályozni. A világítóablak és a két hordó helyzetének sematikus diagramja az alábbi ábrán látható. Ugyanakkor a világítóablak és a távolságmérő közötti levegő távolságnak a lehető legkisebbnek kell lennie.
