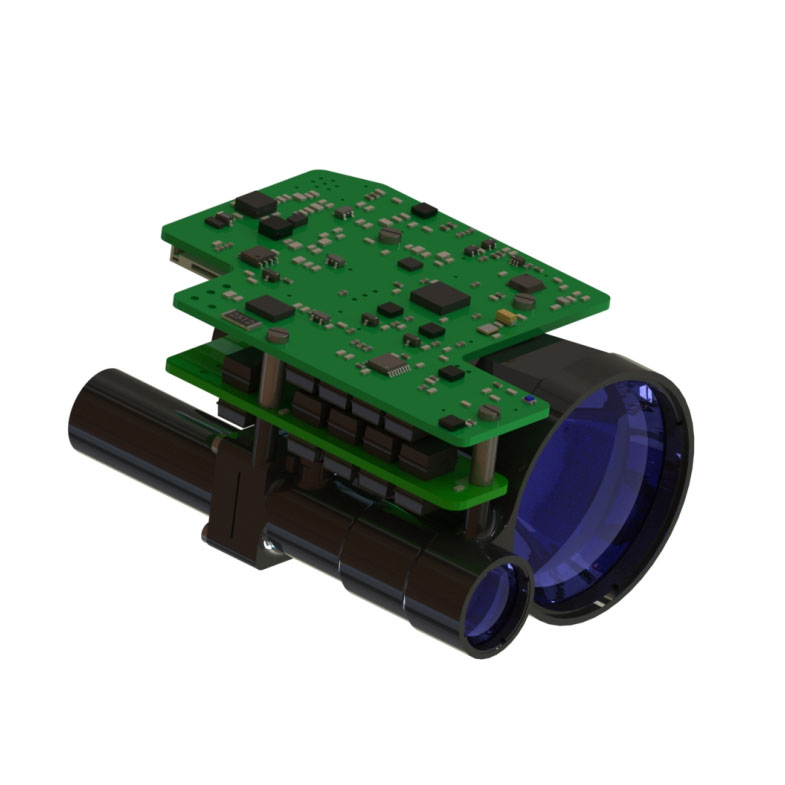

10 km lézer távolságmérő modul

Az STA-D1013X 10 km-es lézeres távolsági modul elfogadja a 1535 nm-es erbium üveg lézermodult, amelyet a Jioptics önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosságú, hosszú mérési távolság és az emberi szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: NATO célpont ≥10000m; Tipikus cél ≥13000m
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤165 g

10 km -es lézer távolságmérő modul funkciók

1. Integrált szerkezeti tervezés, sokk és rezgésállóság, nagy megbízhatóság, erős környezeti alkalmazkodóképesség;
2.
3. Az áramkör belső felülete mind a hegesztett huzal közvetlen csatlakozási folyamat, szilárd és megbízható, amelyek elkerülhetik a laza csatlakozó, az oxidáció és a vízgőz által okozott rövidzárlatot vagy rossz érintkezést, és javíthatják a termékek megbízhatóságát és életét.

Termékteljesítmény-index az STA-D1013X lézeres távolsági modulhoz

Tétel	Index
Modell	STA-D1013X
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	50m-13000m
	13000m	Jellemző nagy cél, láthatóság ≥ 25km
	10000 méter	Láthatósági ≥ 25 km, célpont 0,3 reflexiós képességgel 2,3 m × 2,3 m járműveknél
Nedvesség	≤ 60%
Pontosság	± 1m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤50 m
Eltérési szög	≤0,3mrád
Távolság	Egyszer, 1Hz, 5Hz, 10Hz
Méret	≤89 mm × 62,5 mm × 46 mm
Feszültség	10 V ～ 14V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 5W
Készenléti energiafogyasztás	≤1,5w
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤165 g

Szerkezeti telepítési interfész az STA-D1013X RangeFinder modulhoz

Termékfunkció az STA-D1013X mérőérzékelőhez

● lézertartomány funkció;
● bekapcsoló önmeghatározási funkció;
● Az első és az utolsó célválasztási funkció;
● Range Gating Function;
● Állítsa be az automatikus távolsági intervallum funkciót;
● Halmozza fel a lézerkibocsátási idő funkciót;
● Teljesítmény -polaritás fordított védelem.

Elektromos interfész

Az elektromos interfész követelményei a következők:
● tápegység feszültsége: 10 V ~ 14 V;
● Átlagos energiafogyasztás: ≤5w;
● készenléti energiafogyasztás: ≤1,5w;
● A felső számítógép vége és az A1257H-10P csatlakozó közötti keresztkapcsolási teszt az A1257H-10P csatlakozón keresztül valósul meg. A távolság -kereső végső tápegység és a kommunikációs port PIN -kódok meghatározásait a következő táblázat tartalmazza.

A tápegység és a kommunikációs port Pin meghatározása a RangeFinder végén

Csapszám	Szám	Átviteli irány	Jegyzet
P-1	GND	---	Kommunikációs földhuzal
P-2	Rs422_rx_n	I	RangeFinder vevő -
P-3	Rs422_rx_p	I	RangeFinder vevő +
P-4	Rs422_tx_n	O	Rank Finder Broadcaster -
P-5	Rs422_tx_p	O	RangeFinder Broadcaster +
P-6	NC	---	készenlétben lévő
P-7	NC	---	készenlétben lévő
P-8	NC	---	készenlétben lévő
P-9	P-	---	Tápegység, talaj
P-10	P+	---	Tápegység, 10 V ~ 14v
