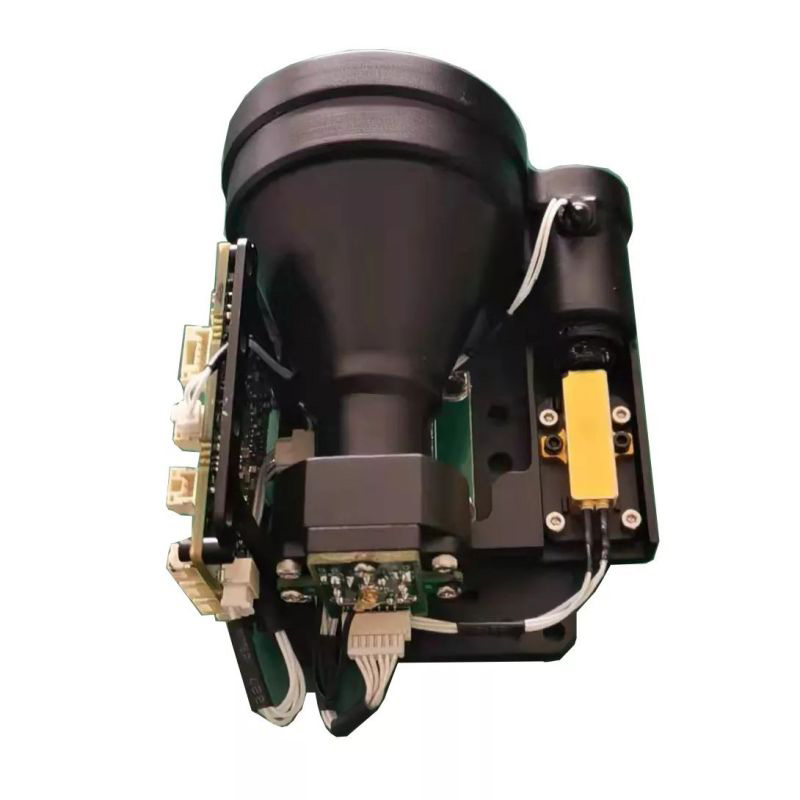

15000 m távolságmérő modul

Az STA-D1520Y 15000M távolságmérő modul elfogadja a 1535 nm-es erbium üveg lézermodult, amelyet a Jioptics önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosság, a hosszú mérési távolság és az emberi szembiztonság jellemzői.

Modell:STA-D1520Y STA-M1215X

Kérdés küldése

termékleírás

Az STA-D1520Y elfogadja az 1535 NM ERBIUM Glass Lézermodult, amelyet a JIOPTICS önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosság, a hosszú mérési távolság és az emberi szembiztonság jellemzői.

Maximális mérési tartomány: 15000 m (jármű) 20000 m (fal)
A pontosság ± 1,5 m
Mérési pontosság ≥ 98%
Súly ≤600 g

15000 m -es távolságmérő modul funkciók

1. A teljes gépszerkezet, a sokk és a rezgés integrált kialakítása, az áramkör alkalmazza az al-Warehouse tömítés kialakítását, az energiaszigetelés kialakítását, az erős elektromágneses kompatibilitást, a nagy megbízhatóságot és az erős környezeti alkalmazkodóképességet;
2.
3. Az áramkör belső interfészei mindegyike elfogadja a hegesztési huzal közvetlen csatlakozási folyamatot, amely szilárd és megbízható, amely elkerülheti a csatlakozó meglazulása, oxidációja és vízgőzének rövidzárlatát vagy rossz érintkezését, és javíthatja a termék megbízhatóságát és élettartamát.

Termékteljesítmény -index

Tétel	Index
Modell	Sta-D1520Y
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	120m-20000m
Távolsági képesség	20000 méter	Nagy cél, láthatóság ≥ 25km
	15000 méter	Láthatósági ≥ 25 km, célpont 0,3 reflexiós képességgel 2,3 m × 4,6 m járműveknél
Nedvesség	≤ 80%
Pontosság	± 3m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤50 m
Eltérési szög	≤0,5mrád
Távolság	Egyszer, 1Hz
Méret	≤144 mm × 108 mm × 75 mm
Feszültség	18 V ～ 36V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 6W
Készenléti energiafogyasztás	2,5W
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤600 g

Szerkezeti telepítő felület

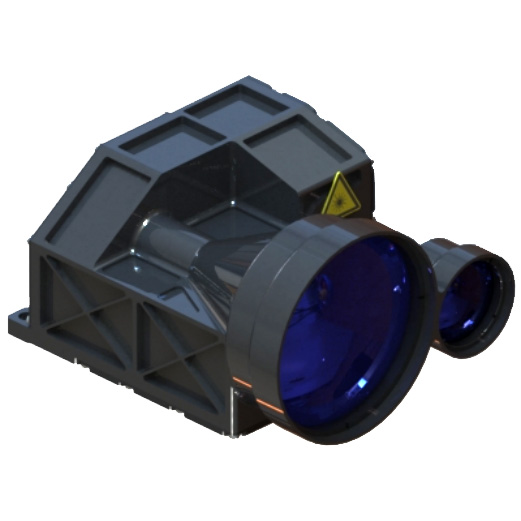

A termék kiemelt elemei

● Könnyű, csak 160 g
● Hatalmas mérés akár 14 km -ig
● ellenáll a legkevésbé 1600 g -ig
● Rendkívül alacsony energiafogyasztás
● Nagy mérési pontosság 1 m
● Széles körű működési hőmérsékleti tartomány –40 ° C és +65 ° C között

Alkalmazások

● Fegyverre szerelt eszközök
● Kézi eszközök
● Megfigyelő és megfigyelő rendszerek
● Az UAV és az UGV érzékelő lakosztályai

Termékteljesítmény -index

TELJESÍTMÉNY
Maximális hatósugár	15000 méter
Tartomány teljesítménye a sugárfedési célon Reflectivity: 60%, megfigyelő láthatósága 25 km	14000 méter
A tartomány teljesítménye 2,3 × 2,3 m -es célméreten Reflectivity: 30%, megfigyelő láthatósága 25 km	12000 méter
Tartomány teljesítménye 1 × 1 m -es célméreten Reflectivity: 10%, megfigyelő láthatósága 25 km	10000 méter
Minimális hatótávolság	20 méter
Tartomány pontosság	± 1m
Ismétlési arányok	1-10Hz
Több célérzékelés	3 cél
Hullámhossz	1535nm
Eltérés	0,3mrád
Szembiztonság Per IEC 60825-1	1. lézer osztály
Környezeti jellemzők
Üzemi hőmérsékleti tartomány	-40 ℃ ~+65 ℃
Tárolási hőmérsékleti tartomány	-50 ℃ ~+75 ℃
Sokk (fél szinusz) 0,6 ms-on x-, y- és z irányban	1000 g
Fizikai tulajdonságok
Súly	≤160 g
Méretek (hossz/szélesség/magasság)	≤87,3 mm76 mm58,8 mm
Felületek
Kommunikációs felület	UART (3,3 V LVCMOS szint) RS422
Tápegység	4,5 V ~ 12v
