1535nm 16 km lézer -távolság modul
  • 1535nm 16 km lézer -távolság modul1535nm 16 km lézer -távolság modul

1535nm 16 km lézer -távolság modul

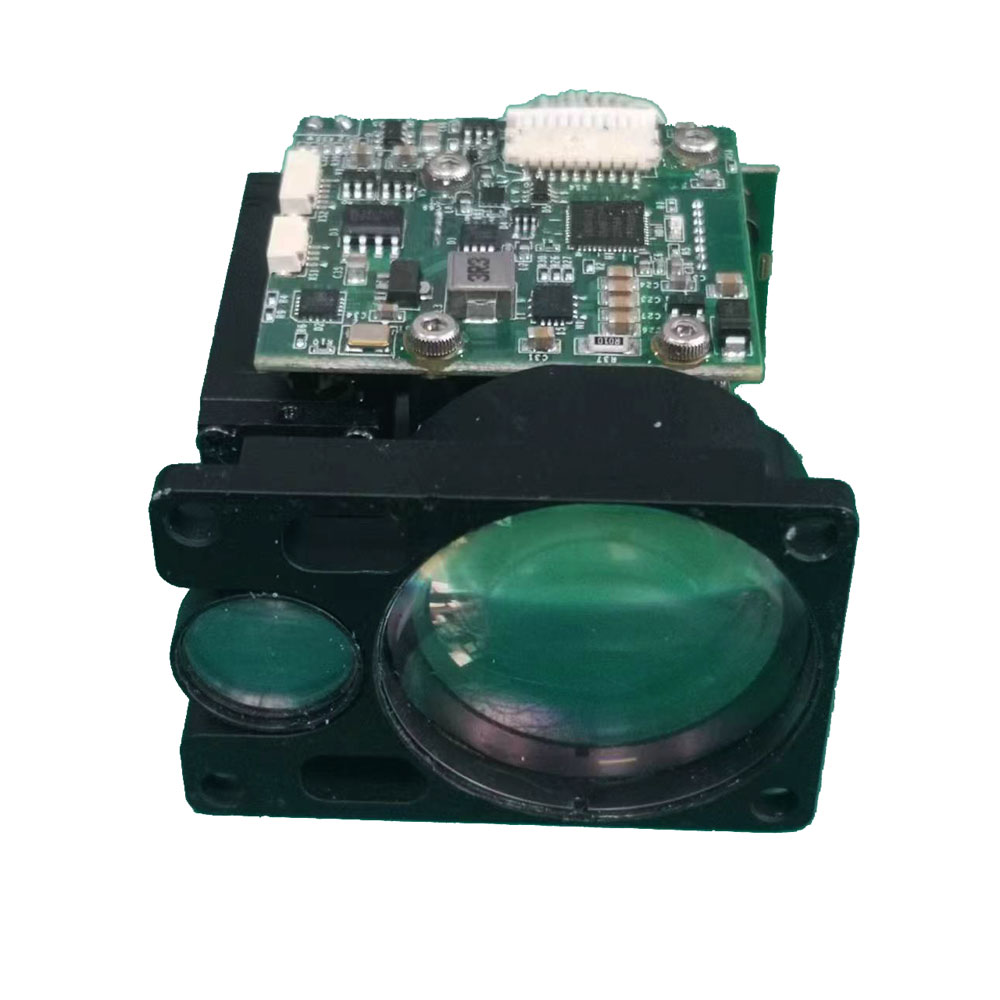

The JIOPTICS 1535nm STA0816 1535nm 16km Laser Rangefinder Module is specially designed for OEM integration and can provide accurate measurement for fire control systems, aircraft/UAV, tank/UGA, ships, border surveillance systems and other applications.
Maximum range ≥ 16000m
Range 2.3×2.3m target size ≥8000m
Distance measuring accuracy ± 1m
Measuring accuracy ≥ 98%
Weight ≤ 89.5g

Modell:STA0816

Kérdés küldése

termékleírás
A Laser RangeFinder egyfajta precíziós távolság -érzékelő műszer, lézerfogadó optikai rendszer lézeres emisszió optikai rendszer lézeradó -lézer -vevő teljesítményét és vezérlőjét és héját (az 1. ábrán látható), a földre vagy a jármű platformjára telepítve, és koaxiális a járművizsgálat rendszerével, amelyet a platformrendszer, a keresés és a nyomkövető célplatform -rendszer keresése vezet a célponthoz, a célponthoz a célponthoz, a célponton a célponton, a célponton a célponton a célponton, a célponton a célponthoz, Lezárja és adja ki a célra keresett zászlót, majd indítsa el a távolsági adatot a kimeneti felületen, a felső számítógépen
A lézeres távolságfajta fő jellemzői: Az észlelési távolság, a hosszú térfogat, a kis súly és a fényválasz idő gyors észlelése és a nagy pontosság több célt képes felismerni, és a kimeneti cél távolság adatait beolvadhatják a csatatéri kommunikációs hálózatba.

Fő teljesítmény és műszaki paraméterek

Lézerhullámhossz
1,535 μm
Készenléti áram
0.065A @6V
Üzemi feszültség
3,3 V ~ 12v
Vakriasztási gyakoriság
≤1%
Szinte tesztelési sebesség
98%
Minimális teszttartomány
30 méter
Távolság
8 km (2,3x2,3 m autó), nagy cél 16 km;
Pontosság
± 1m
Munkamenőség
1 Hz, 5 Hz, vészhelyzet 10Hz;
Eltérési szög
≤0,4mrád
Az első és az utolsó célok kiválasztása
Kimeneti felület
RS422
Tárolás
12 éves tárolási élettartam
Környezeti alkalmasság
2orking hőmérséklet
-40 ° C ~+ 55 ° C
Tárolási hőmérséklet
-50 ° C ~ + 70 ° C

Interfész mód

A lézeres távolságú felület külső áramköri interfésze a külső aljzatot alkalmazza, az 1,25 mm-es távolsági aljzat külső energiafelületének és adatkommunikációs funkciójával. A specifikus csapokat a következő táblázat mutatja:

csap
Meghatározás
Funkció
Karmester színe
Megjegyzés
1
T+
Kommunikációs jel
piros
Csatlakozik a PC Rx+ -hoz
2
T-
Kommunikációs jel
fekete
Csatlakoztatva a PC RX-
3
R-
Kommunikációs jel
sárga
Csatlakoztatva a PC TX-
4
R+
Kommunikációs jel
zöld
Csatlakozik a PC TX+ -hoz
5
GND
Kommunikációs hely
kék

6
GND
Tápegység
fehér

7
+8V/1A
Teljes tápegység
narancs
Egymásba fon
8
+8V/1A
Teljes tápegység
barna

RangeFinder modul mérete



Alkalmazási forgatókönyv

Jioptics 1535nm 16 km -es lézeres távolsági modulokat széles körben használnak katonai vagy polgári jelenetekben (pilóta nélküli légi járművek, fotoelektromos hüvelyek, termikus képalkotó berendezések stb.). A legnagyobb kihívást jelentő környezetben a nagy teljesítmény és a nagy megbízhatóság fontos szerepet játszik. Szilárd megoldás, amely felhatalmazza a terméket, hogy meghaladja annak korlátait.

Hot Tags: 1535Nm 16km Laser RangeRinder modul, gyártók, beszállítók, gyár, Kína, Kínában készült, testreszabott, kiváló minőségű
