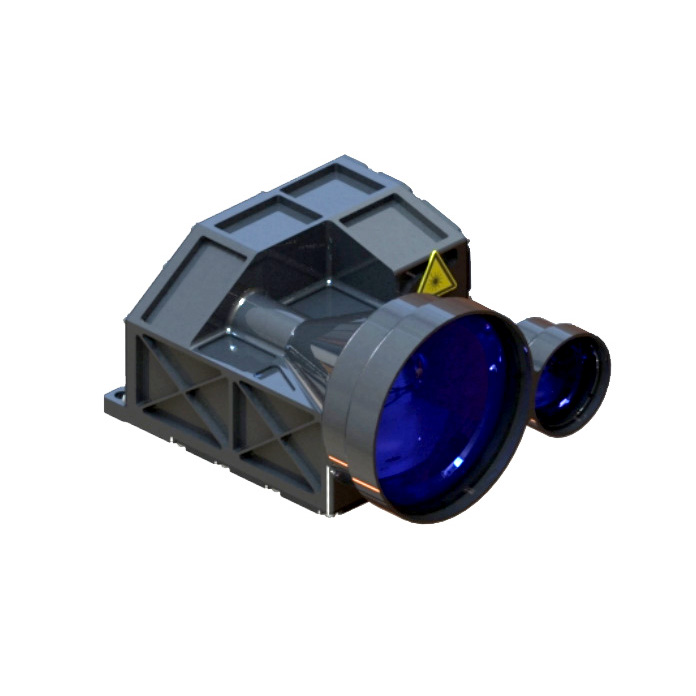

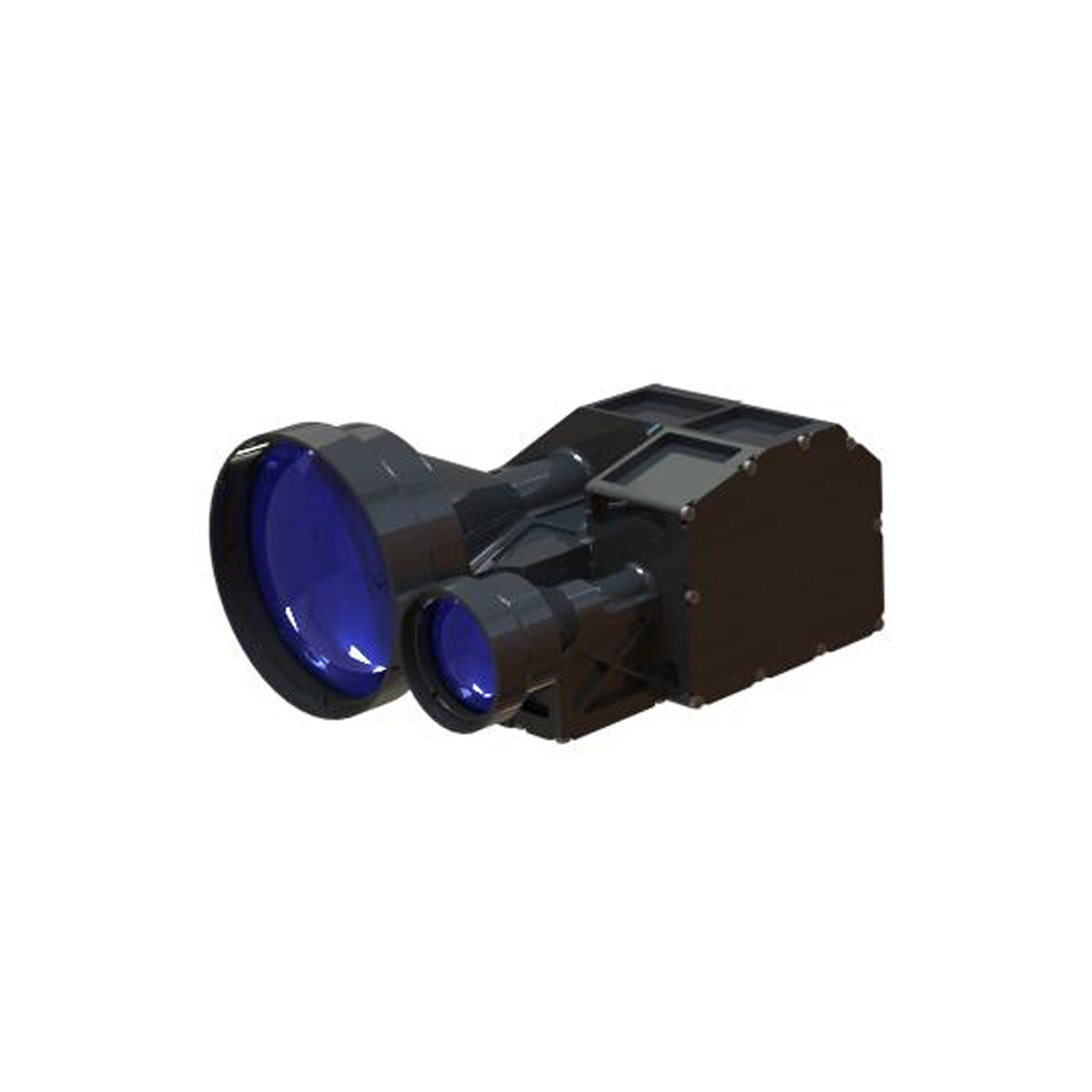

17 km -es távolságmérő modul

Az STA-D1721Y 17KM távolsági modul elfogadja a 1535 NM ERBIUM Glass Lézeres modult, amelyet a JIOPTICS önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosságú, hosszú mérési távolság és az emberi szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: 17000 m (CAR) ； 21000 m (fal) ； 25000 m （tipikus cél bel
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤600 g

17 km -es távolságmérő modul funkciók

1. Az egész szerkezet, a sokk és a rezgés ellenállás beépítését az áramkör alkalmazza az alárendelés tömítésének kialakítását, az energiaszigetelés kialakítását, az erős elektromágneses kompatibilitást, a nagy megbízhatóságot és az erős környezeti alkalmazkodóképességet;
2.A fényes út teljesen lezárt, porálló és vízálló gőztervezés, az ultra-tiszta környezetgyártás teljes folyamata alkalmazható az összetett környezetre, alacsony követelmények a telepítési környezetre, az erős alkalmazkodóképességre;
3.A áramkör belső felülete elfogadja a hegesztési huzal közvetlen csatlakozási folyamatot, amely szilárd és megbízható, amely elkerülheti a csatlakozó meglazító, oxidációs és vízgőzének rövidzárlatát vagy rossz érintkezését, és javíthatja a termék megbízhatóságát és élettartamát.

Termékteljesítmény-index az STA-D1721Y Laser RangeRinder modulhoz

Tétel	Index
Modell	STA-D1721Y
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	120m-21000m
Távolsági képesség	25000 méter	Tipikus cél
	21000 méter	Nagy cél, láthatóság ≥ 25km
	17000m	Láthatósági ≥ 25 km, célpont 0,3 reflexiós képességgel 2,3 m × 4,6 méteres autóhoz
Kommunikációs felület	RS422
Nedvesség	≤ 80%
Pontosság	± 1m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤50 m
Eltérési szög	≤0,5mrád
Távolság	1 idő, 1Hz
Méret	≤144 mm × 108 mm × 75 mm
Feszültség	18 V ～ 36V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 6W
Készenléti energiafogyasztás	2,5W
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤600 g
