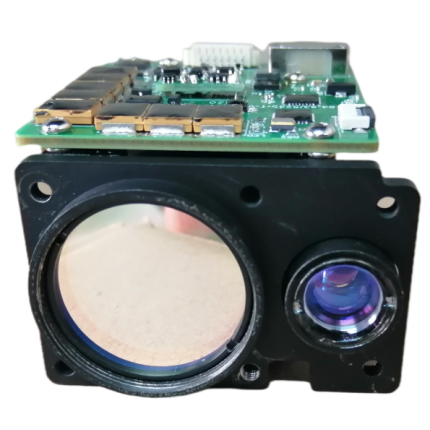

18 km lézer távolságmérő modul

Tétel	Műszaki paraméter
Működő hullámhossz	1,535 mm ± 0,005 mm
Tartomány SCOE	50m ~ 18000m
Objektum	A láthatóság nem kevesebb, mint 26 km tiszta látványos körülmények között, a páratartalom nem haladja meg az 50% -ot (30 ° C), és a járművek (3M × 3M célok) távolsága ≥18000 m.
	A láthatóság nem kevesebb, mint 30 km látás állapotában, a páratartalom nem haladja meg az 50% (30 ° C), és a távolsági távolság ≥23000 m a célnál, amelynek diffúz reflexiója legalább 30% (6m × 6 m cél).
Fő funkció	Egyetlen és folyamatos tartomány
	Háromcélú távolság, az első és a hátsó célpont jelzése
	Önteszt funkció (beleértve: az áram APD hőmérséklete, nagyfeszültség értéke, belső feszültség, vak zóna érték)
	A készenléti ébresztési funkció a TTL interfészre való módosítással valósítható meg
Pontosság	± 2m
Folyamatos távolság -frekvencia	0,5Hz-10Hz
Pontossági ráta	≥98%
Hatékony tiszta rekesz	60 mm
Az átlagos hiba (MNBF) közötti lézerimpulzusok száma (MNBF)	≥1 × 106 -szor
Feszültség	DC12V
Működő energiafogyasztás	≤2w (@1Hz)
Készenléti energiafogyasztás	≤0,5w
Méret	125 mm × 94 mm × 68 mm
Súly	<380g
Hűtési módszer	Vezetőképességi hűtés
Üzemi hőmérséklet	-40 ℃～+65 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃

A Jioptics lézertartomány -modulokat széles körben használják katonai vagy polgári jelenetekben (pilóta nélküli légi járművek, fotoelektromos hüvelyek, termikus képalkotó berendezések stb.)

Elektromos csatlakozómodell: J30J; A megfelelő dugókat és kábeleket a B pártnak kell biztosítani. Az elektromos interfész részletes meghatározása a következő:

A távolsági és a gazdagép közötti adatátvitel a következő tartalmat tartalmazza:
Vezérlőparancsok: Beleértve a kezdetét, a folyamatos tartományt, az egyrétertet, a lekérdezési parancsokat stb.
Loopback -adatok: A távolságinformációk, a környezeti hőmérséklet, a tartomány -kereső állapota stb. A specifikus szoftverkommunikációs protokoll a következő:
Kommunikációs formátum: RS422 kommunikáció, adatátviteli arány 115200bps;
Adatformátum: 8 bites adatok, egy induló bit, egy stop bit, nincs paritásellenőrzés, az adatok fejléc bájtból, parancsrészből, adathosszból, paraméter alkatrészből, ellenőrzés bájtból állnak;
Kommunikációs mód: A fő vezérlő és a távolságmérő gép elfogadja a fő-rabszolga kommunikációs módot, a fővezérlés vezérlőparancsokat küld a távolságmérő gépnek, és a távolságmérő gép fogadja és végrehajtja az utasításokat. Varrási állapotban a távolságmérő visszaküldi a távolságmérő adatait és állapotát a felső számítógépre a tartományciklus szerint. A kommunikációs formátumot és a parancstartalmat a következő táblázat tartalmazza.

A küldési üzenet formátuma a következő:
