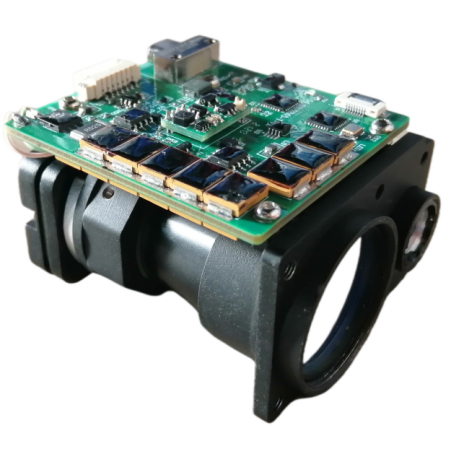

6 km lézer távolságmérő modul

A JIOPTICS 1535NM STA0610 6 km -es lézeres távolsági modul kifejezetten az OEM integrációhoz készült, és pontos mérést biztosíthat a tűzoltó rendszerek, a repülőgépek/UAV, a tartály/UGA, a hajók, a határfelügyeleti rendszerek és az egyéb alkalmazások számára.
Maximális tartomány ≥ 10000 m
2,3 × 2,3 m tartomány ≥6000 m
Távolsági mérési pontosság ± 2m
A pontosság mérése ≥ 98%
Súly ≤ 104 g

Modell:STA0610

Kérdés küldése

termékleírás

6 km lézer távolságmérő modul műszaki paraméter

Tétel	Műszaki paraméter
Működő hullámhossz	1,54 μm ± 0,02 μm
Tartomány SCOE	30 m ~ 6000 m
Objektum	A láthatóság nem kevesebb, mint 10 km átlátszó körülmények között, és a járművek távolsága (2,3 m × 2,3 m célok) ≥6000 m
Fő funkció	Egyetlen és folyamatos tartomány
	Háromcélú távolság, az első és a hátsó célpont jelzése
	Önteszt funkció (beleértve: az áram APD hőmérséklete, nagyfeszültség értéke, belső feszültség, vak zóna érték)
	A készenléti ébresztési funkció a TTL interfészre való módosítással valósítható meg
Pontosság	± 2m
Folyamatos távolság -frekvencia	0,5Hz-10Hz
Pontossági ráta	≥98%
Hatékony tiszta rekesz	25 mm
Az átlagos hiba (MNBF) közötti lézerimpulzusok száma (MNBF)	≥1 × 106 -szor
Feszültség	DC5V
Működő energiafogyasztás	≤2w (@1Hz)
Készenléti energiafogyasztás	≤0,5w
Méret	50 mm × 38 mm × 75 mm
Súly	<104g
Hűtési módszer	Vezetőképességi hűtés
Üzemi hőmérséklet	-40 ℃～+65 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃

Alkalmazási forgatókönyv

A Jioptics lézertartomány -modulokat széles körben használják katonai vagy polgári jelenetekben (pilóta nélküli légi járművek, fotoelektromos hüvelyek, termikus képalkotó berendezések stb.)

Elektromos interfész

Elektromos csatlakozómodell: J30J; A megfelelő dugókat és kábeleket a B pártnak kell biztosítani. Az elektromos interfész részletes meghatározása a következő:

1. táblázat interfészdefiníció

Csap	Meghatározás	Funkció	Megjegyzés
1	GND	Föld
2	GND	Föld
3	GND	Föld
4	VCC 5V	5 V -os bemeneti pozitív
5	VCC 5V	5 V -os bemeneti pozitív
6	RS422 RX+	Soros fogadás+	Gazdag számítógép a lézer távolságra
7	RS422 RX-	Soros port fogadása-	Gazdag számítógép a lézer távolságra
8	RS422 TX-	Soros küldés-	Laser RangeFinder a host számítógéphez
9	RS422 TX+	Soros küldés+	Laser RangeFinder a host számítógéphez

Szerkezeti méret

Kommunikációs protokoll

A távolsági és a gazdagép közötti adatátvitel a következő tartalmat tartalmazza:
Vezérlőparancsok: Beleértve a kezdetét, a folyamatos tartományt, az egyrétertet, a lekérdezési parancsokat stb.
Loopback -adatok: A távolságinformációk, a környezeti hőmérséklet, a tartomány -kereső állapota stb. A specifikus szoftverkommunikációs protokoll a következő:
Kommunikációs formátum: RS422 kommunikáció, adatátviteli arány 115200bps;
Adatformátum: 8 bites adatok, egy induló bit, egy stop bit, nincs paritásellenőrzés, az adatok fejléc bájtból, parancsrészből, adathosszból, paraméter alkatrészből, ellenőrzés bájtból állnak;
Kommunikációs mód: A fő vezérlő és a távolságmérő gép elfogadja a fő-rabszolga kommunikációs módot, a fővezérlés vezérlőparancsokat küld a távolságmérő gépnek, és a távolságmérő gép fogadja és végrehajtja az utasításokat. Varrási állapotban a távolságmérő visszaküldi a távolságmérő adatait és állapotát a felső számítógépre a tartományciklus szerint. A kommunikációs formátumot és a parancstartalmat a következő táblázat tartalmazza.

Master Send

A küldési üzenet formátuma a következő:

STX0

CMD

Len

Data1H

Data1L

Chk

2. táblázat A küldési üzenet formátumának leírása

Szám	Név	Ábra	Kód	Megjegyzés
1	STX0	Üzenet indító zászlója	55 (h)
2	CMD	Parancsszava	Lásd a 3. táblázatot
3	Len	Adathossz	Az összes bájt száma a kezdőjel, a parancsszót és az ellenőrző összeg kivételével
4	Datah	Paraméter
5	érkezés	Paraméter
6	Chk	XOR ellenőrzés	A paritás bájtán kívül más bájtok kizárólagosak vagy
