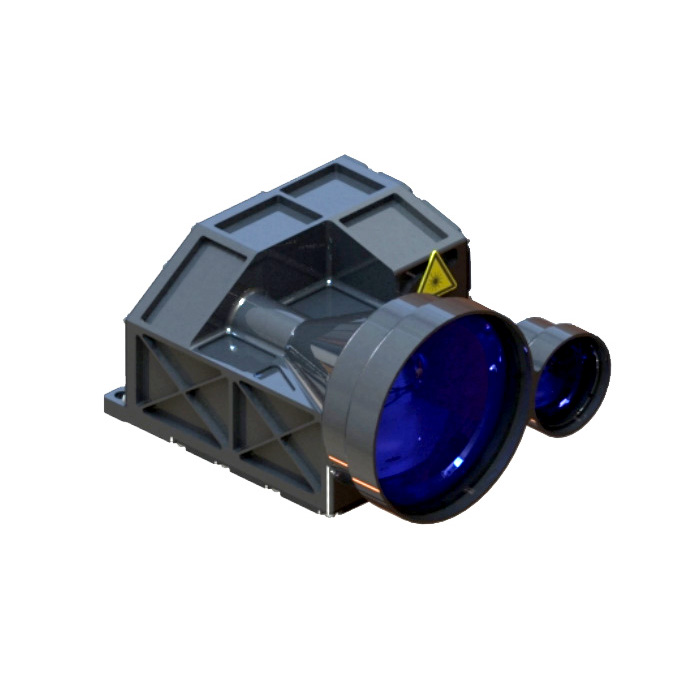

20 km -es távolságmérő modul

Az STA-D2025Y 20km távolsági modul elfogadja a 1535 nm-es erbium üveg lézermodult, amelyet a Jioptics önállóan fejlesztett ki, amelynek jellemzői az alacsony energiafogyasztás, a kompakt szerkezet, a nagy pontosság, a hosszú mérési távolság és az emberi szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: 20000 m (jármű) 23000 m (fehér épület) 25000 (tipikus cél)
A pontosság ± 3m
Mérési pontosság ≥ 98%
Súly ≤640 g

20 km -es távolságmérő modul funkciók

1. Az egész szerkezet, a sokk és a rezgés ellenállás beépítését az áramkör alkalmazza az alárendelés tömítésének kialakítását, az energiaszigetelés kialakítását, az erős elektromágneses kompatibilitást, a nagy megbízhatóságot és az erős környezeti alkalmazkodóképességet;
2.A fényes út teljesen lezárt, porálló és vízálló gőztervezés, az ultra-tiszta környezetgyártás teljes folyamata alkalmazható az összetett környezetre, alacsony követelmények a telepítési környezetre, az erős alkalmazkodóképességre;
3.A áramkör belső felülete elfogadja a hegesztési huzal közvetlen csatlakozási folyamatot, amely szilárd és megbízható, amely elkerülheti a csatlakozó meglazító, oxidációs és vízgőzének rövidzárlatát vagy rossz érintkezését, és javíthatja a termék megbízhatóságát és élettartamát.

Termékteljesítmény-index az STA-D2025X lézeres távolsági modulhoz

Tétel	Index
Modell	STA-D2025Y
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	300m-25000m
Távolsági képesség	25000 méter	Tipikus cél, láthatóság ≥ 25km
	23000m	Nagy cél, láthatóság ≥ 25km
	20000 méter	Láthatósági ≥ 25 km, célpont 0,3 reflexiós képességgel 2,3 m × 4,6 m járműveknél
Kommunikációs felület	RS422
Nedvesség	≤ 80%
Pontosság	± 3m
Pontossági ráta	≥98%
Távolság szerinti felbontó képesség	≤50 m
Eltérési szög	≤0,5mrád
Távolság	1 idő, 1Hz, 5Hz
Méret	≤144 mm × 108 mm × 75 mm
Feszültség	22 V ～ 34 V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 10W
Készenléti energiafogyasztás	≤3w
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-55 ℃～+70 ℃
Súly	≤640 g
