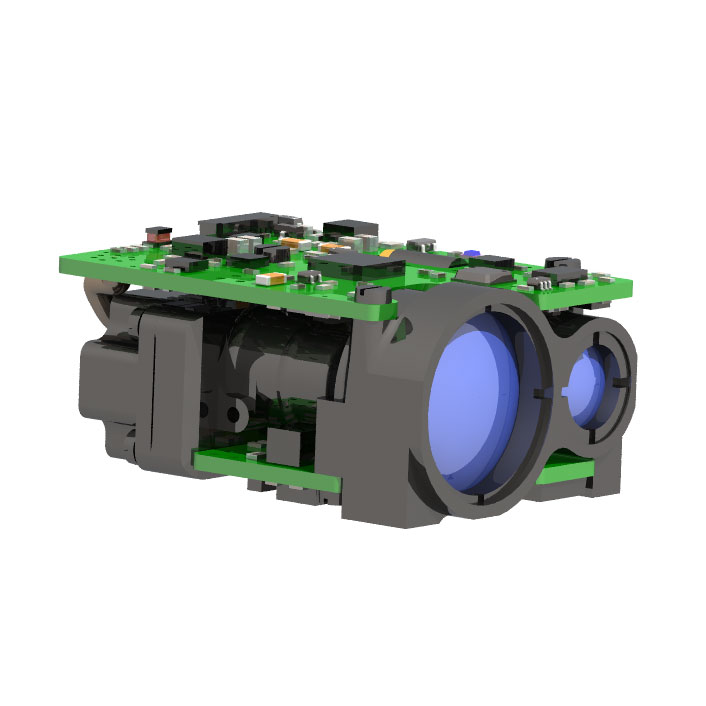

3 km tartományú kereső modul

Maximális mérési tartomány: 3000 m (2,3x2,3 méter) 6000 m (tipikus nagy cél)
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤ 58 g

1. Az önfejlesztett 1535 nm-es erbium üveg lézer, az integrált szerkezeti tervezés és a többpontos tömítési telepítési módszer elfogadása az elülső oldalon, erős eltérésgátló képesség, nagy tartósság, hosszú munka és szembiztonság;
2. Kis látómező, nem termikus fogadó optikai tervezési technológia, jó fényzaj -elnyomó képességgel és széles hőmérsékleti teljesítménygel.
3. Az áramkör belső felülete egy hegesztési huzal közvetlen csatlakozási folyamatot fogad el, amely szilárd és megbízható, és elkerülheti a laza csatlakozók, az oxidáció és a vízgőz által okozott rövid áramköröket vagy rossz érintkezést, javítva a termék megbízhatóságát és a szolgáltatási élettartamot.

● lézertartomány funkció;
● bekapcsolási és hőmérsékleti beszedési funkció;
● Distance gating function;
● Az első és az utolsó céltartományú funkció;
● önellenőrző funkció;

A felső számítógép vége és a DF52-10P-0.8C csatlakozó közötti keresztkötési teszt a távolságmérő vége a DF52-10S-0,8H csatlakozón keresztül valósul meg. A távolságcsatorna végének tápegységének és kommunikációs portjának PIN -meghatározását a következő táblázat mutatja (a tartományhoz viszonyítva és küldve), és a csatlakozó csatlakozó 1. tű helyzetét az alábbi ábra mutatja.

A csatlakozó 1. érintkezőjének helyzete
