4 km tartományú kereső modul

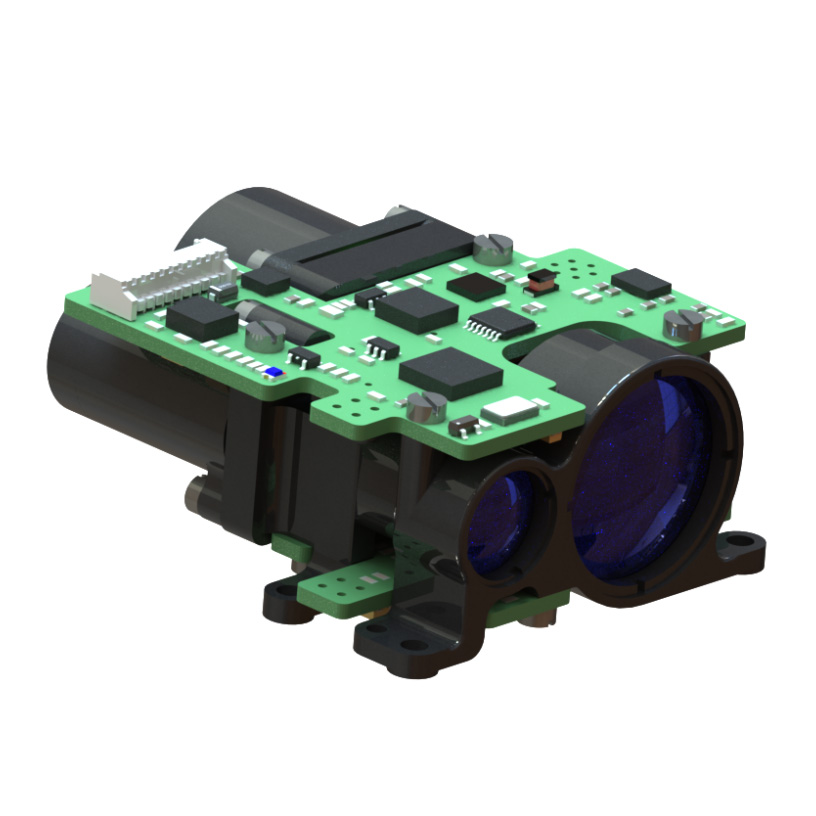

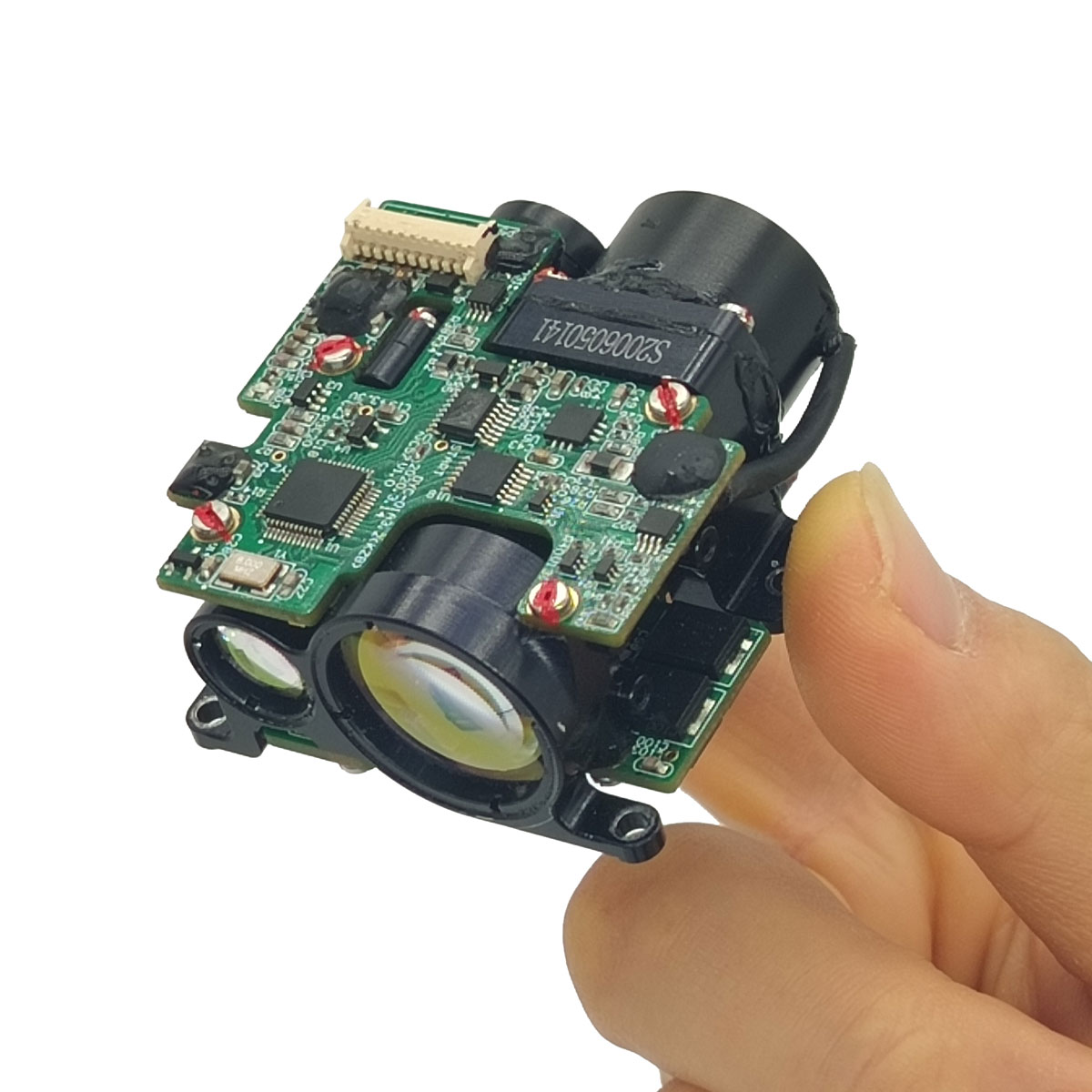

Az STA0407X 4km tartományú Finder modul elfogadja a 1535 nm-es szembiztos erbium üveg lézermodult, amelyet a Jioptics által függetlenül fejlesztettek ki, amelynek jellemzői az alacsony energiafogyasztás, a kis méret, a nagy pontosság és a szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: 4000 m (2,3x2,3 méter) 7000 m (fehér fal)
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤ 75 g

4 km -es tartomány -keresési modul jellemzői

1. Integrált konfigurációs tervezés és elülső oldali arc többpontos tömítés telepítése, erős imbalance-ellenes képesség, nagy tartósság, hosszú munka, szembiztonság;
2. A nem termikus fogadó optikai tervezési technológiával, jó optikai zajszuppressziós képességgel, a távolsági teljesítmény közelében és a magas és alacsony hőmérsékletű optikai teljesítménygel;
3. Az áramkör belső felülete elfogadja a hegesztési huzal közvetlen csatlakozási folyamatot, amely szilárd és megbízható, amely elkerülheti a csatlakozó meglazító, oxidációs és vízgőzeinek rövidzárlatát vagy rossz érintkezését, és javíthatja a termék megbízhatóságát és élettartamát.

Termékteljesítmény-index az STA-D0407X Laser RangeRinder modulhoz

Tétel	Index
Modell	Stag407X
Működési hullámhossz	1535nm ± 10nm
Hatótávolság	50-7000m
Távolsági képesség	7000 méter	Nagy cél, láthatóság ≥ 16km
	4000 méter	Láthatósági ≥ 8km, célpont 0,3 reflexiós képességgel 2,3 m × 4,6 m járműveknél
Kommunikációs felület	RS422
Nedvesség	≤ 60%
Pontosság	± 1m
Pontossági ráta	≥98%
Eltérési szög	≤0,5mrád
Távolság	1 idő, 1 Hz, 5Hz, (10 Hz választható)
Méret	≤57 mm × 50 mm × 30 mm
Feszültség	10 V ～ 14V
Működő energiafogyasztás	Átlagos energiafogyasztás: ≤ 3w
Készenléti energiafogyasztás	≤1w
Üzemi hőmérséklet	-40 ℃～+60 ℃
Tárolási hőmérséklet	-50 ℃～+70 ℃
Súly	≤75 g

Szerkezeti telepítési interfész az STA-D0407X lézer távolság modulhoz

Elektromos interfész mérőérzékelő

Az elektromos interfész követelményei a következők:
Tápegység feszültsége: 10 V ~ 14 V;
Átlagos energiafogyasztás: ≤ 3w;
Készenléti energiafogyasztás: ≤ 1w;
A felső számítógép vége keresztkötött a távolságmérő végével egy 10 pontos csatlakozón keresztül, 1,25 mm távolsággal. A tápegység és a kommunikációs port PIN -meghatározása a távolságcsatorna végén a következő táblázatban látható (a fogadás és a küldés a távolsághoz viszonyítva), és a csatlakozó 1. érintkezőjének helyzetét a következő ábra mutatja.

A tápegység és a kommunikációs port Pin meghatározása a RangeFinder végén

Csap	Címke	Az elektromos tulajdonságok meghatározása	Jegyzet
P-1	Vin+	A bemeneti tápegység pozitív pólusa	Felső számítógépes tápegység
P-2	Vin-	Bemeneti teljesítmény negatív pólus	Felső számítógépes tápegység
P-3	NC	NC
P-4	Rs422_txd+	Jelző kimeneti port	Távolsági mérőgép a felső számítógéptől
P-5	Rs422_txd-	Jelző kimeneti port	Távolsági mérőgép a felső számítógéptől
P-6	Rs422_txd-	Jelző bemeneti port	Felső számítógép és távolságmérő gép
P-7	Rs422_txd+	Jelző bemeneti port	Felső számítógép és távolságmérő gép
P-8	Rs422_gnd	RS422 földi vezeték
P-9	Bíró	Adatport	Belső hibakeresési felhasználás
P-10	Szunyosul	Óraport	Belső hibakeresési felhasználás
