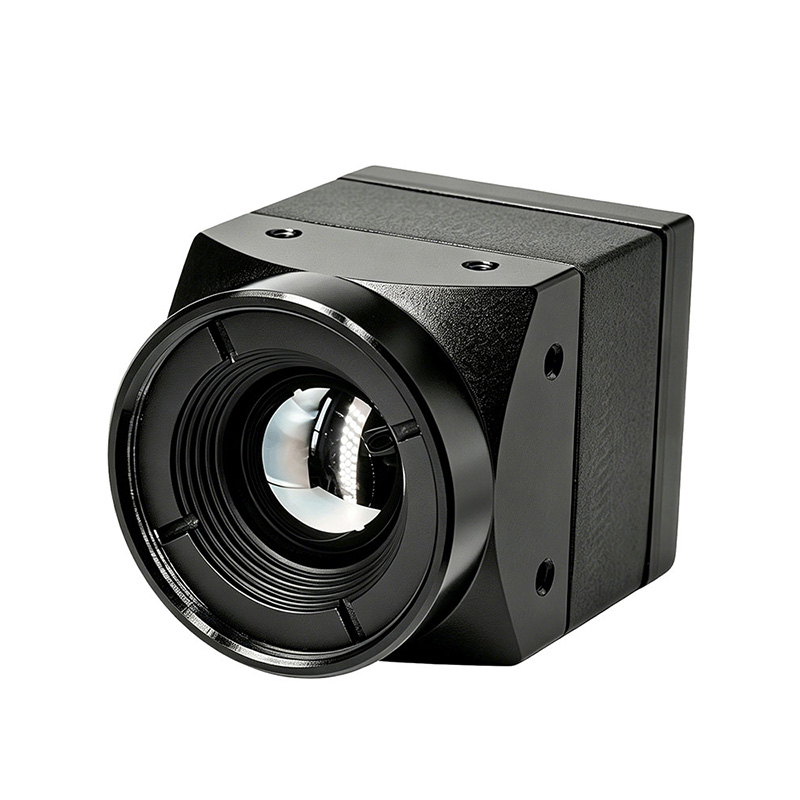

640x512 13 mm-es lencsés hőkamera FPV Drone-hoz

A STA-IR640-M sorozat egy nagy teljesítményű, hűtetlen infravörös képalkotó modul, amely többféle objektívvel is elérhető, beleértve a 4,1 mm-es, 6,9 mm-es, 9,1 mm-es és 13 mm-es lencséket. A 12 μm-es, nagy képsebességű WLP-be csomagolt infravörös detektorral és a saját fejlesztésű, 2. generációs infravörös ISP chippel felszerelve kiemelkedő képalkotási teljesítményt nyújt optimális általános költséghatékonyság mellett.

Kérdés küldése

termékleírás

Kompakt méretének, könnyű súlyának és alacsony energiafogyasztásának köszönhetően a modul teljes mértékben megfelel a SWaP (méret, súly, teljesítmény) könnyű alkalmazási követelményeinek.

A teljes sorozatban fejlett intelligens képalkotó algoritmusokkal sima és rezgésmentes képkimenetet biztosít, stabil infravörös képeket mutatva finom részletekkel és külön rétegekkel. Eközben több szabványos digitális interfésszel is integrálva van, erős kompatibilitást kínálva a különféle intelligens feldolgozó hardverplatformokhoz való rugalmas csatlakozáshoz.

Termékjellemzők

⚫ Magas képkockasebesség
⚫ Szabványos redőny nélküli algoritmus
⚫ Kiváló minőségű képmegjelenítés
⚫ Magasabb költségteljesítmény

Alkalmazási forgatókönyvek

UAV Search: fotoelektromos pod.
⚫ Hordozható terminál: kültéri kézi, sisak éjjellátó.
⚫ Biztonsági/tűzellenőrzés: ipari megfigyelés, kerületi szkennelés, ellenőrző robotok, tűz figyelmeztetés, tűzoltó sisakok.
⚫ Intelligens integráció: vezetési támogatás, intelligens háztartási gépek.

Lencse paraméterek

Tömb formátum	E.F.L./F#	FocusType	FOV (H×V)	IFOV
640×512	4. 1mmF1.2	Athermalizált	100°×82°	2,93 mrad
	6.9mmF1.0		62,9°×50,4°	1,74 mrad
	9. 1mmF1.0		48,1 °×38 ,4 °	1,32 mrad
	13mmF1.2		33,5° × 26,9°	0,92 mrad
	25mmF1 .2		17,5°×14°	0,48 mrad
	45mmF1 .2		9,7°×7,8°	0,27 mrad

Megjegyzés: Mind az objektív, mind a kamera telepítési szerkezete testreszabható

Termékleírások

PerformanceIndex	STA-IR640-M
Érzékelő típusa	VOxHűtetlen IRFPA
Felbontás	640×512
PixelPitch	12μm
FrameRate	50 Hz
Spectral Range	8～14μm
NETD	≤40mK@25℃, F# 1,0
Képbeállítás
Fényerő és kontraszt beállítása	Manuális/Automatikus
Polaritás	Fekete-forró/fehér-forró
Színpaletták	Támogatás (1)
Képfeldolgozás	Hőmérsékletszabályozási algoritmus (oTEC-vel)
	DNR
	DDE
	Hisztogram kiegyenlítés
ImageMirror	Bal-jobb/Fel-le/ Átlós
ExternalSync	10 ~ 50 Hz, emelkedő éles trigger	Egyik sem
Tápegység(2)
PowerSupplyRange	5-12VDC
Tipikus teljesítmény Fogyasztás@25℃	≤0,50W	≤0,40 W
Interfészek [2]
Videó	USB
	CVBS
	2laneMIPI
SerialCommunication Interfaces	UART
Fizikai tulajdonságok (W/o objektív és bővítőkomponens)
Súly	8g
Méret	21mm × 21mm
Környezeti alkalmazkodás
Üzemeltetési Temperature Range	-40 ℃~+80 ℃ (-20 ℃~+60 ℃ a radiometriás funkcióhoz)
Tárolási hőmérséklettartomány	-45 ℃ ~ + 85 ℃
Nedvesség	5～95%, nem kondenzál
Rezgés (3)	6,06g ,randomvibrációs,allaxiális
Döbbenet (3)	80 , 4 ms, záróélek fűrészfoghullám, 3 tengely, 6 irányú

Jegyzet:
(1) A tápellátás és az interfész specifikációi csak a gyári szabványos konfigurációra vonatkoznak, és nem vonatkoznak a bővített alkatrészekre. A kibővített komponensek részletes funkcióit a Kibővített komponensek felhasználói kézikönyvében találja.

(2) Egyedi bővített alkatrészek kérésre rendelkezésre állnak. Szükség esetén kapcsolatba léphet velünk személyre szabott testreszabás érdekében.

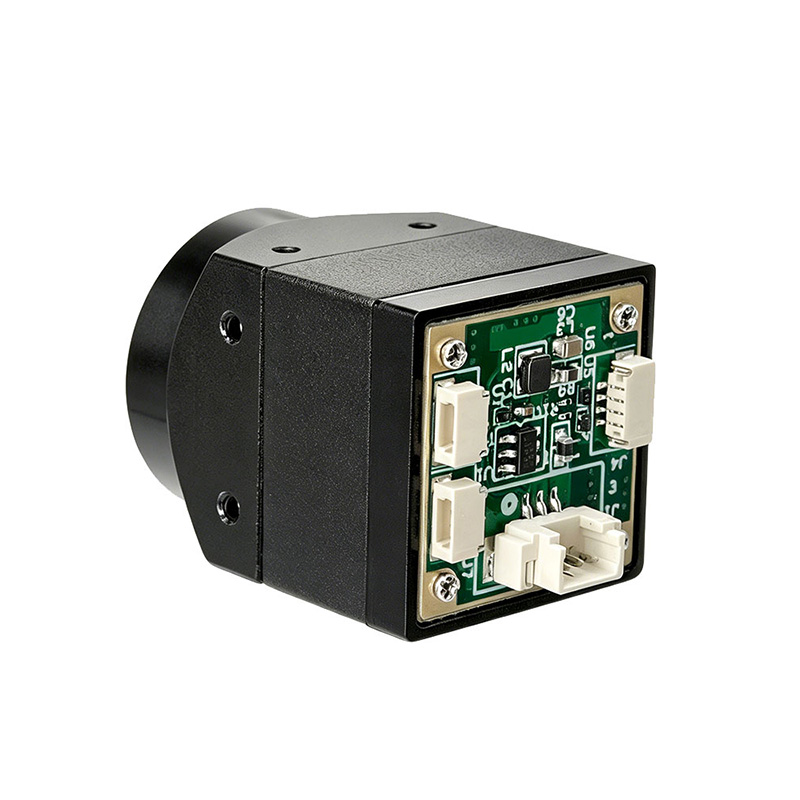

Pin definíció:
J1:3-Pin CVBS interfész

1	CVBS	Kimenet	CVBS videojel
2	GND	HATALOM	Földelt
3	+5-12V	HATALOM	Hatalom

J4:4-Pin USB interfész

1	+5V
2	USBDM
3	USBDP
4	GND

USB videó kimeneti formátum (opcionális 3 formátum):

1. UVC
2. Videó tömörítési szabványok H.264, H.264H
3. Szabványos MJPEG videótömörítés, állítható bitsebességgel 40 és 16384 kbps között; a bitsebesség állítható és testreszabható

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

26 tűs csatlakozó típusa: DF56C-26S-0,3 V(51)

Pin	Meghatározás	Ffunciton	Jegyzet
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	NC
5, 7, 9, 11, 13	VDD	táp bemenet	5--12V
16	RXD	uart rxd	3,3V
14	TXD	uart txd	3,3V
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
