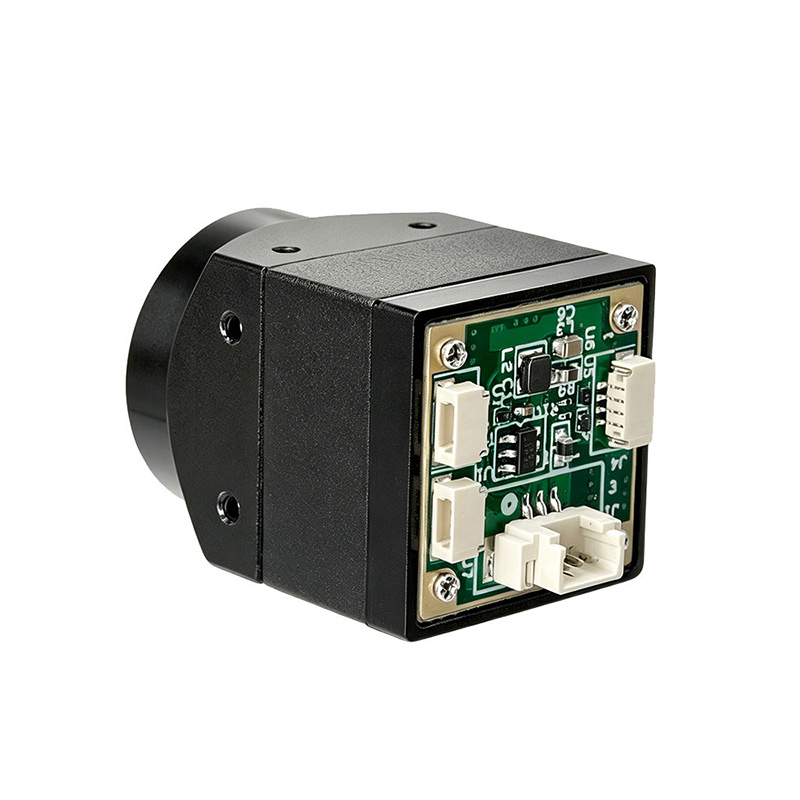

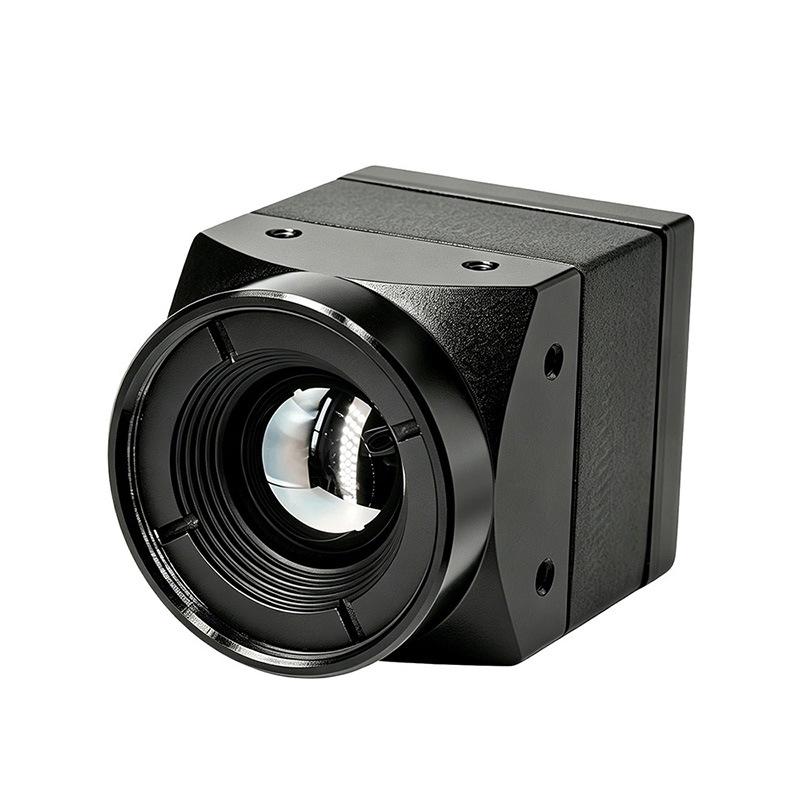

640x512 4,1 mm-es lencsés hőkamera FPV Drone-hoz
A STA-IR640-M sorozat egy nagy teljesítményű, hűtetlen infravörös képalkotó modul, amely többféle objektívvel is elérhető, beleértve a 4,1 mm-es, 6,9 mm-es, 9,1 mm-es és 13 mm-es lencséket. A 12 μm-es, nagy képsebességű WLP-be csomagolt infravörös detektorral és a saját fejlesztésű, 2. generációs infravörös ISP chippel felszerelve kiemelkedő képalkotási teljesítményt nyújt optimális általános költséghatékonyság mellett.
Kérdés küldése
termékleírás
Kompakt méretének, könnyű súlyának és alacsony energiafogyasztásának köszönhetően a modul teljes mértékben megfelel a SWaP (méret, súly, teljesítmény) könnyű alkalmazási követelményeinek.
A teljes sorozatban fejlett intelligens képalkotó algoritmusokkal sima és rezgésmentes képkimenetet biztosít, stabil infravörös képeket mutatva finom részletekkel és külön rétegekkel. Eközben több szabványos digitális interfésszel is integrálva van, erős kompatibilitást kínálva a különféle intelligens feldolgozó hardverplatformokhoz való rugalmas csatlakozáshoz.
A teljes sorozatban fejlett intelligens képalkotó algoritmusokkal sima és rezgésmentes képkimenetet biztosít, stabil infravörös képeket mutatva finom részletekkel és külön rétegekkel. Eközben több szabványos digitális interfésszel is integrálva van, erős kompatibilitást kínálva a különféle intelligens feldolgozó hardverplatformokhoz való rugalmas csatlakozáshoz.
Termékjellemzők
⚫ Magas képkockasebesség
⚫ Szabványos redőny nélküli algoritmus
⚫ Kiváló minőségű képmegjelenítés
⚫ Magasabb költségteljesítmény
⚫ Szabványos redőny nélküli algoritmus
⚫ Kiváló minőségű képmegjelenítés
⚫ Magasabb költségteljesítmény
Alkalmazási forgatókönyvek
UAV Search: fotoelektromos pod.
⚫ Hordozható terminál: kültéri kézi, sisak éjjellátó.
⚫ Biztonsági/tűzellenőrzés: ipari megfigyelés, kerületi szkennelés, ellenőrző robotok, tűz figyelmeztetés, tűzoltó sisakok.
⚫ Intelligens integráció: vezetési támogatás, intelligens háztartási gépek.
⚫ Hordozható terminál: kültéri kézi, sisak éjjellátó.
⚫ Biztonsági/tűzellenőrzés: ipari megfigyelés, kerületi szkennelés, ellenőrző robotok, tűz figyelmeztetés, tűzoltó sisakok.
⚫ Intelligens integráció: vezetési támogatás, intelligens háztartási gépek.
Lencse paraméterek
| Tömb formátum | E.F.L./F# | Fókusz típusa | FOV (H×V) | IFOV |
| 640×512 | 4. 1mmF1 .2 | Athermalizált | 100° × 82° | 2,93 mrad |
| 6,9 mmF1 .0 | 62,9° × 50 .4° | 1,74 mrad | ||
| 9. 1mmF1 .0 | 48. 1 °×38 .4 ° | 1,32 mrad | ||
| 13mmF1.2 | 33,5 ° × 26,9 ° | 0,92 mrad | ||
| 25mmF1 .2 | 17,5 ° × 14 ° | 0,48 mrad | ||
| 45 mmF1 .2 | 9,7 ° × 7,8 ° | 0,27 mrad |
Megjegyzés: Mind az objektív, mind a kamera telepítési szerkezete testreszabható
Termékleírások
| Teljesítményindex | STA-IR640-M | |
| Érzékelő típusa | VOx hűtetlen IRFPA | |
| Felbontás | 640×512 | |
| Pixel Pitch | 12μm | |
| Képkockasebesség | 50 Hz | |
| Spektrális tartomány | 8～ 14μm | |
| NETD | ≤40mK@25℃, F# 1,0 | |
| Képbeállítás | ||
| Fényerő és kontraszt beállítása | Manuális/Automatikus | |
| Polaritás | Fekete-forró/fehér-forró | |
| Színpaletták | Támogatás (1) | |
| Képfeldolgozás | Hőmérséklet-szabályozási algoritmus (TEC nélkül) | |
| DNR | ||
| DDE | ||
| Hisztogram kiegyenlítés | ||
| Képtükör | Bal-jobb/Fel-le/ Átlós | |
| Külső szinkronizálás | 10 ~ 50 Hz, felfutó élű trigger | Egyik sem |
| Tápegység(2) | ||
| Tápegység tartomány | 5～ 12VDC | |
| Tipikus energiafogyasztás @ 25 ℃ | ≤0,50W | ≤0,40 W |
| Interfészek [2] | ||
| Videó | USB | |
| CVBS | ||
| 2 sávos MIPI | ||
| Soros kommunikációs interfészek | UART | |
| Fizikai tulajdonságok (W/o lencse és bővítőkomponens) | ||
| Súly | 8g | |
| Méret | 21 mm × 21 mm | |
| Környezeti alkalmazkodás | ||
| Működési hőmérséklet tartomány | -40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ radiometrikus funkcióhoz) | |
| Tárolási hőmérséklet tartomány | -45 ℃ ~+85 ℃ | |
| Nedvesség | 5～ 95%, nincs páralecsapódás | |
| Rezgés (3) | 6 .06g , véletlenszerű rezgés, minden axiális | |
| Döbbenet (3) | 8 0 , 4 ms, lefutó él fűrészfog hullám, 3 tengely 6 irányú | |
Jegyzet:
(1) A tápellátás és az interfész specifikációi csak a gyári szabványos konfigurációra vonatkoznak, és nem vonatkoznak a bővített alkatrészekre. A kibővített komponensek részletes funkcióit a Kibővített komponensek felhasználói kézikönyvében találja.
(2) Egyedi bővített alkatrészek kérésre rendelkezésre állnak. Szükség esetén kapcsolatba léphet velünk személyre szabott testreszabás érdekében.
(1) A tápellátás és az interfész specifikációi csak a gyári szabványos konfigurációra vonatkoznak, és nem vonatkoznak a bővített alkatrészekre. A kibővített komponensek részletes funkcióit a Kibővített komponensek felhasználói kézikönyvében találja.
(2) Egyedi bővített alkatrészek kérésre rendelkezésre állnak. Szükség esetén kapcsolatba léphet velünk személyre szabott testreszabás érdekében.

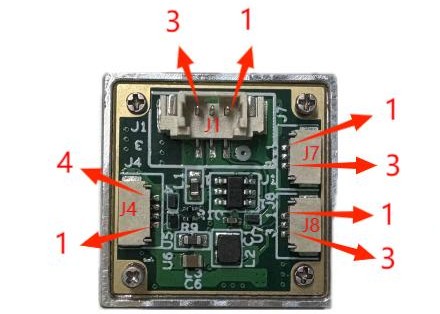

Pin definíció:
J1:3-Pin CVBS interfész
J1:3-Pin CVBS interfész
| 1 | CVBS | Kimenet | CVBS videojel |
| 2 | GND | HATALOM | Földelt |
| 3 | +5-12V | Hatalom |
J4:4-Pin USB interfész
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
USB videó kimeneti formátum (opcionális 3 formátum):
1. UVC
2. Videó tömörítési szabványok H.264, H.264H
3. Szabványos MJPEG videótömörítés, állítható bitsebességgel 40 és 16384 kbps között; a bitsebesség állítható és testreszabható
2. Videó tömörítési szabványok H.264, H.264H
3. Szabványos MJPEG videótömörítés, állítható bitsebességgel 40 és 16384 kbps között; a bitsebesség állítható és testreszabható
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |

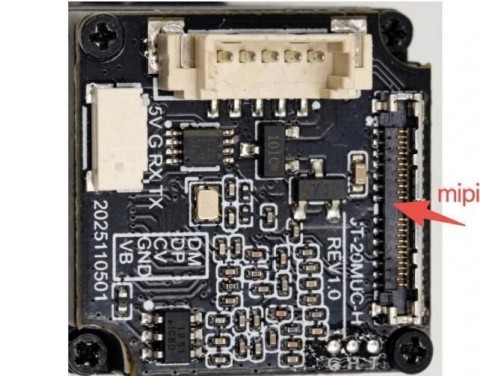

26 tűs csatlakozó típusa: DF56C-26S-0,3 V(51)
| Pin | Meghatározás | Ffunciton | Jegyzet |
| 1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26 | NC |
|
|
| 5, 7, 9, 11, 13 | VDD | táp bemenet | 5--12V |
| 16 | RXD | uart rxd | 3,3V |
| 14 | TXD | uart txd | 3,3V |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|

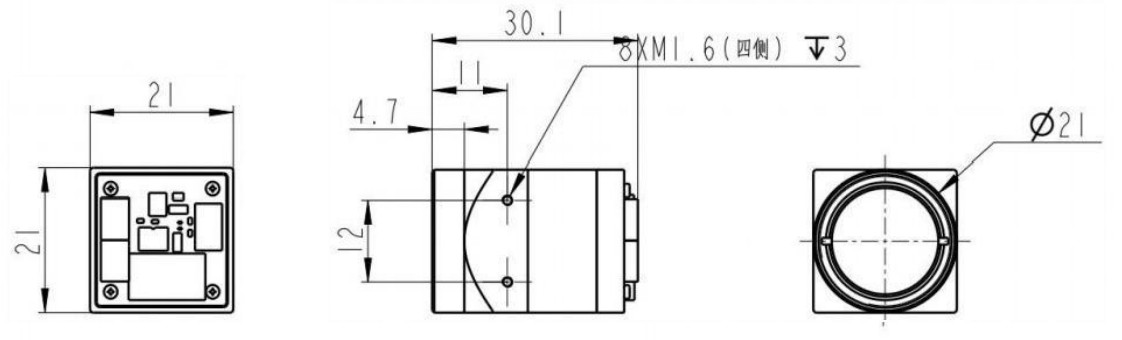

A modul szerkezeti méretei
Megjegyzés: A modul mérete és beépítési szerkezete az igényeknek megfelelően testreszabható.
