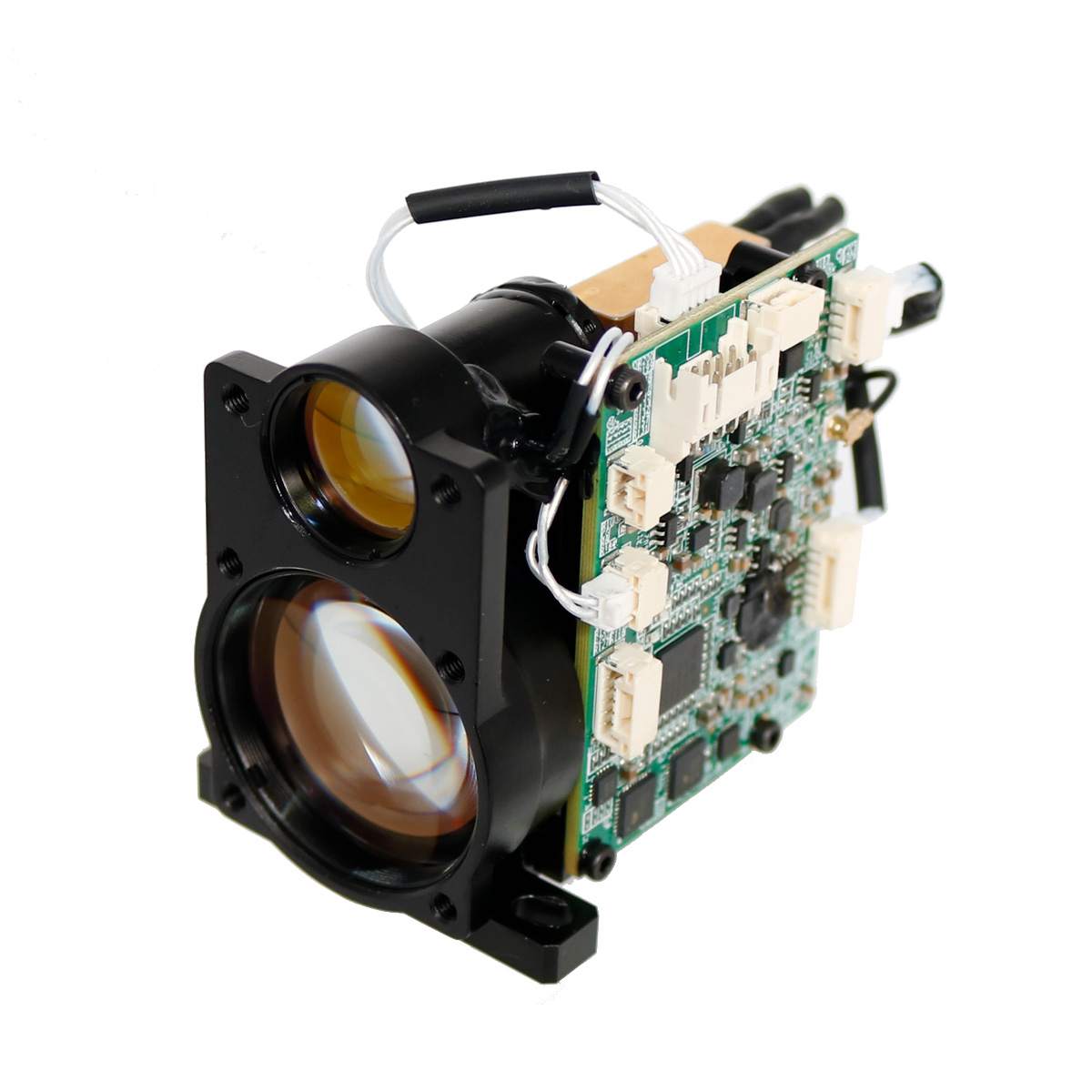

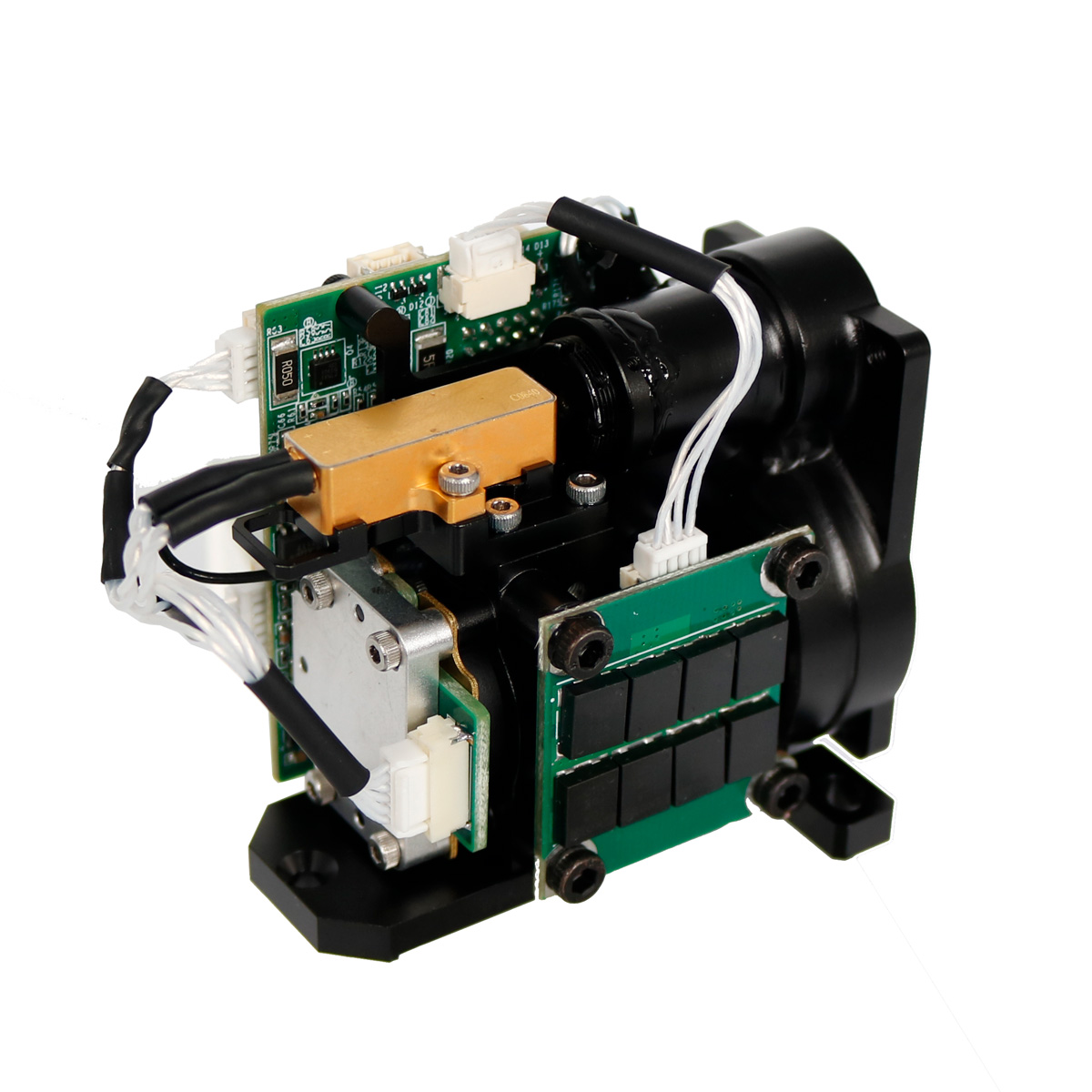

7 km -es távolságmérő moundle

Az STA-M0710X 7km távolságmérő moundle elfogadja a 1535 nm-es szembiztonsági erbium üveg lézermodult, amelyet a Jioptics által függetlenül fejlesztettek ki, amelynek jellemzői az alacsony energiafogyasztás, a kis méret, a nagy pontosság és a szembiztonság jellemzői.

Kérdés küldése

termékleírás

Maximális mérési tartomány: 7000 m (2,3x2,3 méter) 7000 m (maximális tartomány)
A pontosság ± 1m
Mérési pontosság ≥ 98%
Súly ≤ 130 g

7 km -es távolságmérő moundle kiemelések

● Könnyű, csak 130 g
● Hatalmas mérés akár 10 km -ig
● ellenáll a legkevésbé 1600 g -ig
● Rendkívül alacsony energiafogyasztás
● Nagy mérési pontosság 1 m
● Széles körű működési hőmérsékleti tartomány –40 ° C és +65 ° C között

Alkalmazások

● Fegyverre szerelt eszközök
● Kézi eszközök
● Megfigyelő és megfigyelő rendszerek
● Az UAV és az UGV érzékelő lakosztályai

Termékteljesítmény-index az STA-D0407X Laser RangeRinder modulhoz

TELJESÍTMÉNY
Maximális hatósugár	10000 méter
Tartomány teljesítménye a sugárfedési célon Reflectivity: 60%, megfigyelő láthatósága 25 km	8000 méter
A tartomány teljesítménye 2,3 × 2,3 m -es célméreten Reflectivity: 30%, megfigyelő láthatósága 25 km	7000 méter
Tartomány teljesítménye 1 × 1 m -es célméreten Reflectivity: 10%, megfigyelő láthatósága 25 km	6000 méter
Minimális hatótávolság	20 méter
Tartomány pontosság	± 1m
Ismétlési arányok	1-10Hz
Több célérzékelés	3 cél
Hullámhossz	1535nm
Eltérés	0,5MRAD
Szembiztonság Per IEC 60825-1	1. lézer osztály
Környezeti jellemzők
Üzemi hőmérsékleti tartomány	-40 ℃ ~+65 ℃
Tárolási hőmérsékleti tartomány	-50 ℃ ~+75 ℃
Sokk (fél szinusz) 0,6 ms-on x-, y- és z irányban	1000 g
Fizikai tulajdonságok
Súly	≤130 g
Méretek (hossz/szélesség/magasság)	≤87 mm58 mm43 mm
Felületek
Kommunikációs felület	UART (3,3 V LVCMOS szint) RS422
Tápegység	4,5 V ~ 12v
