Nagy pontosságú 3D elektronikus iránytű érzékelők

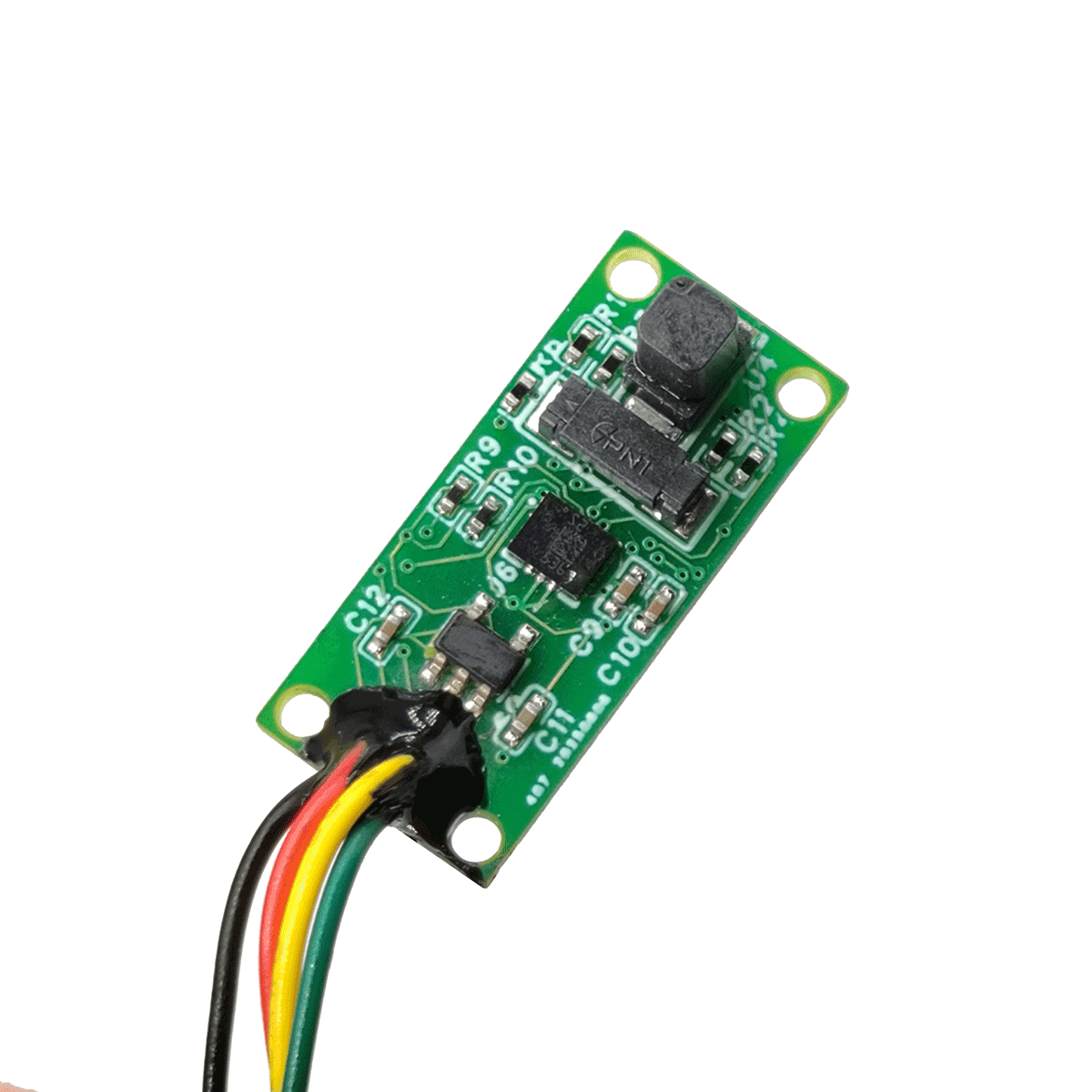

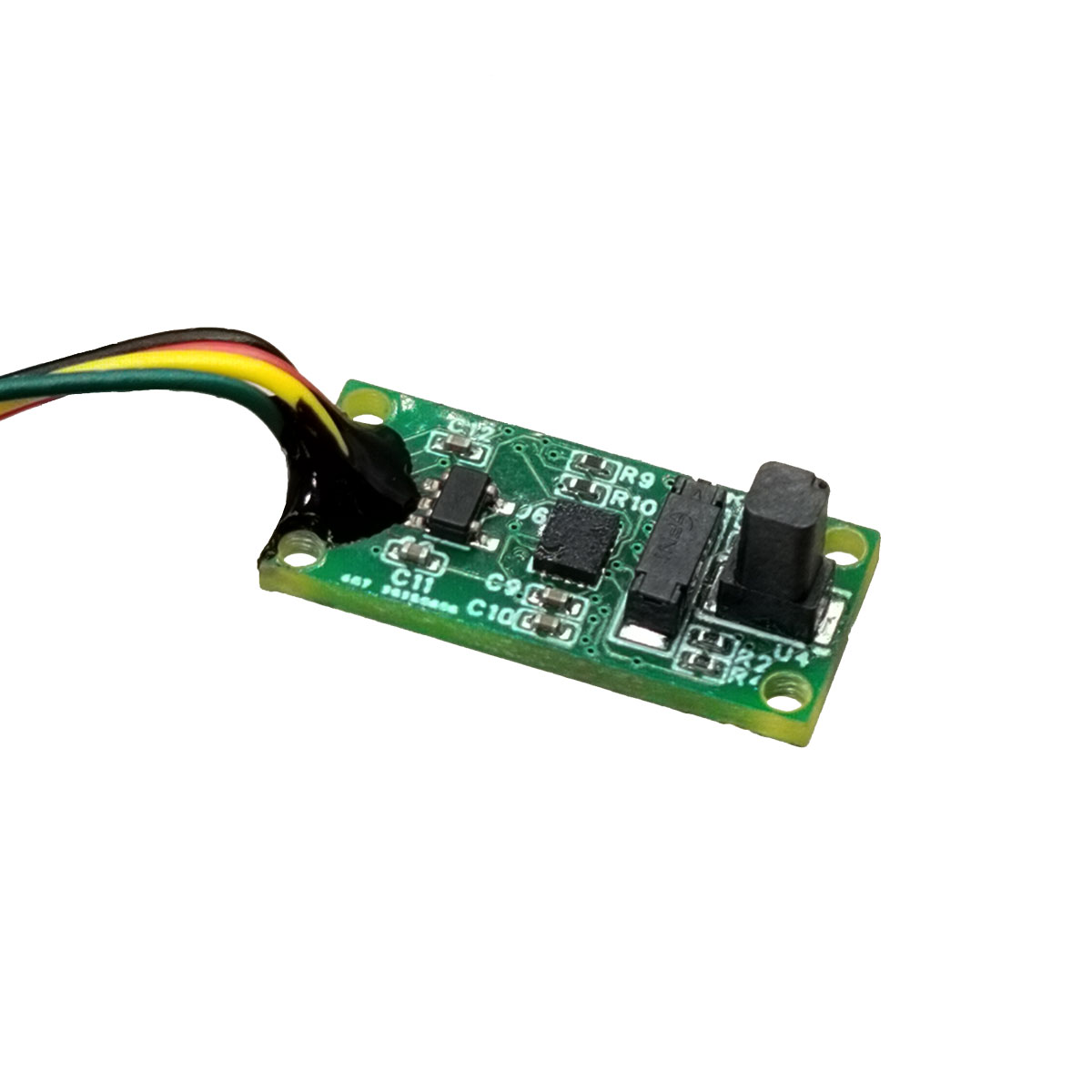

A STA-HD807 miniatűr 3D elektronikus iránytű 3 tengelyes mágneses érzékelőt, 3 tengelyes gyorsulásmérőt és mikroprocesszort tartalmaz. Beépített algoritmusokkal rendelkezik az irány, a dőlésszög és a dőlésszög kiszámításához, és támogatja a kemény és lágy mágneses interferencia kompenzációját és korrekcióját, így nagy pontosságú helyzetmérés érhető el.

Kérdés küldése

termékleírás

Háromdimenziós szögadatokat biztosít a felhasználók számára, beleértve az irányt, a magasságot és a gördülést. Ezt a modult széles körben alkalmazzák a légi közlekedésben, a tengeri navigációban, a fúrási felmérésekben, a katonai és más olyan területeken, amelyek nagy teljesítményű tájékozódást és navigációt igényelnek.

Termékjellemzők

★ Nagy pontosság
Lehajlási pontosság: 0,3° RMS (emelkedés ≤40°).
Dőlés/gördülési szög pontossága: 0,3° RMS (dőlés<80°).

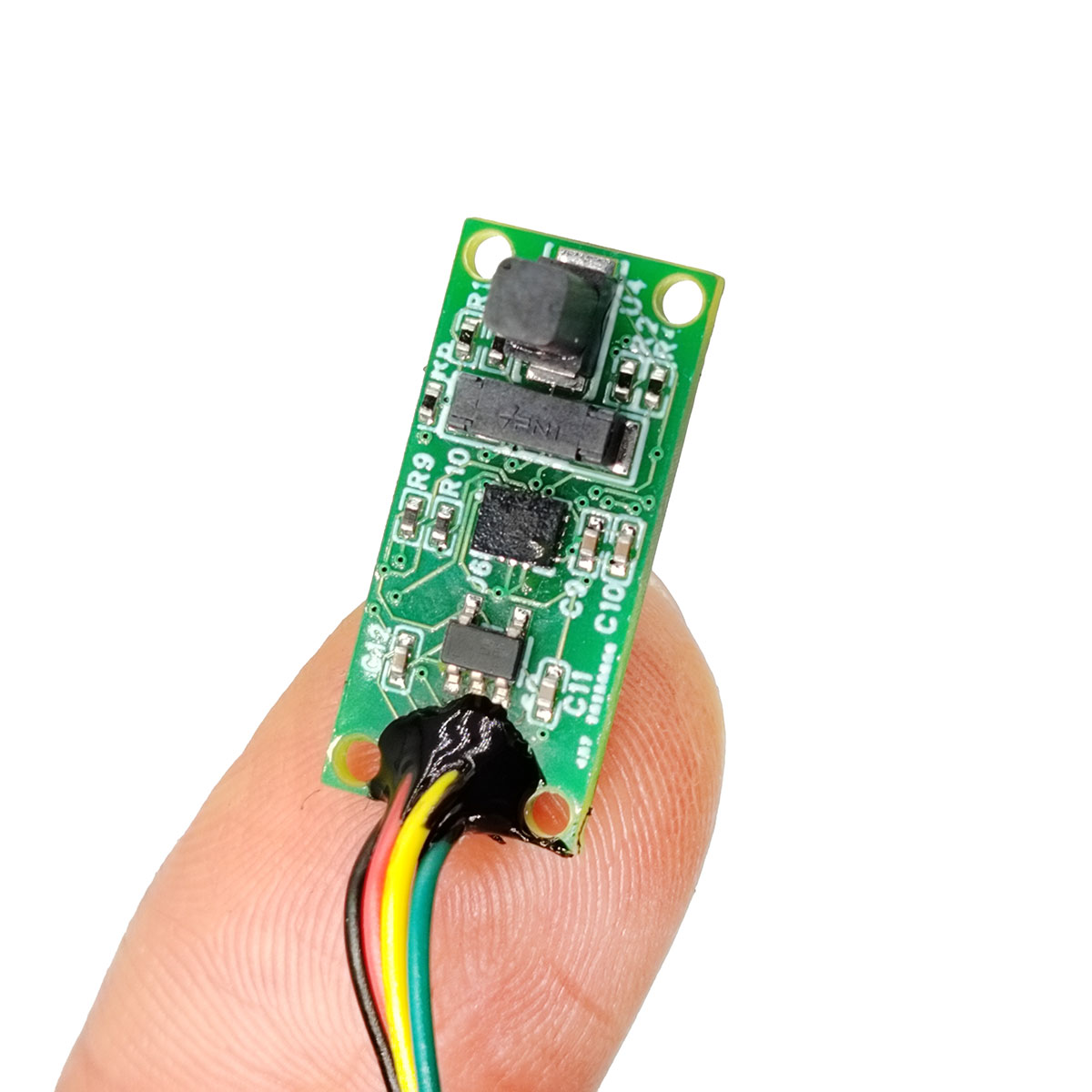

★ Kompakt méret: Csupasz tábla - 20mm × 10mm × 8mm (NYÁK vastagsága: 1,6 mm)
★ Felhasználóbarát lágy/kemény mágneses kalibrálás: lágy/kemény mágneses kalibrációs képességekkel rendelkezik

Termék alkalmazások

● Tengeri navigáció és felmérés
● GPS integrált navigáció
● Infravörös kamerák
●Lézeres távolságmérők
● Óceanográfiai felmérési műszerek
● Pilóta nélküli légi járművek
●Kézi teleszkópok

Teljesítményparaméterek

Paraméter				Specifikáció
Hajlítási szög	Mérési tartomány			0°~359,9°
	Pontosság	Síkbeli kalibráció (\|emelkedés\|≤10°)		＜0,3° (RMS)
		3D kalibrálás (\|Roll\|≤40°)		＜0,5° (RMS)
	Felbontás			0,01°
	Ismételhetőség			0,1° (RMS)
Döntésszög	Mérési tartomány	Hangmagasság		-90°-90°
		Tekercs		-180°-180°
	Pontosság	Hangmagasság	\|Szökésszög\|≤80°	＜0,3° (RMS)
		Tekercs	\|Roll\|≤80°	＜0,3° (RMS)
	Felbontás			0,01°
	Ismételhetőség			0,1° (RMS)
Adatfrissítési sebesség	≤10Hz

Elektromos teljesítmény és mechanikai méretek

Paraméter	Specifikáció
Tápfeszültség	DC 5V ~ 9V (tipikus: 5V)
Üzemi áram	26 mA
Kommunikációs interfész	TTL
Baud Rate	300 ~ 115200 (alapértelmezett: 115200)
Üzemi hőmérséklet	-20 ℃ ~ 60 ℃
Tárolási hőmérséklet	-55 ℃ ~ 80 ℃
Méretek	22mm × 10mm × 8mm
Súly	1,1 g
Csatlakozó	Kábelvezetékek

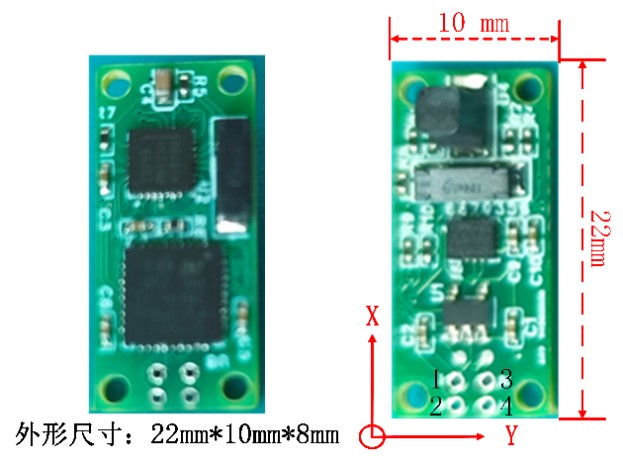

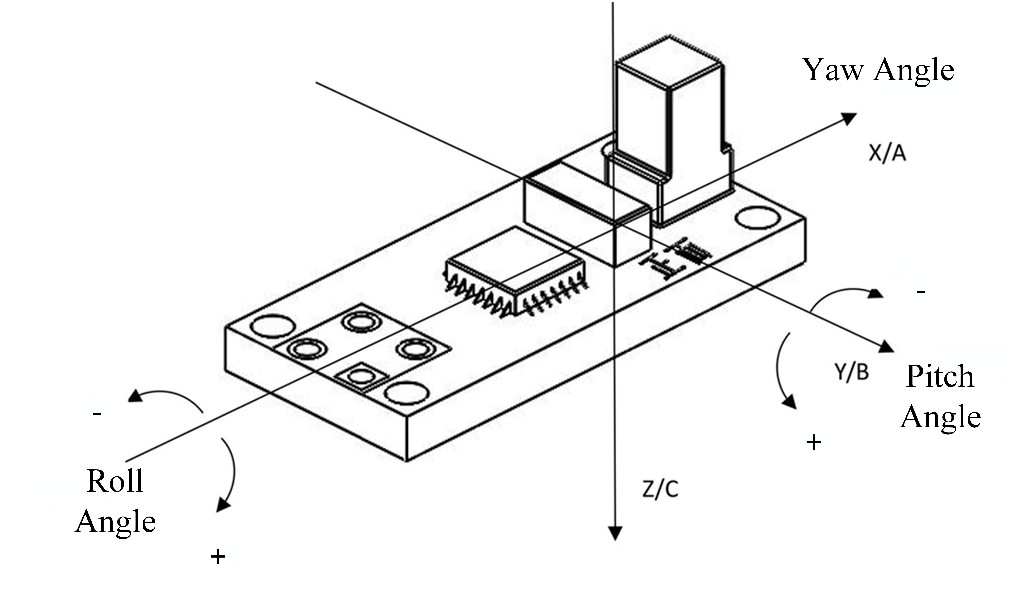

Vázlati méretek és interfész definíciók

Pin sz.	Név	Szín	Leírás
1	VCC	(Piros)	Tápellátás pozitív
2	GND	(Fekete)	Tápegység negatív (föld)
3	RXD	(kék/sárga)	Soros kommunikációs vétel (Rx), soros kommunikációs átvitel (Tx) +3,3 V TTL szint, alapértelmezett adatátviteli sebesség 115200
4	TXD	(Zöld)

Iránytű telepítésének környezetvédelmi követelményei és ajánlásai

a) Az iránytű használata előtt ajánlott mágneses mező kalibrálást végezni az iránymérés pontosságának javítása érdekében. Ha a mágneses környezet megváltozik, vagy a mérési pontosság nem lesz kielégítő, azonnal kalibrálja újra az iránytűt. b) Az optimális iránypontosság érdekében helyezze az iránytűt olyan platformra, amennyire csak lehetséges, távol a mágneses interferencia elől. Bár az STA-HD-807 képes kalibrálni a platformon előforduló lágy és kemény mágneses interferenciára, a nagyobb interferencia gyengébb utókalibrálási iránypontossághoz vezet.

c) Kerülje az iránytű platformra vagy váltakozó mágneses interferenciával rendelkező környezetbe történő felszerelését. Az iránytű csak a statikus lágy és kemény mágneses interferenciát tudja hatékonyan korrigálni, a váltakozó mágneses interferenciát nem. Ezért válasszon olyan helyet, amely a lehető legtávolabb van a váltakozó mágneses mezők forrásaitól, például motoroktól, motoroktól, váltakozó áramú vezetékektől, transzformátoroktól és különféle elektromágneses kapcsolóktól.

d) Az iránytű nem tud pontos méréseket végezni olyan platformokon, amelyek rezgést, remegést vagy nem álló mozgást tapasztalnak.
