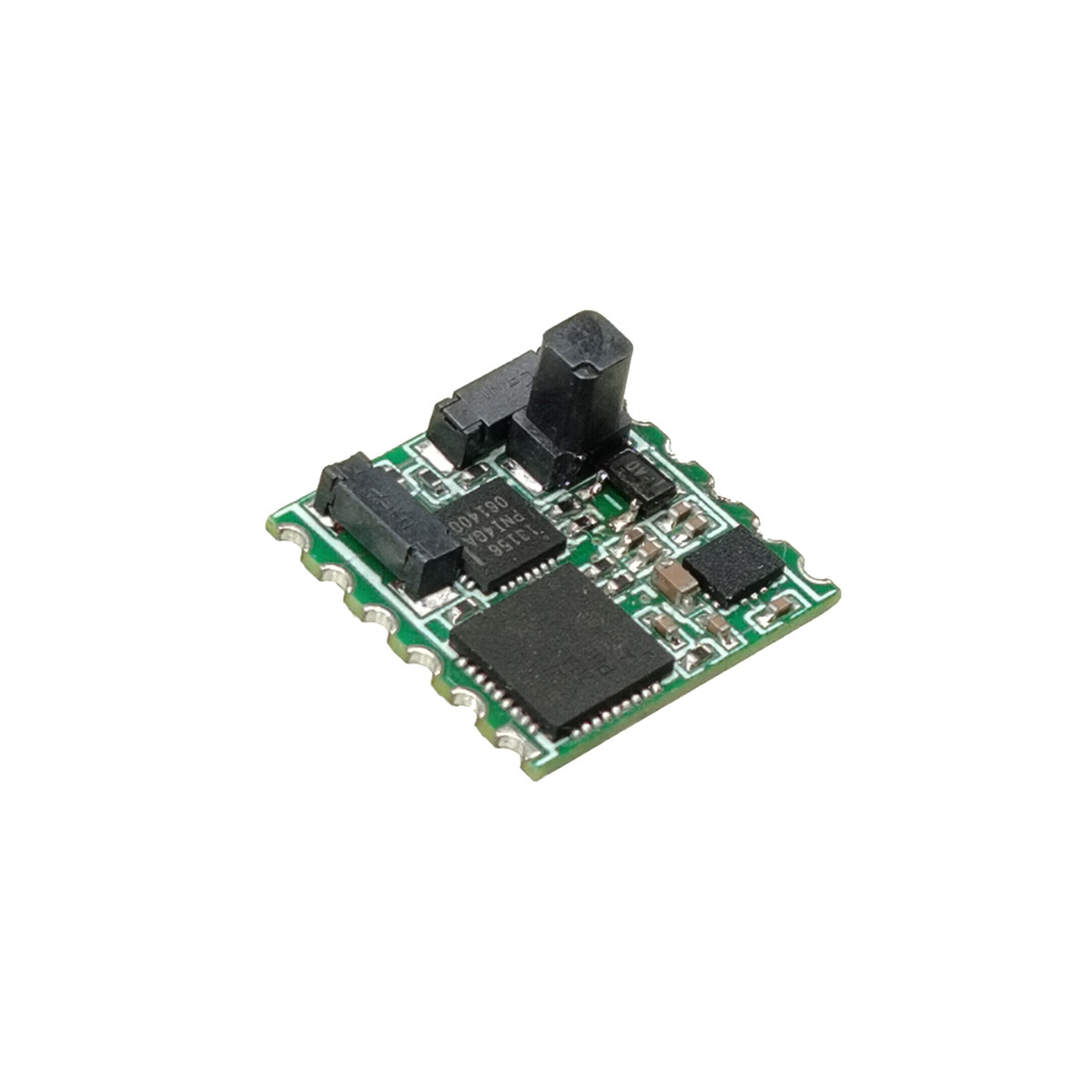

Nagy pontosságú 3D elektronikus iránytű

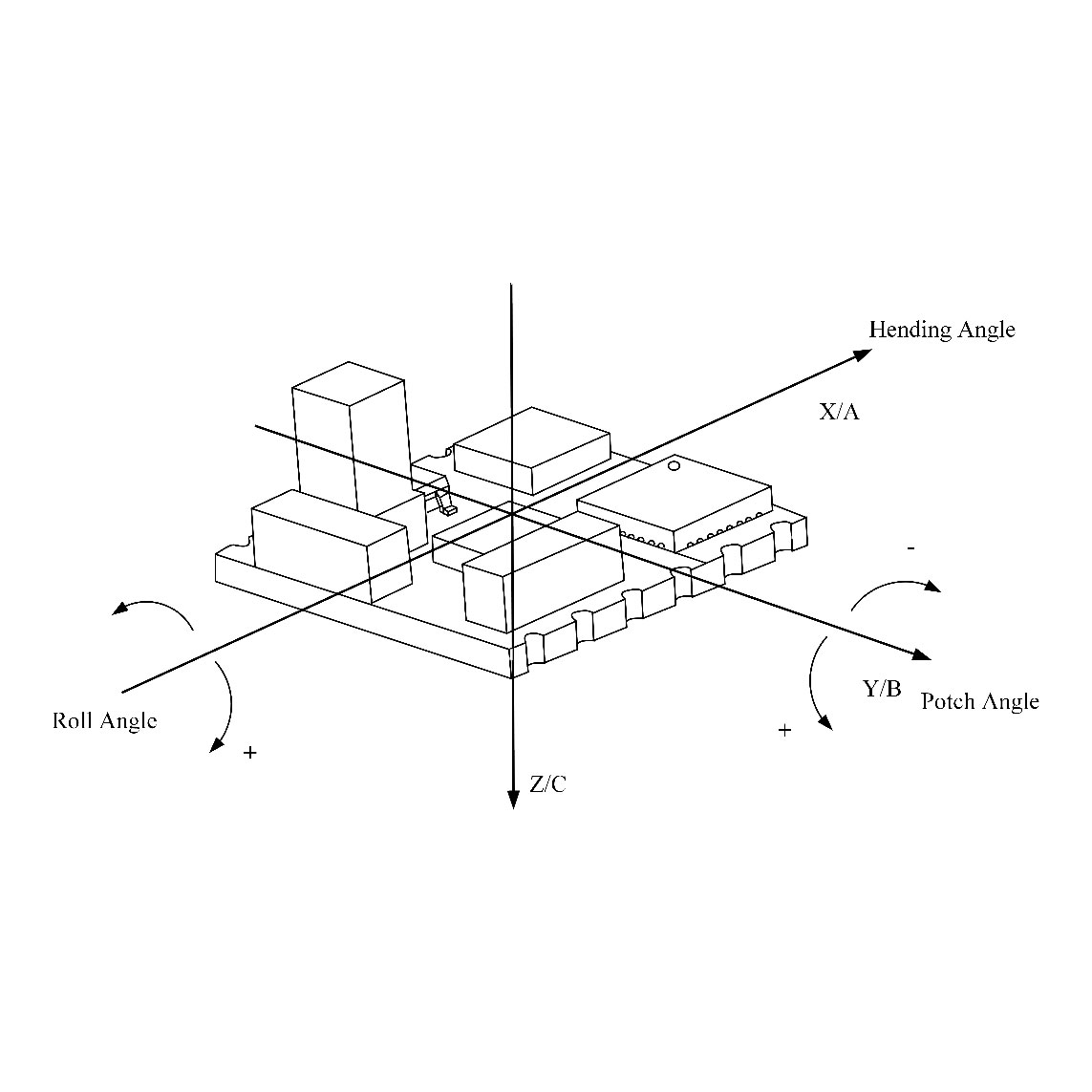

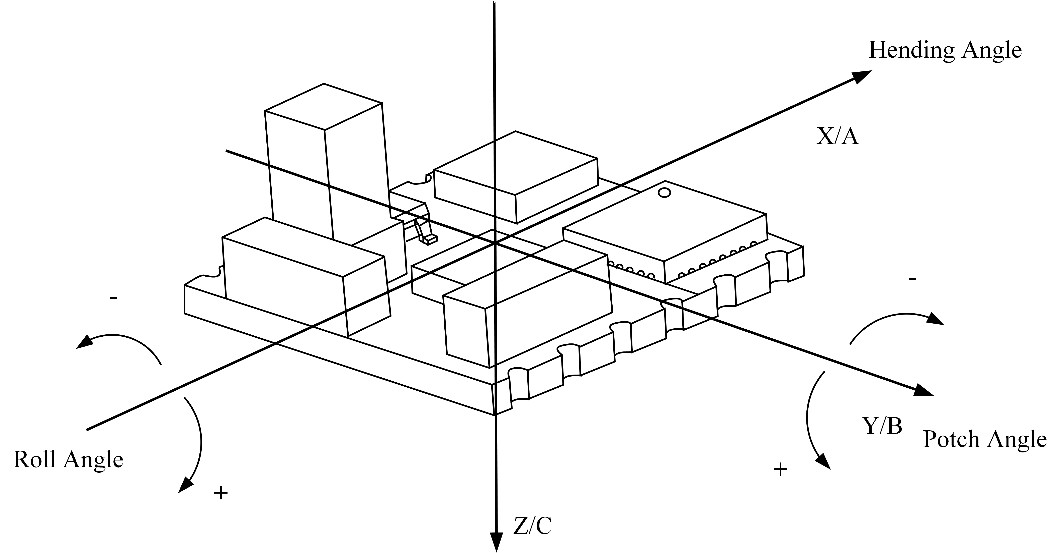

Az STA-HD-805 Mini 3D Electronic Compass egy 3 tengelyes mágneses érzékelőből, egy 3 tengelyes gyorsulásmérőből és egy mikroprocesszorból áll. Algoritmusokat tartalmaz a dőlésszög-, dőlés- és irányszögek kiszámításához, valamint kompenzációt és korrekciót kínál a lágy/kemény mágneses interferencia miatt, így nagy pontosságú helyzetmérés érhető el. Háromdimenziós szögadatokat ad ki: irány, dőlésszög és gördülés. Széles körben használják tájékozódást és navigációt igénylő területeken, mint például a légi közlekedés, a tengeri navigáció, a fúrási mérések és a katonai alkalmazások.

Kérdés küldése

termékleírás

★ Nagy pontosság
Iránypontosság: 0,3° RMS (emelkedés ≤40°).
Dőlés/gördülési szög pontossága: 0,3° RMS (dőlés<80°).

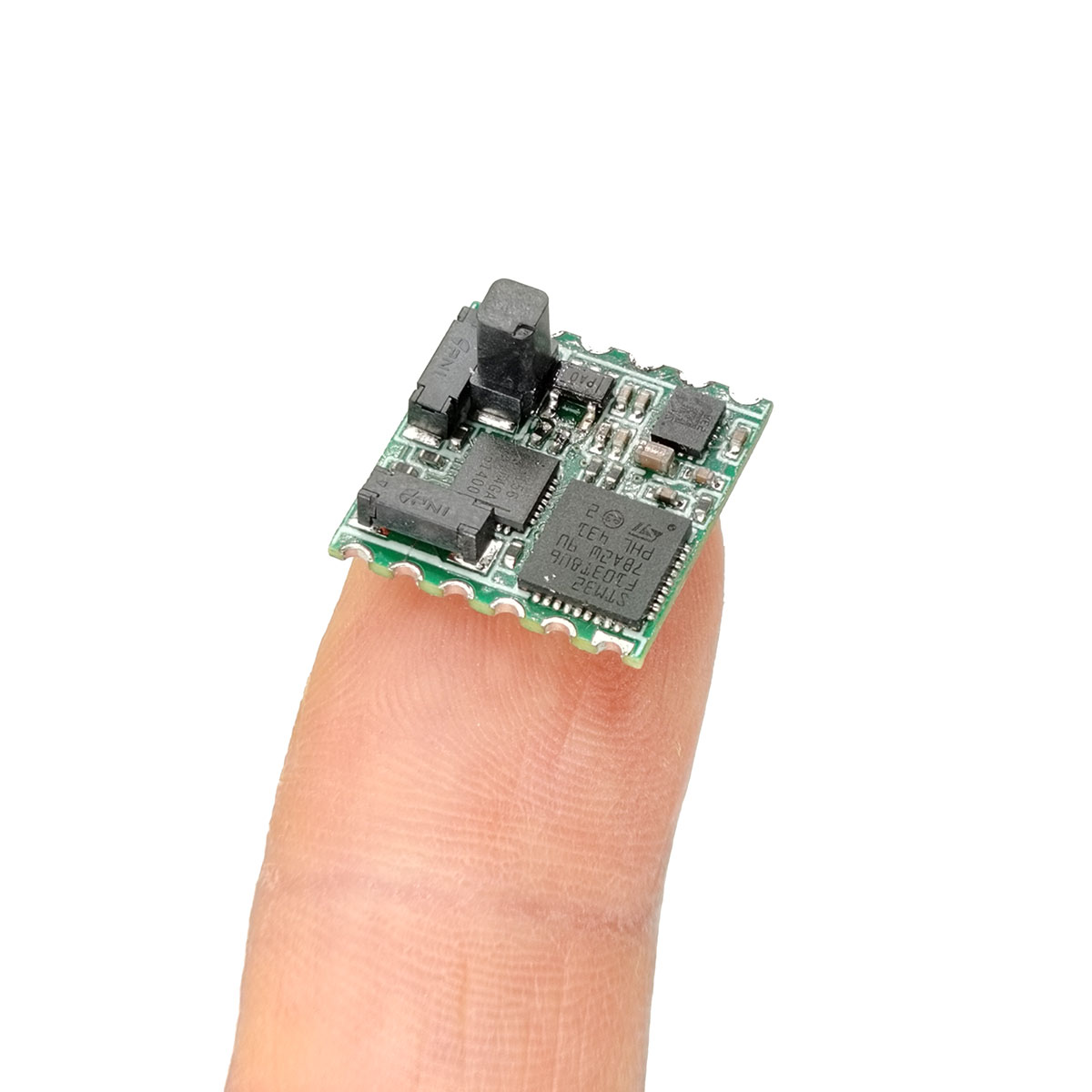

★ Kompakt méret: csupasz tábla - 20mm × 10mm × 11mm
★ Felhasználóbarát lágy/kemény mágneses kalibrálás: lágy/kemény mágneses kalibrációs képességekkel rendelkezik

Termék alkalmazások

● Tengeri navigáció és felmérés
● GPS integrált navigáció
● Infravörös kamerák
●Lézeres távolságmérők
● Óceanográfiai felmérési műszerek
● Pilóta nélküli légi járművek
●Kézi teleszkópok

Teljesítményparaméterek

Paraméter				Specifikáció
Irányszög	Mérési tartomány			0°~359,9°
	Pontosság	Síkbeli kalibráció (\|emelkedés\|≤10°)		＜0,3° (RMS)
		3D kalibrálás (\|Roll\|≤40°)		＜0,5° (RMS)
	Felbontás			0,01°
	Ismételhetőség			0,1° (RMS)
Döntésszög	Mérési tartomány	Hangmagasság		-90°-90°
		Tekercs		-180°-180°
	Pontosság	Hangmagasság	\|Szökésszög\|≤80°	＜0,3° (RMS)
		Tekercs	\|Roll\|≤80°	＜0,3° (RMS)
	Felbontás			0,01°
	Ismételhetőség			0,1° (RMS)
Adatfrissítési sebesség	≤10Hz

Elektromos teljesítmény és mechanikai méretek

Paraméter	Specifikáció
Tápfeszültség	DC 5V ~ 9V (tipikus: 5V)
Üzemi áram	26 mA
Kommunikációs interfész	TTL
Baud Rate	300 ~ 115200 (alapértelmezett: 115200)
Üzemi hőmérséklet	-20 ℃ ~ 60 ℃
Tárolási hőmérséklet	-55 ℃ ~ 80 ℃
Méretek	22mm × 10mm × 11mm
Súly	1,1 g
Csatlakozó	Kábelvezetékek

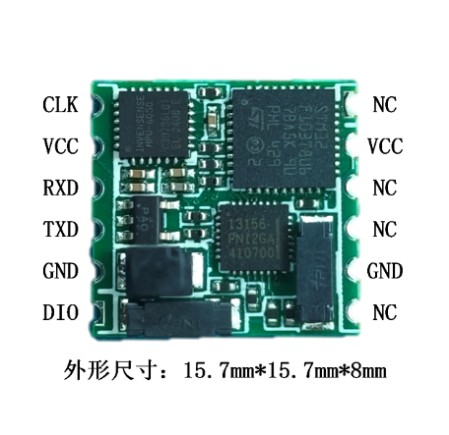

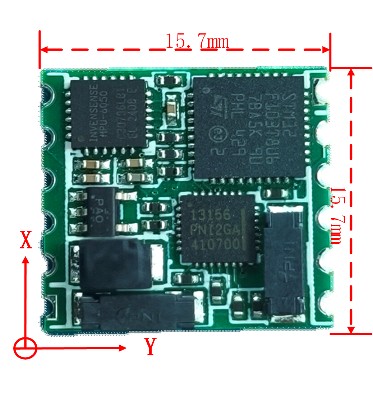

Vázlati méretek és interfész definíciók

Iránytű telepítésének környezetvédelmi követelményei és ajánlásai

a) Az iránytű használata előtt ajánlott mágneses mező kalibrálást végezni az iránymérés pontosságának javítása érdekében. Ha a mágneses környezet megváltozik, vagy a mérési pontosság nem lesz kielégítő, azonnal kalibrálja újra az iránytűt. b) Az optimális iránypontosság érdekében helyezze az iránytűt olyan platformra, amennyire csak lehetséges, távol a mágneses interferencia elől. Bár az STA-HD-805 képes kalibrálni a platformon lévő lágy és kemény mágneses interferenciára, a nagyobb interferencia gyengébb utókalibrálási iránypontossághoz vezet.

c) Kerülje az iránytű platformra vagy váltakozó mágneses interferenciával rendelkező környezetbe történő felszerelését. Az iránytű csak a statikus lágy és kemény mágneses interferenciát tudja hatékonyan korrigálni, a váltakozó mágneses interferenciát nem. Ezért válasszon olyan helyet, amely a lehető legtávolabb van a váltakozó mágneses mezők forrásaitól, például motoroktól, motoroktól, váltakozó áramú vezetékektől, transzformátoroktól és különféle elektromágneses kapcsolóktól.

d) Az iránytű nem tud pontos méréseket végezni olyan platformokon, amelyek rezgést, remegést vagy nem álló mozgást tapasztalnak.
