Mini 640×512 SWIR InGaAs kamerák

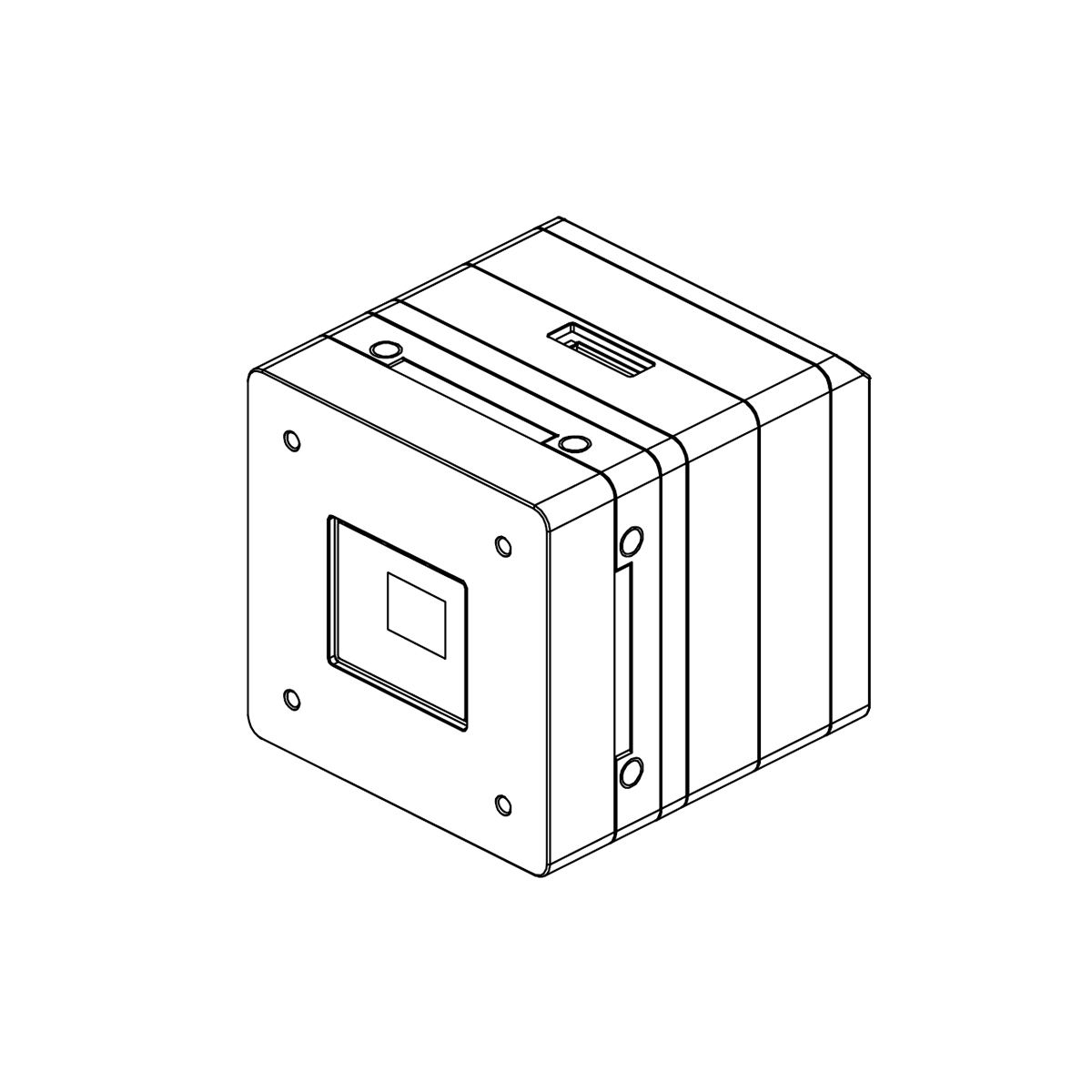

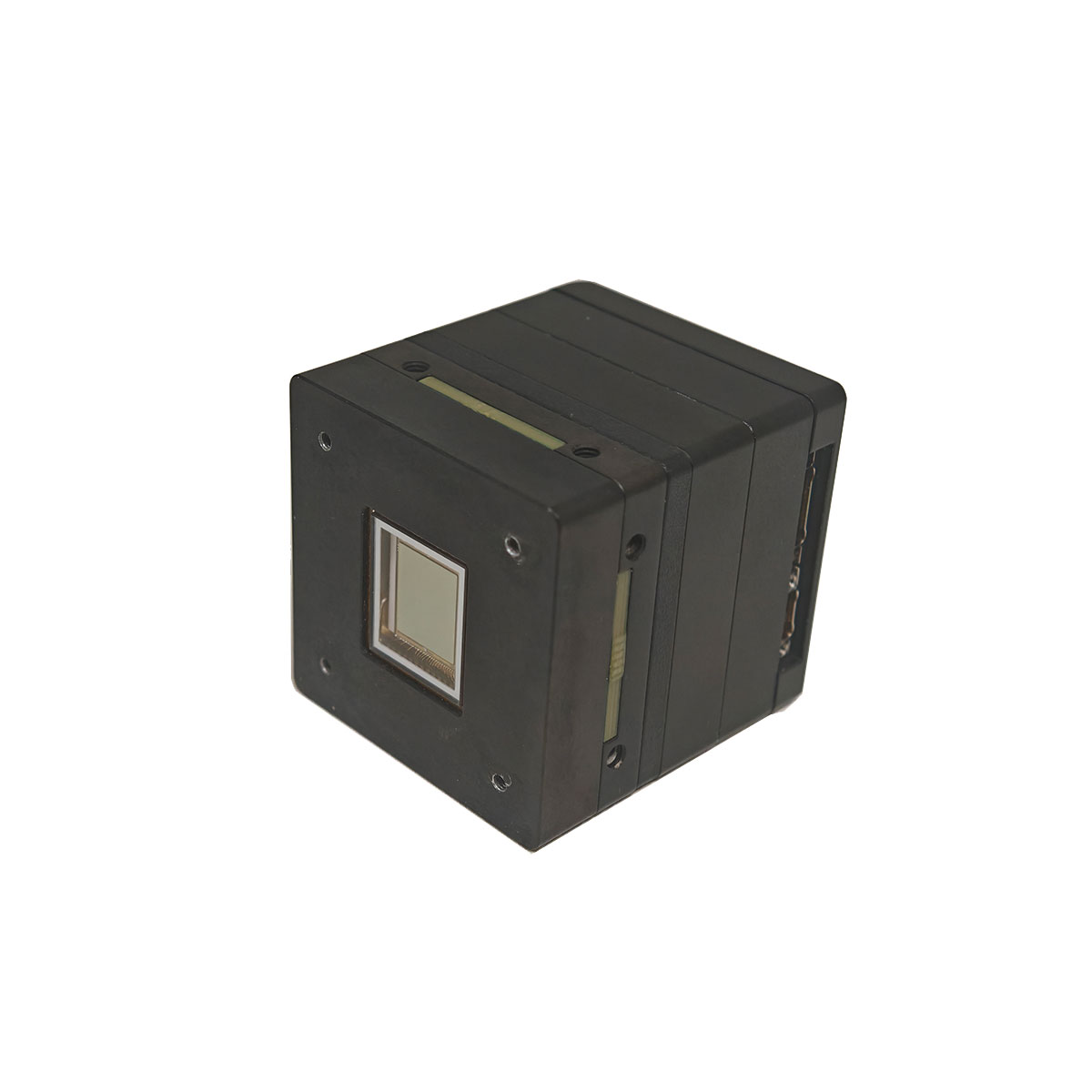

A STA-G640SW-IGA Mini típusú infravörös képalkotó modul a 640×512 SW infravörös detektoron alapul, és kompatibilis a legtöbb hasonló típusú infravörös detektorral. Képes az infravörös sugárzást megjelenített képpé alakítani. A gazdag funkciók és interfészek, a kompakt méret és az alacsony energiafogyasztás megkönnyíti a rendszerintegráció és a másodlagos fejlesztések használatát. Különböző alkalmazásokban használják a biztonság és felügyelet, határőrizeti, UAV terhelés és K+F területén.

Kérdés küldése

termékleírás

A főbb jellemzők és specifikációk az alábbiak

Modell	STA-G640SW-IGA
Képfelbontás	640×512
Hangmagasság mérete	15 um
Spektrális tartomány	0,8-1,7 µm
Méretek	40 mm × 40 mm × 43,1 mm
Súly	≤ 0,3 kg
Képkimeneti képkockasebesség	50 Hz (alapértelmezett)
Videó kimeneti interfészek	Camera Link/SDI (digitális), a többi személyre szabható
Képkimenet típusa	8 bites (alapértelmezett) vagy 14 bites választható
Energiafogyasztás	≤5 W (steady-state)
Kép polaritása	White Hot/ Black Hot/pszeudo-color
	Digitális részletek javítása
	Kép kontrasztjavítás
	Képszűrés és zajcsökkentés
Képintegráció	Automatikus/manuális Az integrációs idő módosítása
	Belső szinkronizálás vagy külső szinkronizálás
	Egy- és kétpontos NUC, a korrekciós paraméterek rögzíthetők
	Automatikus/kézi halott képpontok cseréje
	Tesztképeket biztosít, például szürkeszintű gradienst, csíkos célt és sakktáblát
	Kép görgetése, tükrözés, kimerevítés és digitális zoom
	Szőrkereszt rátét/eltávolítása
Üzemi hőmérséklet	-40-+60 ℃
Tárolási hőmérséklet	-55~+70 ℃
Nedvesség	0%~80%RH
Interfészek és tápegység
Digitális videó kimenet	CameraLink@8bit/CameraLink@14bit, SDI
SDI videó kimenet	720P@50Hz,Effektív kijelzőfelbontás 640×512.
Kommunikációs interfész	RS422
Külső szinkronizálás	RS422
Tápegység	12V DC (névleges)

Megjegyzés: A SWIR kamerák testreszabhatók. Ha a paramétereket módosítani kell, forduljon a Jioptics csapatához.

Jellemzők
Képkimeneti kapuzás

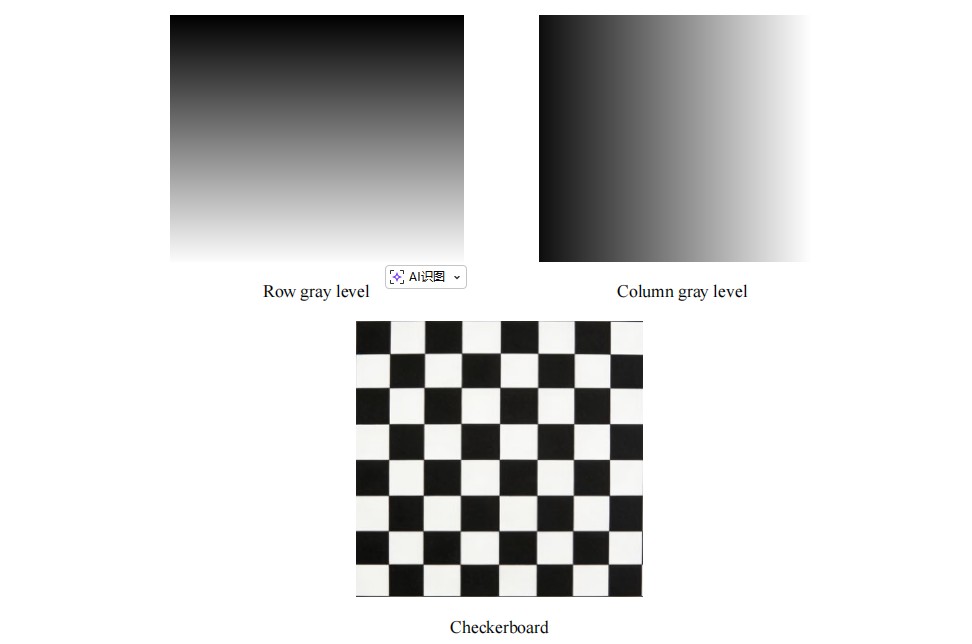

A modul online kapuzást biztosít a valós idejű infravörös képeken és tesztképeken. Az analóg és digitális videó interfészek a képkimeneti kapuzással szinkronban változnak. Ez a funkció is testreszabható. 7 féle tesztkép létezik, köztük a sorszürke szint és annak dinamikus térképe, az oszlopszürke szint és a dinamikus térképe, az 5 négyzetes sor és a dinamikus térképe, az 5 négyzetes oszlop és a dinamikus térképe, valamint a sakktábla.

Elektromos interfészek
Csatlakozó meghatározása

A csatlakozó definíciója és a bekötési utasítás a következő,
1) típusnév: J63A-2F2-025-231-TH, megfelelő csatlakozó: J63A-212-025-161-JC1. Az alábbi meghatározás,

Pin	Jel	Óvintézkedések	Megjegyzés
1	GND		GND
13	GND
25	GND
8	CL_X3_P	Csavart érpár	Camera Link Channel 3
20	CL_X3_N	Csavart érpár	Camera Link Channel 3
9	CL_XCLK_P	Csavart érpár	Kamera Link CLK
21	CL_ XCLK _N	Csavart érpár	Kamera Link CLK
10	CL_X2_P	Csavart érpár	Camera Link Channel 2
22	CL_X2_N	Csavart érpár	Camera Link Channel 2
11	CL_X1_P	Csavart érpár	Camera Link Channel 1
23	CL_X1_N	Csavart érpár	Camera Link Channel 1
12	CL_X0_P	Csavart érpár	Camera Link Channel 0
24	CL_X0_N	Csavart érpár	Camera Link Channel 0
2	NC	NC
14	NC	NC
3	NC	NC
15	NC	NC
4	NC	NC
16	NC	NC
5	NC	NC
17	NC	NC
6	NC	NC
18	NC	NC
7	NC	NC
19	NC	NC

2) típusnév: J63A-2F2-015-231-TH, megfelelő csatlakozó: J63A-212-015-161-JC1. Az alábbi meghatározás,

Pin	Jel	Óvintézkedések	Megjegyzés
1	PGND	Csavart érpár	PGND
2	PGND		PGND
4	Tápfeszültség_ 12V		POWER+
11	Tápfeszültség_ 12V		POWER+
9	Tartalék -PGND	Csavart érpár	Tartalék
10	Tartalék -POWER_ 12V	Csavart érpár	Tartalék
3	Esync_422Output+	Csavart érpár	Külső szinkron, 422-es kimenet
12	Esync_422Kimenet-	Csavart érpár	Külső szinkron, 422-es kimenet
5	Esync_422Input+	Csavart érpár	Külső szinkron, 422-es bemenet
14	Esync_422Input-	Csavart érpár	Külső szinkron, 422-es bemenet
6	RS422 TXD-	Csavart érpár	IR RS422 kimenet
13	RS422 TXD+	Csavart érpár	IR RS422 kimenet
8	RS422 RXD-	Csavart érpár	IR RS422 bemenet
15	RS422 RXD+	Csavart érpár	IR RS422 bemenet
7	GND	NC

3)SDI csatlakozó: PP5, Típusnév: MMCX_KWHD. Az alábbi meghatározás,

Pin	Jel	Megjegyzés
1	SDI	Jel
2, 3, 4, 5	AGND	GND

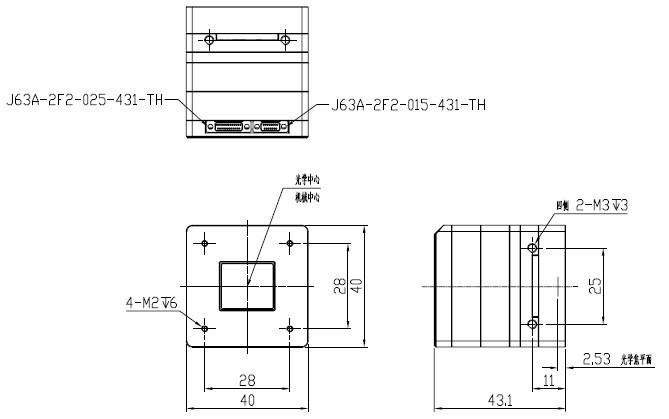

Méretek

Kamerát tartalmaz

SW infravörös érzékelő	1 db
Külső kikötői igazgatóság	1 db
DB Board	1 db
AD testület	1 db
Detektor interfész tábla	1 db
Belső csatlakozókábelek	1 szett
