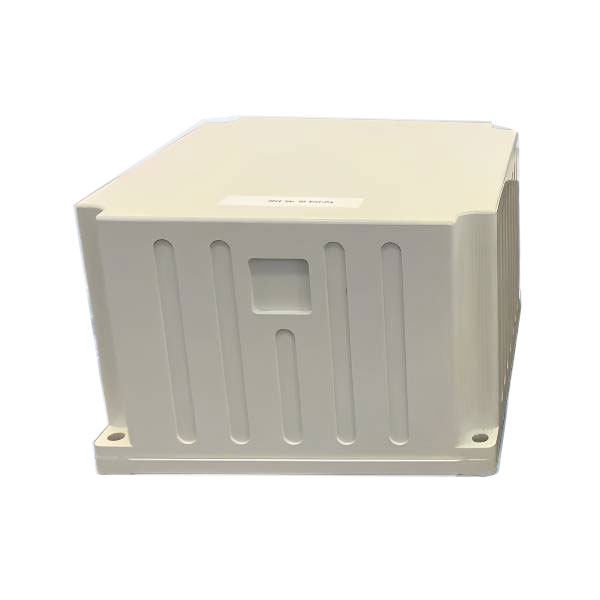

Száloptikai giroszkóp ködgyorsulásmérő és Gnss navigációs rendszer
  • Száloptikai giroszkóp ködgyorsulásmérő és Gnss navigációs rendszerSzáloptikai giroszkóp ködgyorsulásmérő és Gnss navigációs rendszer

Száloptikai giroszkóp ködgyorsulásmérő és Gnss navigációs rendszer

A JIO-D300S optikai giroszkóp integrált navigációs rendszer költséghatékony zárt hurkú száloptikai giroszkópon, gyorsulásmérőn és csúcskategóriás GNSS vevőkártyán alapul, több érzékelős fúziós és navigációs megoldási algoritmus megvalósításán keresztül, hogy megfeleljen a közepes és magas szintű igényeknek. - precíziós mobil mérőrendszerek, nagy UAV-k stb. Az alkalmazási terület megköveteli a helyzet, az irány és a pozíció információ pontos mérését. Üdvözöljük, hogy vásároljon tőlünk száloptikai giroszkóp ködgyorsulásmérőt és Gnss navigációs rendszert.

Modell:JIO-D300S

Kérdés küldése    PDF letöltése

termékleírás

Száloptikai giroszkóp ködgyorsulásmérő és Gnss navigációs rendszer jellemzői

A JIO-D300S optikai giroszkóp integrált navigációs rendszer költséghatékony zárt hurkú száloptikai giroszkópon, gyorsulásmérőn és csúcskategóriás GNSS vevőkártyán alapul, több érzékelős fúziós és navigációs megoldási algoritmus megvalósításán keresztül, hogy megfeleljen a közepes és magas szintű igényeknek. - precíziós mobil mérőrendszerek, nagy UAV-k stb. Az alkalmazási terület megköveteli a helyzet, az irány és a pozíció információ pontos mérését.

Alkalmazási forgatókönyvek

A rendszer kombinált inerciális/műholdas navigációs móddal és tisztán inerciális móddal rendelkezik.
A GNSS-vevő által inerciális/műholdas integrált navigációs módban fogható műholdak műholdas helymeghatározási információk kombinált navigációhoz; kimeneti inerciális megoldás pozíció a jel sebességének elvesztése után, rövid időn belül mérőszintű pozicionálási pontossággal.
A tiszta tehetetlenségi mód elindítása után pontos helyzetmérés funkciója van, és képes a dőlésszögű gördülést és az irányt kiadni, a tiszta tehetetlenség statikusan észak felé kereshet.


A JIOPTICS száloptikai giroszkóp telepítése megkönnyíti az integráció rugalmasságát, és fejlesztői eszköztárunk a gyors prototípuskészítéshez nem csak megfelel a specifikációs követelményeknek, hanem kiváló minőségű teljesítményt is nyújt a végfelhasználók igényeinek kielégítésére.

Szolgáltatásaink

A JIOPTIC egy profi és hatékony csapat. OEM/ODM szolgáltatásokat nyújt Önnek, vegye fel velünk a kapcsolatot exkluzív száloptikai giroszkópjának testreszabásához

A termék jellemzői

- Pozíciópontosság centiméteres szintig
- Az attitűd mérési hibája jobb, mint 0,01°
- Működési hőmérséklet tartomány: -40 ~ 60 °C
- Rezgési környezet: 20~2000Hz, 3,03g
- Gazdag interfésztípusok, RS232, RS422, CAN és egyéb szabványos interfészek támogatása
- A meghibásodások közötti átlagos idő legfeljebb 30 000 óra

elektromos jellemzők

- Tápellátás: széles feszültség bemenet 12~36V
- Névleges teljesítmény: 24W (max.)

Mechanikai méretek



technikai paraméterek

Paraméter
Attribútumok
Tipikus érték
Mértékegység
Pozíció pontosság
Egypontos (RMS)
1.2
m
RTKï¼RMSï¼
2cm 1ppm

Utófeldolgozás (RMS)
1cm 1ppm

A zárolás pontosságának elvesztése (CEP)
2nmâ

Címsor (RMS)
Kombinált pontosság
0.1â¡
º
Utófeldolgozás
0.01
º
A zár rögzítési pontosságának elvesztése
0,02â
º
Északra törekvő pontosság
0,2â¢
ºSecL
Attitude (RMS)
Kombinált pontosság
0.01
º
Utófeldolgozás
0.006
º
A zár rögzítési pontosságának elvesztése
0,02â
º
Vízszintes sebességpontosság (RMS)

0.05
Kisasszony
Időzítési pontosság

20
ns
Adatkimeneti frekvencia

200 €
Hz
Gyro
Hatótávolság
300
º/s
Nulla torzítási stabilitás
0,02â¤
º/h
Skála tényező
50
ppm
Sarok véletlenszerű séta
0.005
º/âóra
Gyorsulásmérő
Hatótávolság
16
g

Nulla torzítási stabilitás
50â¤
¼g
Skála tényező
50
ppm
Sebesség véletlenszerű séta
0.01
m/s/âhr

Sebesség véletlenszerű séta

Paraméter
Attribútumok
Referencia
Mértékegység
Fizikai méret
Méret
176,8×188,8×117
mm3
Súly

kg
elektromos jellemzők
Névleges feszültség
12~36
V
Névleges teljesítmény
24 (egyensúlyi állapot)
W
memória
Fenntartott

Környezeti mutatók
Üzemi hőmérséklet
-40-60

Tárolási hőmérséklet
-45-70

Véletlenszerű rezgés
3,03 ï¼20~2000Hzï¼
g
MTBF
30000
h
Interfész jellemzői

PPS, EVENT, RS232, RS422, CAN (opcionális)


Hálózati port (fenntartva), antennaport, kerékfordulatszám-érzékelő port

Jegyzet:
â  Az igazítás érvényes, és a zár 60 percre elveszett;
â¡A jármű állapota, manőverezni kell;
â¢Kétállású igazítás, 15 perces igazítás, a két pozíció közötti különbség nagyobb, mint 90 fok;
£ Egyetlen kimenet 200 Hz;
⤠10s átlag.
