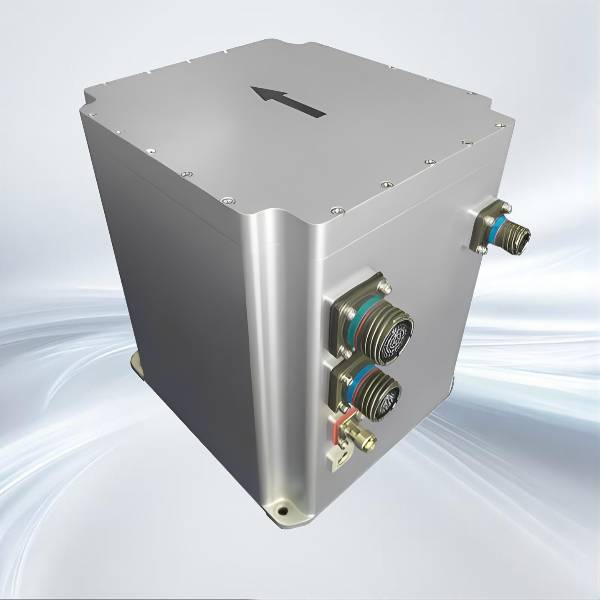

Száloptikai giroszkóp köd műhold integrált navigációs rendszer
A JIO-F100S optikai szálas integrált navigációs rendszer nagy pontosságú zárt hurkú száloptikai giroszkópból, kvarc rugalmas gyorsulásmérőből és csúcskategóriás GNSS vevőkártyából áll, több szenzoros fúzió és irányítás révén. Légi számítási algoritmus megvalósítása nagy pontosságot biztosít navigációs hozzáállás, sebesség és pozíció információ a külvilág felé, hogy megfeleljen a nagy pontosságú mérési és ellenőrzési követelményeknek. Üdvözöljük, hogy vásároljon tőlünk száloptikai giroszkóp köd műhold integrált navigációs rendszert.
Modell:JIO-F100S
Kérdés küldése PDF letöltése
termékleírás
Száloptikai giroszkóp köd műhold integrált navigációs rendszer jellemzői
A JIO-F100S optikai szálas integrált navigációs rendszer nagy pontosságú zárt hurkú száloptikai giroszkópból, kvarc rugalmas gyorsulásmérőből és csúcskategóriás GNSS vevőkártyából áll, több szenzoros fúzió és irányítás révén. Légi számítási algoritmus megvalósítása nagy pontosságot biztosít navigációs hozzáállás, sebesség és pozíció információ a külvilág felé, hogy megfeleljen a nagy pontosságú mérési és ellenőrzési követelményeknek.
A JIOPTICS száloptikai giroszkóp telepítése megkönnyíti az integráció rugalmasságát, és fejlesztői eszköztárunk a gyors prototípuskészítéshez nem csak megfelel a specifikációs követelményeknek, hanem kiváló minőségű teljesítményt is nyújt a végfelhasználók igényeinek kielégítésére.
A JIOPTICS száloptikai giroszkóp telepítése megkönnyíti az integráció rugalmasságát, és fejlesztői eszköztárunk a gyors prototípuskészítéshez nem csak megfelel a specifikációs követelményeknek, hanem kiváló minőségű teljesítményt is nyújt a végfelhasználók igényeinek kielégítésére.
Szolgáltatásaink
A JIOPTIC egy profi és hatékony csapat. OEM/ODM szolgáltatásokat nyújt Önnek, vegye fel velünk a kapcsolatot exkluzív száloptikai giroszkópjának testreszabásához
A termék jellemzői
- 0.8nmile/h navigációs fokozat pontossága
- Több mód kiválasztása, jármű üzemmód / repülőgép üzemmód
- Statikus kezdeti beállítás 3 perc / rázó alap kezdeti beállítás 8 perc
- Hiba önellenőrzés
- Gazdag interfészek, RS232, RS422, CAN és egyéb szabványos interfészek támogatása
- Magas megbízhatóság
- Több mód kiválasztása, jármű üzemmód / repülőgép üzemmód
- Statikus kezdeti beállítás 3 perc / rázó alap kezdeti beállítás 8 perc
- Hiba önellenőrzés
- Gazdag interfészek, RS232, RS422, CAN és egyéb szabványos interfészek támogatása
- Magas megbízhatóság
Alkalmazási forgatókönyvek
- Intelligens ásatási rendszer a bányászati területen
- Alapvonali inerciális navigáció nagy UAV-okhoz
- tengeri iránytű
- önjáró fegyver tájolása
- A jármű elhelyezése és tájolása
- Nagy pontosságú mobil mérés
- Nagy pontosságú és stabil platform
- Alapvonali inerciális navigáció nagy UAV-okhoz
- tengeri iránytű
- önjáró fegyver tájolása
- A jármű elhelyezése és tájolása
- Nagy pontosságú mobil mérés
- Nagy pontosságú és stabil platform
Elektromos jellemzők
- Elektromos tápegység: 24V DC (tipikus érték)
- Visszaállítási teljesítmény: 1,5 W (maximális érték)
- A hullámzás: 100 mv (csúcsérték)
- Visszaállítási teljesítmény: 1,5 W (maximális érték)
- A hullámzás: 100 mv (csúcsérték)
elektromos jellemzők
- Tápellátás: 24-36V DC (típus)
- Névleges teljesítmény: 30 W (max)
- Névleges teljesítmény: 30 W (max)
Mechanikai méretek
technikai paraméterek
| Attribútumok |
Paraméter |
Index |
| Pozíció tartása |
Kilométerszámláló Combo |
0,001D (D a futásteljesítmény) |
| GNSS kombináció |
1,2 m |
|
| Tiszta tehetetlenség |
0,8 mérföld/óra |
|
| Hozzáállás pontossága |
Kezdeti igazítás |
0,003° |
| Hozzáállás tartása (GNSS letiltva, tiszta tehetetlenség) |
0,002°/10minï¼RMSï¼ |
|
| Átmeneti teljesítmény |
100 W ( |
|
| Az irány pontossága |
önmagát kereső észak |
0,05° × s (Lati), ahol a lati szélesség (RMS) |
| Iránytartás (GNSS letiltva, tiszta tehetetlenség) |
0,003°/10 minï¼RMSï¼ |
|
| Sebesség pontossága |
Sebességtartás (GNSS letiltva, tiszta tehetetlenség) |
0,3 m/s/10 minï¼RMSï¼ |
| Optikai szálas giroszkóp |
Mérési tartomány |
±400°/s |
| Nulla torzítási stabilitás |
â¤0,01°/h |
|
| Rugalmas kvarc gyorsulásmérő |
Mérési tartomány |
±20g |
| Nulla torzítási stabilitás |
20 µg (átlagosan 10 másodperc) |
|
| Kommunikációs interfész |
RS232 |
1 csatorna (adatátviteli sebesség 9,6 kbps ~ 921,6 kbps, alapértelmezett 115,2 kbps Frekvencia 1000 Hz-ig, alapértelmezett 200 Hz) |
|
|
RS422 |
6 csatorna (adatátviteli sebesség 9,6–921,6 kbps, alapértelmezett 115,2 Kbps Frekvencia 1000 Hz-ig, alapértelmezett 200 Hz) |
| Szerkezeti tulajdonságok |
Méret |
199 mm × 180 mm × 219,5 mm (H × SZ × M) |
| Súly |
Egyetlen inerciális navigációs készlet nem haladja meg a 8,0 kg-ot (repülési alkalmazásokhoz opcionálisan legfeljebb 6,5 kg) |
|
| Használja a környezetet |
Tárolási hőmérséklet |
-40 °C ~ 65 °C |
| Relatív páratartalom |
¤ 80% |
