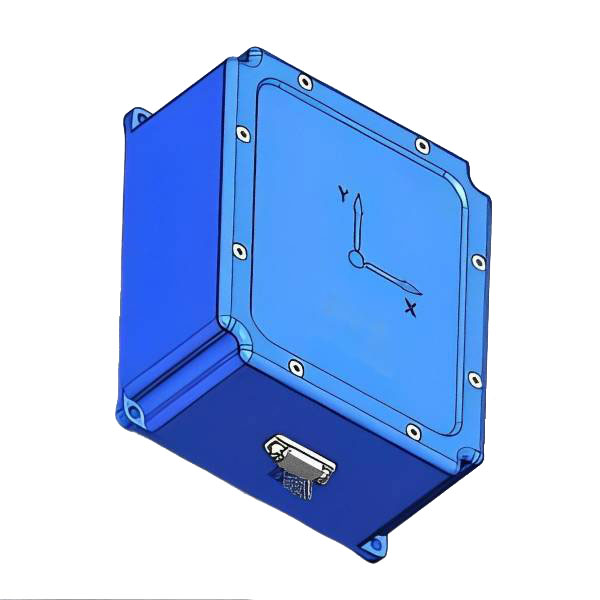

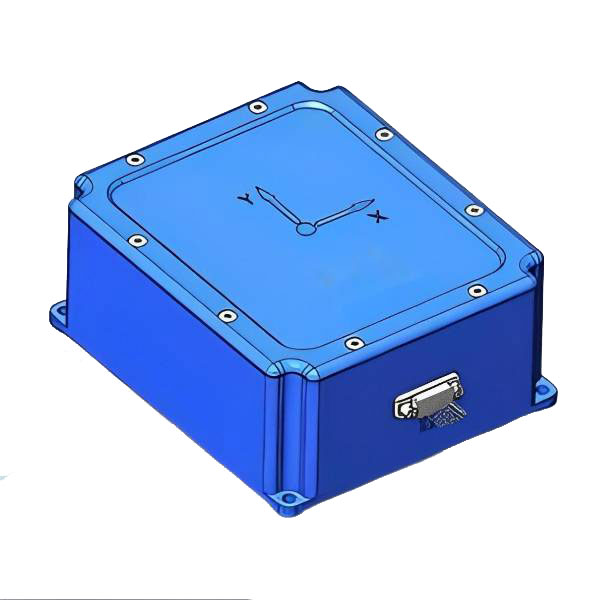

Száloptikai giroszkóp-Attitude mérési rendszer

A Jio-Fog100a száloptikai giroszkóp-Attitude mérési rendszer a szabadsághivatal trixialis hozzáállása, amely mikro-mechanikai technológián (MEMS) mérési rendszeren alapul, a beépített nagyteljesítményű MEMS giroszkóp és a MEMS gyorsulásmérőn, a szűrő algoritmuson keresztül kiszámítja a hangmagasság szögét, a hordozó gördülő szögét és a vivő fejlési szögét a valós idejben.

Modell:JIO-FOG100A

Kérdés küldése

termékleírás

Opcionálisan illeszkedik egy magnetométerrel, hogy elérje a nagy pontosságú északi leletet, és a kimeneti 3 tengelyes szögsebességet és a 3 tengelyes gyorsulást használják a mozgásvezérléshez.
A Jioptics teljes szálas optikai giroszkóp -csomagot kínál, amely a taktikai és a navigációs fokozat széles skáláját kínálja.
A száloptikai giroszkóp Jioptics telepítése az integrációs rugalmasság megkönnyítése érdekében, és fejlesztőink eszközkészlete a gyors prototípus készítéséhez, nemcsak a specifikációs követelményeknek felel meg, a magas színvonalú teljesítmény szintén megfelel a végfelhasználók igényeinek.

Szolgáltatásaink

A Jioptics profi és hatékony csapat. Adjon meg az OEM/ODM szolgáltatásokat az Ön számára, vegye fel velünk a kapcsolatot az exkluzív szálas optikai giroszkóp testreszabásához

Termékjellemző

- jobb, mint 0,1 ° hozzáállás pontosság
- hozzáállás mérési tartomány ± 90 °
- Működési hőmérsékleti tartomány: -40 ~ 65 ℃
- Rezgési környezet: 10 ~ 2000Hz, 6G (RMS)
- Gazdag interfésztípusok, az RS232, RS422, CAN és más standard interfészek támogatása
- Vízálló pecsét tervezés

Elektromos jellemzők

- Tápellátás: 5V (Typ.), Testreszabható széles feszültségbemenet 12 ~ 36 V
- Besorolt teljesítmény: 0,5W (max)
-Ripple: 100 mV (csúcsérték)

Mechanikai méretek

Száloptikai giroszkóp-Attitude mérési rendszer műszaki paraméterek

Paraméter	Tesztfeltételek	Tipikus érték	Maximális érték	Egység
Dinamikus mérési tartomány			450	º / s
Nulla torzítás stabilitása	Allan variancia, Z tengely	0.8		º/h
	Allan variancia, x tengely és y tengely	1.6		º/h
	10S átlag, x, y tengely (-40 ℃ ~+80 ℃, állandó hőmérséklet)	6		º/h
	1S átlag, x, y tengely (-40 ℃ ~+80 ℃, állandó hőmérséklet)	9		º/h
Nulla eltolás	Nulla eltolási tartomány	± 0,2		º / s
	Nulla torzítás változik a teljes hőmérsékleti tartományban	± 0,06		º / s
	Indulás megkezdése megismételhetőség	0.006		º / s
	Napi napi ismétlés	0.009		º / s
	A lineáris gyorsulás hatása a nulla torzításra	0.002		º / s
	A rezgés hatása a nulla eltolásra, a változás a rezgés előtt és után	0.002		º / s
	A rezgés hatása a nulla eltolásra, a rezgés előtti változás	0.002		º / s
Méretarányos tényező	Skála tényező pontosság, z tengely	0.3		%
	Skála tényező pontosság, x, y tengely	0.6		%
	Skála tényező nemlinearitás, z tengely	0.01		%FS
	Skála tényező nemlinearitás, x, y tengely	0.02		%FS
Szög véletlenszerű séta		0.001		°/√hr
Zajsűrűség		0.001		°/s/√hr
Felbontás		3.052 × 10−7		º/S/LSB
Sávszélesség		200		HZ

Gyorsulásmérő paraméterek

Paraméter	Tesztfeltételek	Tipikus érték	Maximális érték	Egység
Dinamikus mérési tartomány		16		g
Nulla torzítás stabilitása	Allan -variancia	0.03		mg
	10S átlag (-40 ℃ ~+80 ℃, állandó hőmérséklet)	0.2		mg
	1S átlag (-40 ℃ ~+80 ℃, állandó hőmérséklet)	0..3		mg
Nulla eltolás	Nulla eltolási tartomány	5		mg
	Nulla eltolás variáció (csúcsérték) a teljes hőmérsékleti tartományban	5		mg
	Indulás megkezdése megismételhetőség	0.5		mg
	Napi napi ismétlés	0.8		mg
	Nulla torzítási hőmérsékleti együttható	0.05	0.1	mg/℃
Méretarányos tényező	Skála tényező pontosság	0.5		%
Méretarányos tényező	Skála tényező nemlinearitás	0.1		%FS
SPEED véletlenszerű séta		0.029		m/s/√hr
Zajsűrűség		0.025		mg/√hz
Felbontás		1,221 × 10–8		G/LSB
Sávszélesség		200		HZ
