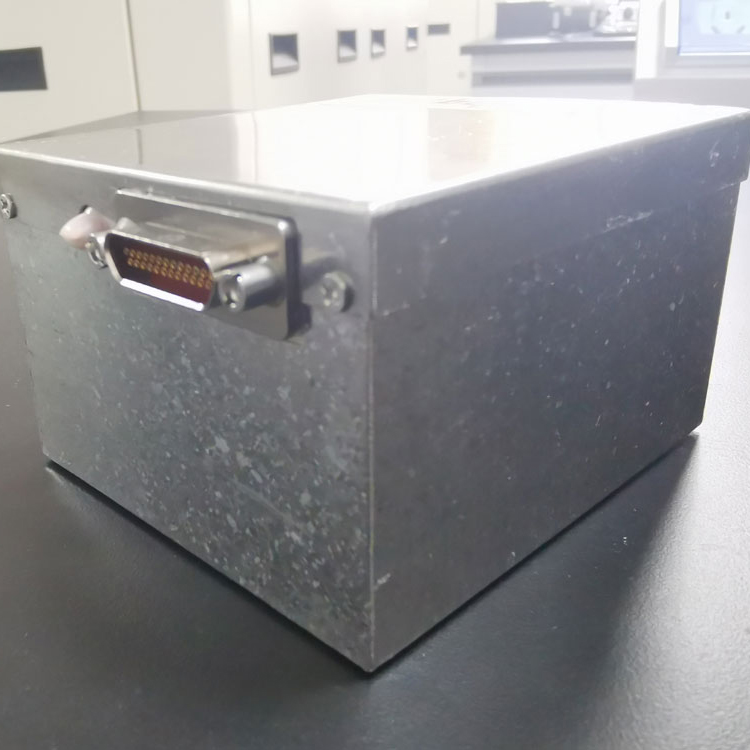

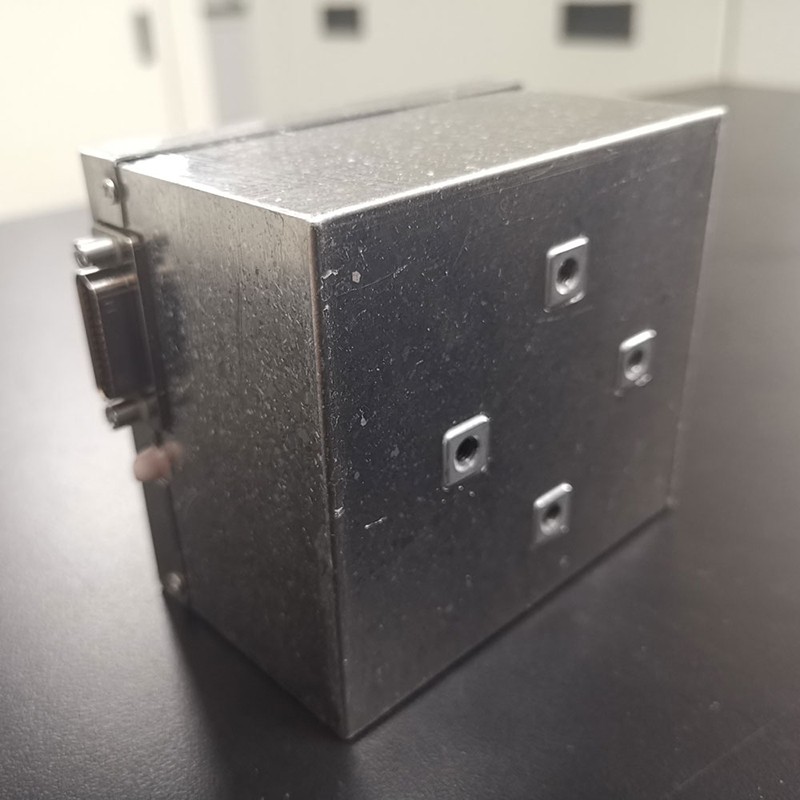

Gyűrűs lézer giroszkóp-jio70

A gyűrűs lézer giroszkóp-jio70 egy nagy pontosságú digitális, kettős frekvenciájú gép, amely a cégünk által gyártott giroszkóprétű. A nagy pontosságú, egyszerű tápegység, nagy integráció és digitális kimenet előnyei vannak. Meg tudja mérni a hordozóhullám szögmozgását az érzékeny tengely körül, és két négyzet négyzethullámot ad ki. Széles körben használható a helymeghatározás/navigáció, a megfigyelés/felderítés, a rakéták és a szállító rakéták, repülőgépek, pilóta nélküli légi járművek, hajók, hajók, páncélozott járművek és egyéb területek integrálásában.

Modell:JIO70-RLG

Kérdés küldése

termékleírás

A gyűrűs lézer giroszkóp-jio70 elérhető A, B és C modellekben, hogy megfeleljen az Ön különböző igényeinek.

Funkciók

Mérje meg a forgási szöget az érzékeny tengelye körül, és adjon ki két ortogonális négyzethullámot.

Teljesítmény

A JIO50 -típusú lézer giroszkópot az 1. táblázat mutatja
1. táblázat

sorszám	paraméter	egység	A fokozat	B fokozat	C fokozat	Megjegyzés
1	Nulla elfogultság	°/h	≤0,5			/
2	torzítás stabilitása	°/h	≤0,3 %	≤0,5 %	≤0,8 %	100S, 1C
3	Nulla torzítás megismételhetősége	°/h	≤0,3 %	≤0,5 %	≤0,8 %	1S
4	véletlenszerű séta együttható	°/H 1/2	≤0,5 ‰	≤0,7 ‰	≤1,5 ‰	/
5	Méretarányos tényező	"/impulzus	2.568
6	Skála tényező nemlinearitás	ppm	≤3			/
7	Méretarányos megismételhetőség	ppm	≤3			1S
8	Mágneses érzékenység	°/(H · GS)	≤2 ‰			/
9	Maximális bemeneti szögsebesség	°/s	≥ ± 400			/
1 0	Kezdési idő	az S	≤10

Környezeti alkalmazkodóképesség

a) Munkahőmérséklet: -40 ℃ ~ + 65 ℃
b) Tárolási hőmérséklet: -45 ℃ ~ + 85 ℃
c) rezgés: összesen 9,6 g;
d) sokk: 30 g/11ms (fél szinusz) vagy 75 g/6ms (fél szinusz);
e) Alacsony nyomás: 5000 méter a tengerszint felett.

Frekvencia (Hz)	10	100	200	300	400	500	800	2000
Teljesítmény -spektrális sűrűség (g 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Tápegység és elektromos felület

a) tápegység
Típus: ± 5V, +15 V
Követelmények: +5 V - áram 180 mA, stabilitás ± 50 mV, fodrozódás <50mV
-5 V - áram 60 mA, stabilitás ± 50 mV, fodrozódás <50 mV
+15 V - áram 240 mA, stabilitás ± 100 mV, fodrozódás <100mV
b) Energiafogyasztás: <6W
c) Elektromos interfész típusa: J30J-25ZKP
d) Interfész meghatározás: Az elektromos interfészcsapok meghatározását a 2. táblázat mutatja.

2. táblázat: Elektromos interfész meghatározó táblázat

csapszám	meghatározás	Megjegyzés
1	+15 V	energiabemenet
2	+15VGND	+15 V -os erőmű
3	NC	nulla
4	GND	+5 V, -5 V -os erőmű
5	NC	nulla
6	+5V	energiabemenet
7	-5 V -os	energiabemenet
8	AUGUSZTUS	Négyzethullám -kimeneti jel (TTL szint)
9	KÜZDELEM	Négyzethullám kimeneti jel (TTL szint)
10	TMP3	Platina ellenállás hőmérő 3
11	Tcoma	3 Platinum -ellenállás közös terminálok
12	TMP1	Platina -ellenállás 1
13	Tmp2	Platina -ellenállás 2
14	+15 V	energiabemenet
15	+15VGND	+15 V -os erőmű
16	NC	nulla
17	GND	+5 V, -5 V -os erőmű
18	NC	nulla
19	+5V	energiabemenet
20	-5 V -os	energiabemenet
huszonegy	AUGUSZTUS	Négyzethullám -kimeneti jel (TTL szint)
huszonkettő	KÜZDELEM	Négyzethullám kimeneti jel (TTL szint)
huszonhárom	GND	+5 V, -5 V -os erőmű
huszonnégy	NC	Centrifugálás
25	NC	Centrifugálás
Az 1., 2. és 3. platina ellenállás modelljei PT1000
