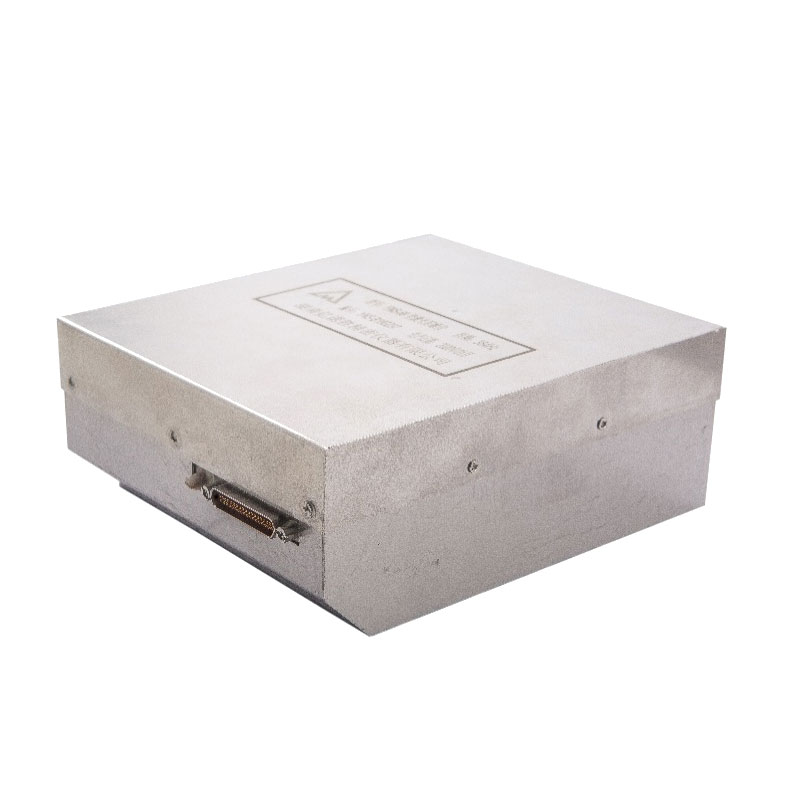

Gyűrűs lézer giroszkóp - jio90

Gyűrűs lézer giroszkóp-A JIO90 egy nagy pontosságú digitális kettős, kettős frekvenciájú gép, amely a cégünk által készített giroszkóp rázó lézer. A nagy pontosságú, egyszerű tápegység, nagy integráció és digitális kimenet előnyei vannak. Meg tudja mérni a hordozóhullám szögmozgását az érzékeny tengely körül, és két négyzet négyzethullámot ad ki. Széles körben használható a helymeghatározás/navigáció, a megfigyelés/felderítés, a rakéták és a szállító rakéták, repülőgépek, pilóta nélküli légi járművek, hajók, hajók, páncélozott járművek és egyéb területek integrálásában.

Modell:JIO90-RLG

Kérdés küldése

termékleírás

Gyűrűs lézer giroszkóp - A JIO90 elérhető A, B és C modellekben, hogy megfeleljen az Ön különböző igényeinek.

Funkciók

Mérje meg a forgási szöget az érzékeny tengelye körül, és adjon ki két ortogonális négyzethullámot, amely a forgási információkat tartalmazza.

Teljesítmény

A JIO50 -típusú lézer giroszkópot az 1. táblázat mutatja
1. táblázat

Sorszám	Paraméter	Egység	Prémium	A fokozat	B fokozat	C fokozat	Megjegyzés
1	Nulla elfogultság	°/h	≤0,3				/
2	torzítás stabilitása	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100S, 1C
3	Nulla torzítás megismételhetősége	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1S
4	véletlenszerű séta együttható	° / H1 / 2	≤0,4 ‰	≤0,6 ‰	≤0,7 ‰	≤1 ‰	/
5	Méretarányos tényező	"/impulzus	1.865
6	Skála tényező nemlinearitás	ppm	≤1				/
7	Méretarányos megismételhetőség	ppm	≤1				1S
8	Mágneses érzékenység	°/(H · GS)	≤1,5 ‰	≤2 ‰			/
9	Maximális bemeneti szögsebesség	°/s	≥400				/

Környezeti alkalmazkodóképesség

a) Munkahőmérséklet: -40 ℃ ~ + 65 ℃
b) Tárolási hőmérséklet: -45 ℃ ~ + 85 ℃
c) rezgés: összesen 9,6 g;
d) sokk: 30 g/11ms (fél szinusz) vagy 75 g/6ms (fél szinusz);
e) Alacsony nyomás: 5000 méter a tengerszint felett.

Frekvencia (Hz)	10	100	200	300	400	500	800	2000
Teljesítmény -spektrális sűrűség (g 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Tápegység és elektromos felület

a) tápegység
Típus: ± 5V, +15 V
Követelmények: +5 V - áram 180 mA, stabilitás ± 50 mV, fodrozódás <50mV
-5 V - áram 60 mA, stabilitás ± 50 mV, fodrozódás <50 mV
+15 V - áram 240 mA, stabilitás ± 100 mV, fodrozódás <100mV
b) Energiafogyasztás: <6W
c) Elektromos interfész típusa: J30JM-37ZK
d) Interfész meghatározás: Az elektromos interfészcsapok meghatározását a 2. táblázat mutatja.

2. táblázat: Elektromos interfész meghatározó táblázat

Csap sorszám	Meghatározás	Megjegyzés	Csap sorszám	Meghatározás	Megjegyzés
1	NC	nulla	/	/	/
2	GND	jelzőhely	20	NC	nulla
3	NC	nulla	huszonegy	NC	nulla
4	NC	nulla	huszonkettő	NC	nulla
5	NC	nulla	huszonhárom	NC	nulla
6	Tartsa meg magad	/	huszonnégy	NC	nulla
7	NC	nulla	25	Tartsa meg magad	/
8	Tartsa meg magad	/	26	NC	nulla
9	KÖTÖZŐSALÁTA	Négyzethullám kimeneti jel 2 TTL -szint	27	KÖTÖZŐSALÁTA	Négyzethullám kimeneti jel 2 TTL szint
10	GND	jelzőhely	28	GND	jelzőhely
11	BŰN	Négyzethullám kimeneti jel 1 TTL -szint	29	BŰN	Négyzethullám kimeneti jel 1 TTL szint
12	T1	Platina -ellenállás 1	30	T2	Platina -ellenállás 2
13	T3	Platinum resistance thermometer 3	31	T4	Platina -ellenállás 4
14	TCOM	4 Platinum -ellenállás közös terminálok	32	TCOM	4 Platinum -ellenállás közös terminálok
15	GND	+5 V, -5 V -os erőmű	33	GND	+5 V, -5 V -os erőmű
16	+5V	energiabemenet	34	+5V	energiabemenet
17	+15 V	energiabemenet	35	+15 V	energiabemenet
18	15vgnd	+15 V -os erőmű	36	15vgnd	+15 V -os erőmű
19	-5 V -os	energiabemenet	37	-5 V -os	energiabemenet
MEGJEGYZÉS: A platina -rezisztencia modell PT1000
