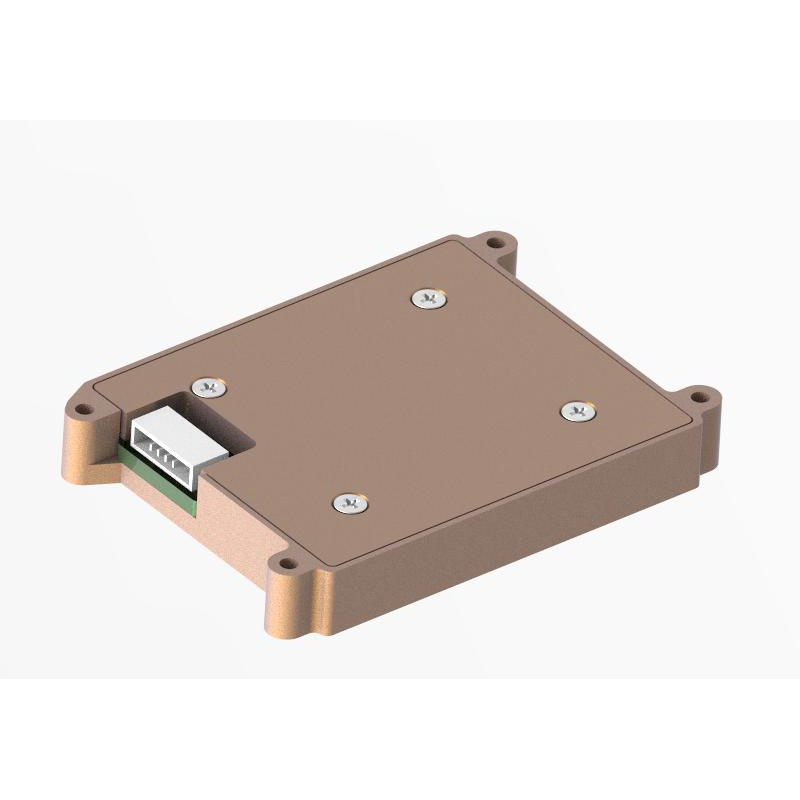

Száloptikai giroszkóp-mems inerciális mérőegység
A JIO-MC200-IMU szálas optikai giroszkóp-mems inerciális mérőegység egy mikro-mechanikai technológia (MEMS) alapú inerciális mérőegység (IMU), beépített nagyteljesítményű MEMS giroszkóp és MEMS gyorsulásmérővel, amely 3 tengelyes szögsebességet és 3 tengelyes gyorsulást eredményez.
Modell:JIO-MC200-IMU
Kérdés küldése
termékleírás
A JIO-MC200-IMU száloptikai giroszkóp-mems inerciális mérőegység kiváló szexuális és környezeti alkalmazkodóképességgel rendelkezik. Különböző szoftverek illesztésével a termékeket széles körben felhasználhatjuk vezetett lőszerek, taktikai és ipari UAV -k, pilóta nélküli légi járművek, kereső, autó autonóm vezetés.
A száloptikai giroszkóp Jioptics telepítése az integrációs rugalmasság megkönnyítése érdekében, és fejlesztőink eszközkészlete a gyors prototípus készítéséhez, nemcsak a specifikációs követelményeknek felel meg, a magas színvonalú teljesítmény szintén megfelel a végfelhasználók igényeinek.
A száloptikai giroszkóp Jioptics telepítése az integrációs rugalmasság megkönnyítése érdekében, és fejlesztőink eszközkészlete a gyors prototípus készítéséhez, nemcsak a specifikációs követelményeknek felel meg, a magas színvonalú teljesítmény szintén megfelel a végfelhasználók igényeinek.
Szolgáltatásaink
A Jioptics profi és hatékony csapat. Adjon meg az OEM/ODM szolgáltatásokat az Ön számára, vegye fel velünk a kapcsolatot az exkluzív szálas optikai giroszkóp testreszabásához
Termékjellemzők
1) Háromtengelyes digitális giroszkóp:
a) ± 450º/s dinamikus mérési tartomány;
b) nulla torzítás stabilitása: 20 °/h (GJB, 10s);
2) Háromtengelyes digitális gyorsulásmérő:
a) ± 16 g dinamikus mérési tartomány;
b) nulla torzítás stabilitása: 0,5 mg (GJB, 10s);
3) Magas megbízhatóság: MTBF> 20000h;
4) teljes hőmérsékleti tartomány (-40 ℃ ~ 70 ℃) A pontosság biztosítása érdekében: beépített nagyteljesítményű hőmérséklet-kalibrációs és kompenzációs algoritmus;
5) alkalmas erős rezgési körülmények között végzett munkára;
Interface 1 Way UART
a) ± 450º/s dinamikus mérési tartomány;
b) nulla torzítás stabilitása: 20 °/h (GJB, 10s);
2) Háromtengelyes digitális gyorsulásmérő:
a) ± 16 g dinamikus mérési tartomány;
b) nulla torzítás stabilitása: 0,5 mg (GJB, 10s);
3) Magas megbízhatóság: MTBF> 20000h;
4) teljes hőmérsékleti tartomány (-40 ℃ ~ 70 ℃) A pontosság biztosítása érdekében: beépített nagyteljesítményű hőmérséklet-kalibrációs és kompenzációs algoritmus;
5) alkalmas erős rezgési körülmények között végzett munkára;
Interface 1 Way UART
Alkalmazásmező
1) Vezetett lőszerek
2) Kereső
3) Taktikai és ipari drónok
4) Autopilot
2) Kereső
3) Taktikai és ipari drónok
4) Autopilot
Termékmutatók
| Paraméterek | Tesztfeltételek | Minimális | Tipikus érték | Maximális érték | Egységek | |
| Giroszkóp | Dinamikus mérési tartomány |
|
|
450 |
|
°/s |
| Nulla torzítás stabilitása | 10S átlag (-40 ℃ ~+70 ℃, állandó hőmérséklet) |
|
20 |
|
°/h. | |
| Nulla elfogultság | Nulla elfogultság tartománya |
|
+ / - 0,2 |
|
°/s | |
| Nulla eltérés ① a teljes hőmérsékleti tartományban |
|
+ / - 0,1 |
|
°/s | ||
| Az egymást követő indítások megismételhetősége, Z tengely |
|
30 |
|
°/h. | ||
| A lineáris gyorsulás hatása a nulla torzításra |
|
10 |
|
°/h/g | ||
| Rezgés ② nulla torzításhatás, a rezgés megváltozása előtt és után2 |
|
10 |
|
°/h/g | ||
| Rezgés ② nulla torzítás hatása, rezgés a rezgés megváltozása után2 |
|
10 |
|
°/h/g | ||
| Méretarányos tényező | A skála tényező nemlineáris |
|
500 |
|
ppm | |
| Skála tényező pontosság |
|
2000 |
|
ppm | ||
| Zajsűrűség |
|
|
0.003 |
|
° / Hz / s) | |
| Felbontás |
|
|
3.052 x 10–7 |
|
°/s/lsb | |
| Gyorsulásmérő | Dinamikus mérési tartomány |
|
|
16 |
|
g |
| Nulla torzítás stabilitása | 10S átlag (-40 ℃ ~+70 ℃, állandó hőmérséklet) |
|
0.5 |
|
mg | |
| Nulla elfogultság | Nulla elfogultság tartománya |
|
5 |
|
mg | |
| Nulla eltérés a teljes hőmérsékleti tartományban |
|
5 |
|
mg | ||
| Egymást követő indítás megismételhetőség |
|
0.5 |
|
mg | ||
| Méretarányos tényező | A skála tényező nemlineáris |
|
500 |
|
ppm | |
| Skála tényező pontosság |
|
2000 |
|
ppm | ||
| Zajsűrűség |
|
|
0.05 |
|
Hz/mg) | |
| Felbontás |
|
|
1,221 x 10–8 |
|
G/LSB | |
| Egyéb tulajdonságok | Rendszerindítási idő |
|
|
2 |
|
s |
| Sávszélesség |
|
|
200 |
|
HZ | |
| Késleltetés |
|
|
10 |
|
SM | |
| Kommunikációs felület | 1 Way UART | Baud ráta |
|
460.8 |
|
KBPS |
| Mintavételi frekvencia | UART |
|
500 |
|
HZ | |
| Elektromos jellemzők | Feszültség |
|
4.8 | 5 | 5.2 | V |
| Energiafogyasztás |
|
|
1.5 |
|
W | |
| Fodrozódás | P-P |
|
100 |
|
MV | |
| Szerkezeti jellemzők | Méret |
|
|
58,7 x 42 x 8 |
|
mm |
| Súly |
|
|
35 |
|
g | |
| Felhasználási környezet | Üzemi hőmérséklet |
|
- 40 |
|
70 | ℃ |
| Tárolási hőmérséklet |
|
- 45 |
|
75 | ℃ | |
| Rezgés |
|
|
20-2000Hz, 6,06 g |
|
|
|
| Hatás |
|
|
500 g |
|
|
|
| Megbízhatóság | MTBF |
|
|
20000 |
|
h |
| Folyamatos munkaidő |
|
|
120 |
|
h | |
| 1①: Számítsa ki a teljes hőmérséklet -variációs folyamat nulla eltérését, a hőmérsékleti variációs sebességet ≤1 ℃/perc, hőmérsékleti tartomány -40 ℃ ~+70 ℃; 2②: A rezgési feltétel 6,06 g, 20Hz ~ 2000Hz |
||||||
Elektromos interfész
Csatlakozó típusa: A1251WR-S-4P;
A csatlakozó pontjait a következő táblázat határozza meg:
A csatlakozó pontjait a következő táblázat határozza meg:
| Csapok | Meghatározás | Funkciók | Megjegyzés |
| 1 | 5 V -os | DC tápegység bemenete |
|
| 2 | GND | -hoz |
|
| 3 | TX LV-TTL | Soros kikötő küldés | 3.3 V |
| 4 | Rx lv-ttl | Soros kikötői recepció | 3.3 V |
Szoftverfelület
Baud ráta: 460800bps;
Küldési frekvencia: 500Hz;
Adatformátum: Data 8. bit, Stop Bit 1., nincs paritás bit;
Az adatok továbbításakor alacsony, majd magas.
A kommunikációs protokollokat a következő táblázat tartalmazza:
Küldési frekvencia: 500Hz;
Adatformátum: Data 8. bit, Stop Bit 1., nincs paritás bit;
Az adatok továbbításakor alacsony, majd magas.
A kommunikációs protokollokat a következő táblázat tartalmazza:
| byte | Adat | Forma | Felbontás | Megjegyzés |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | Szögsebesség x | úszó |
|
|
| 7-10 | Szögsebesség és | úszó |
|
|
| 11-14 | Szögsebesség z | úszó |
|
|
| 15-18 | Gyorsulás x | úszó |
|
|
| 19-22 | Gyorsulás y | úszó |
|
|
| 23-26 | Gyorsulás z | úszó |
|
|
| 27–30 | Fenntartott | Uint8 |
|
|
| 31 | Hőmérséklet | US8 | 1 ℃ | Tartomány: -128 -127 |
| 32 | És ellenőrzés | Uint8 |
|
1-31 bájt összeadódik, és 8 bit alacsonyabb szintet vesz igénybe |
Szerkezeti felület
