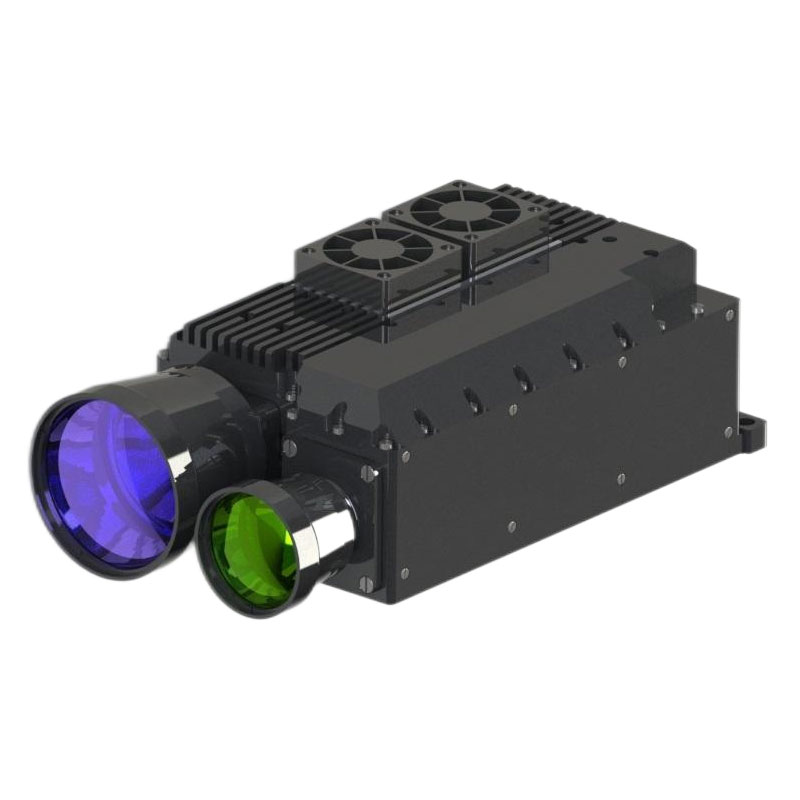

100MJ 1064NM lézercélmegjelenítő

A termék biztonságos használatához kérjük, olvassa el ezt az utasítást, mielőtt a terméket üzemeltetné
● Ez a lézeres képalkotó egy precíziós optikai mechanikai termék. A szabályok szerint történő működésének elmulasztása veszélyes lézerkárosodást okozhat. Ne nyissa meg és ne állítsa be a lézerfotométer egyik részét, vagy próbálja meg javítani vagy beállítani a lézerfotométer teljesítményét.
● Figyeljen az elektrosztatikus védelemre: A lézerfotométer elektronikus részei elektrosztatikus kisülési érzékeny berendezések. Ne érintse meg az elektronikus berendezéseket védő intézkedések nélkül.
● Kapcsolja be a lézerfotométer teljesítményét csak a megadott feszültség és a teljesítménytartományon belül.
● Ne érintse meg az optikai lencsét ujjaival vagy kemény tárgyaival (a zsírszennyezés vagy a karcolás megakadályozása érdekében).
● Ne mérje meg a nagy reflexiós célokat túl közel egy távolsággal (az érzékelő magkomponensek károsodásának megakadályozása érdekében).
● Ne tároljon nem meghatározott körülmények között (nagy szennyeződés környezet, a tárolási hőmérsékleti tartományon túl stb.).
● A lézerfotométert nem szabad erős mechanikai ütésnek (rezgés, ütés, esés stb.).
Ne tegye ki a lézerfotométert hirtelen hőmérsékleti változásoknak (> 3 ℃/perc) (a lencse repedésének megakadályozása érdekében).

Az STA-1064100M közepes lézerfotométer (a továbbiakban: lézerfotométer) egy precíziós fotoelektromos termék, amely a lézert egy adott célra továbbítja, és a távolsági információkat a lézer repülési idő szerint kiszámítja. A kiemelkedő teljesítmény és az egyszerű működés jellemzői. A lézerfotométer a szembiztonsági termékekhez tartozik, a soros kommunikáció révén.
1.1.A lézerfotométer fő összetétele
A lézerfotométer egy precíziós fotoelektromos integrált termék, és fő összetételét az 1. ábra mutatja:

1.2 A lézerfotométer fő funkciói a következők:
● lézertartomány-funkció és valós idejű jelentési távolsági érték;
● Teljesítmény -polaritás fordított kapcsolatvédelem, túláram és túlfeszültség -áramkör védelmi funkciója;
● ki tudja adni a lézer fényszinkronizálási jelet;
● Valójában be tudja jelenteni az aktuális működési hőmérsékletet, hogy a gazdagépet megítéljék és kiszámítsák;
● A lézer időbeli jelentési funkció;
● bekapcsolja és kikapcsolja a vezérlést;
● egyetlen tartományú, folyamatos távolsággal;

Az 1. táblázat meghatározza a mérési pontok szigetelési ellenállási értékeit

◆ A külső logót (beleértve a termékszámot) határozottan, tiszta, teljes és könnyen azonosíthatónak kell lennie.

A lézeres képalkotó elindítása után az 1Hz -es periodikus frekvenciájú lézerimpulzus kibocsátódik, amely a mért célt az átviteli antennán keresztül éri el. A gerenda nagy részét a cél felszívja vagy diffúz módon tükrözi, míg a gerenda nagyon kis része visszatér a vevő antennához, és konvergál az érzékelő modulon. A detektor modul mintát veszi a tükrözött jelet, és algoritmuson keresztül megkapja a mért cél távolságinformációit.
Példák a számításra:
Mérési idő (egy oda -vissza utazás) = 10US
Szaporítási idő (egyirányú) = 10us/2 = 5us
Tartomány távolság = fénysebesség × utazási idő = 300000 km/s × 5us = 1500 m

A légköri láthatóság nagy hatással van a lézerfotométer távolságára. Kérjük, olvassa el a 2. ábrát a termék eltérő láthatóságban.

2. ábra: A lézerfotométer és a légköri láthatóság közötti kapcsolat kapcsolata

A lézeres távolságmérő lézerforrást használ az 1064 nm -es sávban. Ha a lézert ebben a sávban használja, akkor az emberi szem sérülésének megakadályozása érdekében el kell kerülni a kimenő sugárzást közvetlenül az emberi szembe.

A lézerfotométer mechanikus felülete 3 -on keresztüli lyukból áll, amelyeket a telepítőplatformhoz 3 m5 csavarral rögzítenek. A mechanikai és optikai interfészek méretét az alábbi 3. ábra mutatja.

A 3. ábra a mechanikai és optikai interfészeket mutatja

7.1 A lézeres fotométer elektromos interfésze

7.2 Szoftver
7.2.1 Kommunikációs protokoll meghatározása
422 buszt használnak az adatok cseréjéhez a lézer képalkotó és a felső számítógép között, és jellemzői a következők:
7.2.1.1 Baud ráta: 38,40 kbps;
7.2.1.2 Bájt építés: Alacsony bájt első, magas bájt után; Alacsony bájt első, magas bájt utolsó;
7.2.1.3 BYTE kompozíció formátuma: 1 kiindulási bit, 8 adatbit, 1 stop bit;
7.2.1.4 Kommunikációs ciklus: 20ms.
7.2.2 A rendszerszoftver utasításokat küld a lézerfotométerre
A rendszerszoftver által a lézerfotométer által küldött munka utasításokat a 2. táblázat tartalmazza.

2. táblázat: Munka utasítások

7.2.3 A lézerfotométer adatokat küld a rendszerszoftvernek

3. táblázat: Kérdezze meg a visszacsatolási adatok információkat

4. táblázat: Range Echo adatinformációk

7.2.4 kiegészítők
A lézerfotométer mellett ez a termék a következő kiegészítőket tartalmazza:
◆ Termékcsomagoló doboz (kötegelt termékekhez)
◆ Működési és karbantartási kézikönyv
◆ Termék -tanúsítvány
◆ Terméktörténelem
◆ Muslin kesztyű
◆ J30J-21TJL csatlakozók

8.1 Tisztítás, karbantartás és tárolás
A lézerfotométer tisztítása magában foglalja a lencse tisztítását és a ház tisztítását.
Lencse tisztítás:
8.1.1 A porrészecskéket légfúvógolyóval kell elrobbantani. 8.1.2 Az ujjlenyomatokat először kis mennyiségű alkohol -éter keverékbe kell belemerülni pamut törléssel, majd a természetes levegő árnyékában.
8.1.3 Ne használjon ruhát a lencse tisztításához.
Az eset tisztítása:
8.1.4.
8.1.5 Tartsa az elektronikát, a dugókat és a kábeleket a lehető legkevesebb nedvességtől és szennyeződéstől.

8.2 Lézerfotométer fenntartása:
Nincs szükség a lézerfotométer normál működési körülmények között fenntartására. Ezt meg kell tartani, miután több mint egy évig pormentes környezetben tárolják. A karbantartási módszerek a következők:
8.2.1 Ellenőrizze, hogy a lézerfotométer normális -e.
8.2.2 Ellenőrizze, hogy az összes csavar biztonságos -e.
Lézerfotométer tárolása:
8.2.3 A csomagolás előtt alaposan szárítsa meg a terméket.
A 8.2.4.
8.3 teszt
Az operátoroknak megfelelően csatlakozniuk kell, és helyes utasításokat kell küldeniük, szigorúan összhangban a teljesítmény- és a kommunikációs meghatározásokkal.
8.4 Az értékesítés utáni szolgáltatás
A precíziós termékek lézerfotométer, ha hiba van, a hibaelemzés, a helymeghatározás és a karbantartás céljából való visszatérés szükségessége nem szabad megjavítani.
