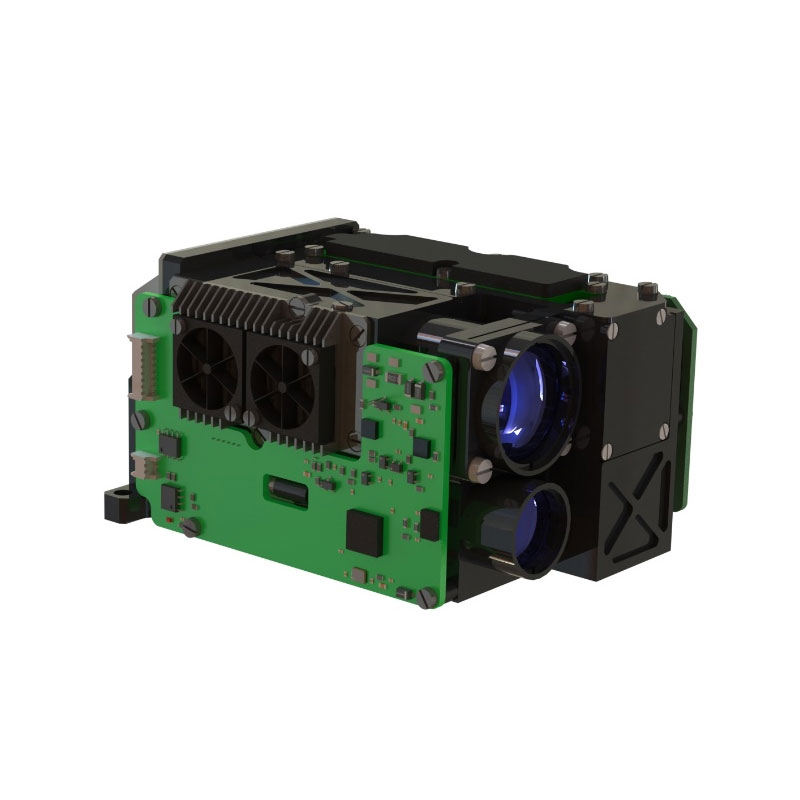

25MJ 1064NM lézercélmegjelenítő
Az STA-106425M közepes lézerfotométer (a továbbiakban: lézerfotométer) egy precíziós fotoelektromos termék, amely továbbítja a lézert egy adott célra, és kiszámítja a távolsági információkat a lézer repülési idő szerint. A 25MJ 1064NM lézeres célmegjelenítő a kiemelkedő teljesítmény és az egyszerű működés jellemzői.
Modell:JIO-106425M
Kérdés küldése
termékleírás
25MJ 1064NM Lézeres célmegjelenítő műszaki előírások
| Teljesítmény -előírások | |
| Lézerhullámhossz | 1,064 mm |
| Impulzus átlag energia | ≥25MJ |
| Impulzuskapacitás ingadozása | Egy cikluson belül a szomszédos impulzus ingadozás ≤8%(statisztikák 2 másodperces fénykimenet után) |
| Lézernyaláb -diszperziós szög | ≤0,5mrád |
| Lézeres optikai tengely stabilitása | ≤0,05mrád |
| Impulzus szélesség | ≤20ns |
| Bekapcsoló előkészítési idő | ≤3s |
| Távolság | |
| Távolság | 1Hz, 5Hz, egyszeri idő |
| Folyamatos tartási idő | 5 perc (1Hz), 1 perc (5Hz) |
| 5Hz -es maximális folyamatos működési idő | 2 perc |
| Minimális hatótávolság | ≤100 m |
| Tipikus távolságkapacitás | ≥2000 m |
| Pontosság | ± 2m |
| Pontos mérési sebesség | ≥ 98% |
| Ranging Logic: Első és utolsó cél | Első és utolsó cél |
| Besugárzási teljesítmény | |
| Besugárzási távolság | ≥2 km |
| Besugárzási gyakoriság | alapvető frekvencia 20Hz |
| Kódolás | összhangban a rendszerkövetelményekkel; A kódolási kiterjesztés testreszabásának képességével |
| Kódolási mód | pontos frekvenciakód |
| Kódolási pontosság | ≤ ± 2,5 μs |
| Besugárzási mód | Egy ≥20 -as besugárzási idő, kezdje meg újra a besugárzást, a ≤15 -ek intervallumát folyamatosan besugározhatjuk 8 cikluson keresztül |
| Súly és méret | |
| Súly | ≤450 g |
| Méret | ≤67,4 mm × 51 mm × 90 mm |
| Tápegység feszültség | |
| Feszültség | 19,6 V ~ 25,2 V |
| Energiafogyasztás | |
| Készenléti energiafogyasztás | ≤4w |
| Átlagos energiafogyasztás | ≤50W |
| Csúcsteljesítmény -fogyasztás | ≤90w |
| EnvironmentDL alkalmazkodóképesség | |
| Üzemi hőmérséklet | -40 ℃ ~ 55 ℃ |
| Tárolási hőmérséklet | -55 ℃ ~ 70 ℃ |
Vezérlő funkció
2.1 lézeres funkcióval;
2.2 Biztosítsa a cél lézeres besugárzást;
2.3 Képes lehet kommunikálni a gazdagépen a kommunikációs protokoll követelményei szerint.
A lézeres képalkotó a soros kommunikációs felületen keresztül a következő funkciókat tudja megvalósítani:
2.3.1 Válasz lézertartomány -utasítás, és a stop utasítás szerint bármikor leállítható;
2.3.2 A távolsági adatok és az állapotinformációk impulzusonként kerülnek kiadásra;
2.3.3 távolságra a távolság -kapus funkcióval;
2.3.4 A folyamatos indítás nem kapott stop utasítást 5 perc (1Hz)/1 perc (5Hz) az automatikus leállás után;
2.3.5 Besugárzási mód és kódolás beállítható;
2.3.6 A lézer besugárzási parancsra adott válaszként az üzemmód szerint a kódolás, a besugárzást beállították, és bármikor leállíthatják a besugárzást a stop utasítás szerint;
2.3.7 Ha a besugárzás megkezdése után nem érkezik meg a stop utasítás, akkor egy besugárzási ciklus után automatikusan leáll;
2.3.8 Amikor a lézer besugárzása, minden impulzus távolsági értéket és állapotinformációt ad ki;
2.3.9 bekapcsoló önellenőrzés és ciklus önellenőrzés és kimeneti állapotinformációk;
2.3.10 Válaszoljon az önellenőrzés indítására és a kimeneti állapotinformációkra;
2.3.11 Képes beszámolni a lézerimpulzusok kumulatív számát;
2.3.12 HEAD ÉS AZ CÉL TÖRTÉNELMI FUNKCIÓ.
2.2 Biztosítsa a cél lézeres besugárzást;
2.3 Képes lehet kommunikálni a gazdagépen a kommunikációs protokoll követelményei szerint.
A lézeres képalkotó a soros kommunikációs felületen keresztül a következő funkciókat tudja megvalósítani:
2.3.1 Válasz lézertartomány -utasítás, és a stop utasítás szerint bármikor leállítható;
2.3.2 A távolsági adatok és az állapotinformációk impulzusonként kerülnek kiadásra;
2.3.3 távolságra a távolság -kapus funkcióval;
2.3.4 A folyamatos indítás nem kapott stop utasítást 5 perc (1Hz)/1 perc (5Hz) az automatikus leállás után;
2.3.5 Besugárzási mód és kódolás beállítható;
2.3.6 A lézer besugárzási parancsra adott válaszként az üzemmód szerint a kódolás, a besugárzást beállították, és bármikor leállíthatják a besugárzást a stop utasítás szerint;
2.3.7 Ha a besugárzás megkezdése után nem érkezik meg a stop utasítás, akkor egy besugárzási ciklus után automatikusan leáll;
2.3.8 Amikor a lézer besugárzása, minden impulzus távolsági értéket és állapotinformációt ad ki;
2.3.9 bekapcsoló önellenőrzés és ciklus önellenőrzés és kimeneti állapotinformációk;
2.3.10 Válaszoljon az önellenőrzés indítására és a kimeneti állapotinformációkra;
2.3.11 Képes beszámolni a lézerimpulzusok kumulatív számát;
2.3.12 HEAD ÉS AZ CÉL TÖRTÉNELMI FUNKCIÓ.

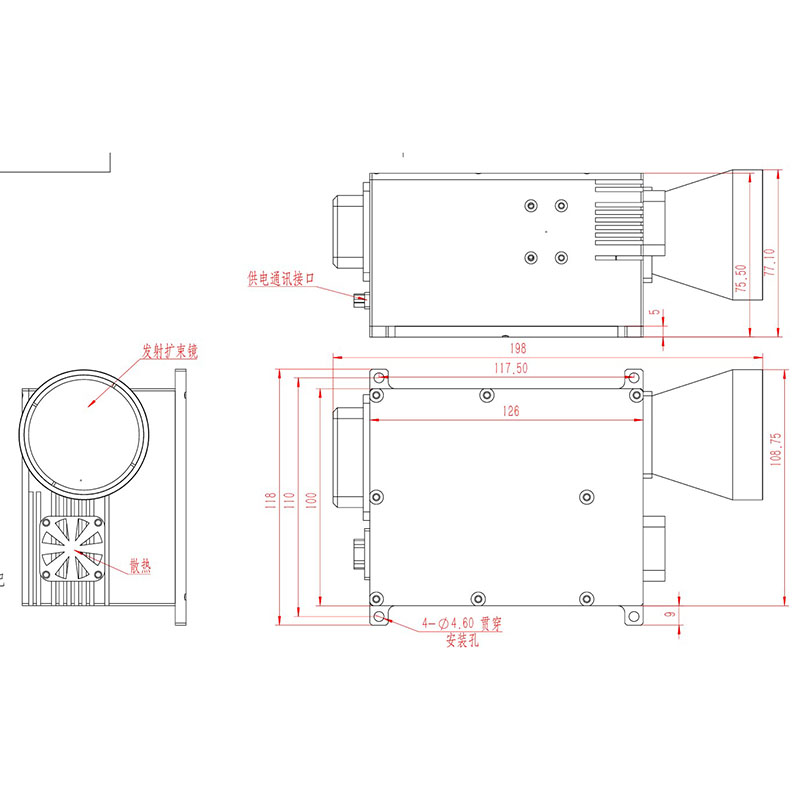

Mechanikus interfész
1. ábra interfészdiagram
Kommunikációs protokoll
4.1 Kommunikációs protokoll meghatározása
4.1.1 Aszinkron soros kommunikációs szabvány: RS422;
4.1.2 Baud ráta: 115200bps;
4.1.3 Átviteli formátum: 8 adat bit, 1 kezdő bit, 1 stop bit, nincs ellenőrző bit;
4.1.4 Az információ minden bájtjára a legalacsonyabb pozíciót (LSB) továbbítják, és ha ez egy multi-bájtos üzenet, akkor a legalacsonyabb bájtot először továbbítják.
4.2 A felső számítógépes rendszer által elküldött parancs a lézer fotometriai modulhoz
4.2.1 Információs fejléc (0x55);
4.2.2 Parancs szó 1.;
4.2.3 Command Word 2;
4.2.4 Command Word 3;
4.2.5 Az "üzenet farok" az ellenőrző összeg, az 1-4 bájt XOR működésének eredménye.
4.1.1 Aszinkron soros kommunikációs szabvány: RS422;
4.1.2 Baud ráta: 115200bps;
4.1.3 Átviteli formátum: 8 adat bit, 1 kezdő bit, 1 stop bit, nincs ellenőrző bit;
4.1.4 Az információ minden bájtjára a legalacsonyabb pozíciót (LSB) továbbítják, és ha ez egy multi-bájtos üzenet, akkor a legalacsonyabb bájtot először továbbítják.
4.2 A felső számítógépes rendszer által elküldött parancs a lézer fotometriai modulhoz
4.2.1 Információs fejléc (0x55);
4.2.2 Parancs szó 1.;
4.2.3 Command Word 2;
4.2.4 Command Word 3;
4.2.5 Az "üzenet farok" az ellenőrző összeg, az 1-4 bájt XOR működésének eredménye.
1. táblázat az 1. sz. Szó meghatározása
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | But00 |
| 0x00: készenléti állapot 0x01: Indítsa el az önteszt 0x02: egyetlen tartomány 0x03: Folyamatos távolság (1Hz) 0x04: Folyamatos távolság (5Hz) 0x05: Besugárzás 0x08: Stop Range/besugárzás 0x09: Kapu beállítása 0xaa: Jelenti a lézerimpulzusok kumulatív számát |
|||||||
2. táblázat Parancs szó 2. meghatározása
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | But00 |
| Ha lézer megvilágítja: 1-8. Lézerkód Lézertartományban: 1- Első cél 2- végcélú cél Amikor a kapuérték be van állítva: a távolság -kapu értéke alacsony a bájtban |
|||||||
3. táblázat A 3. parancs szója határozza meg
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | But00 |
| Gyors haj: Lézeres expozíciós idő beállítása (1 ~ 47) Amikor a kapuérték be van állítva: a távolság -kapus értéke magas bájtban |
|||||||
4.3 A lézerfotométer adatokat küld a rendszerszoftvernek
4.3.1 Információs fejléc (0x55);
4.3.2 Állapot szó;
4.3.3 Cél távolság/kumulatív számú lézerimpulzus (2 bájt);
4.3.4 A lézermérő modul áram hőmérséklete;
4.3.5 Az "üzenet farok" az ellenőrző összeg, amely az 1-5 bájt XOR működési eredménye.
4.3.1 Információs fejléc (0x55);
4.3.2 Állapot szó;
4.3.3 Cél távolság/kumulatív számú lézerimpulzus (2 bájt);
4.3.4 A lézermérő modul áram hőmérséklete;
4.3.5 Az "üzenet farok" az ellenőrző összeg, amely az 1-5 bájt XOR működési eredménye.
4információ fejléc leírása
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | But00 |
| 0: Nincs lézer 1: A lézer jelen van |
0: Hatékonyság 1: Érvénytelen |
Lézerjel 1/0 váltakozó | 1: A hőmérsékleti riasztás 0: A hőmérséklet normális |
|
|
00: készenléti állapot 01: Reging 02: Jelzés |
|
Cél távolságinformáció Meghatározása: A távolsági értéket egész számként ábrázolja 2 bájt (16 bites), amelyet közvetlenül a tizedesre lehet konvertálni.
A kumulatív lézerimpulzus -idő meghatározása: Mivel a bináris szám 16 bites tartománya 0 ~ 65535, és a lézerdetektor szerviz élettartama egymilliószor, tehát a 20 -as számú többszörös megállapodott lézer -kibocsátási idő, a tartomány 0 ~ 1310700;
Lézeres mérőmodul Az áram hőmérséklete: D7 -D0: komplement expresszió, értéktartomány -128 ℃ ~ +127 ℃.
A kumulatív lézerimpulzus -idő meghatározása: Mivel a bináris szám 16 bites tartománya 0 ~ 65535, és a lézerdetektor szerviz élettartama egymilliószor, tehát a 20 -as számú többszörös megállapodott lézer -kibocsátási idő, a tartomány 0 ~ 1310700;
Lézeres mérőmodul Az áram hőmérséklete: D7 -D0: komplement expresszió, értéktartomány -128 ℃ ~ +127 ℃.
Elektromos interfac
Egy RS422 interfész, jelszint a MAX488 chipjellemzőkkel összhangban. Az interfész meghatározását az 5. táblázat mutatja:
5. táblázat interfészdefiníció
| Socket Molex 53048-0810 | ||
| Megfelelő dugó Molex 51021-0800 | ||
| Csapszám | Jelnév | Utasítás |
| 1 | 24 V -os | Tápegység + |
| 2 | 24 V -os | Tápegység + |
| 3 | 24vgnd | Tápegység - |
| 4 | 24vgnd | Tápegység - |
| 5 | 422_A | Felső számítógép -> Lézer fotometria összeszerelés + |
| 6 | 422_B | Felső számítógép -> Lézer fotometrikus szerelvény - |
| 7 | 422_Z | Lézeres fotometria szerelvény -> Felső számítógép - |
| 8 | 422_Y | Lézeres fotometriai szerelés -> Felső számítógép + |
| Socket Molex 530480210 | ||
| Megfelelő dugó Molex 151340201 | ||
| Csapszám | Jelnév | Utasítás |
| 1 | Sync_in+ | A külső sync_in jel egy differenciáljel, az RS422 interfész típusával |
| 2 | Sync_in- | |
